新太七號信令網關解決方案

2002/04/26

概述

　　目前的呼叫中心通常采用1號信令，但隨著業務的發展及對信令接入的要求，客觀存在著對七號信令接入的需求。廣州新太科技有限公司獨立研制、開發成功了No.7信令網關。提供了計算機局域網協議與NO.7信令協議的轉換接口，將NO.7信令的底層細節加以屏蔽，以高層的接口協議方式通信。充分結合七號信令板卡的處理能力，可靈活配置以及高密度的處理。經過內部的嚴格測試和現場實際處理分析，每秒最大可以達到90個呼叫的接續，而且系統運行平穩。

應用方式

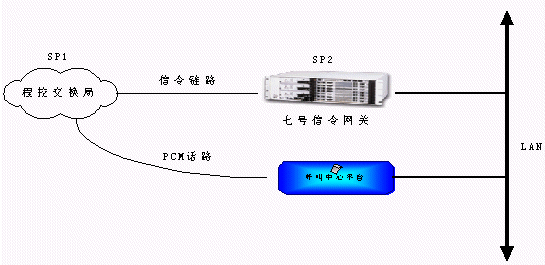

　　1 標準聯接方式

　　從程控端局送出來的信令和話路通過不同的PCM傳輸，信令鏈路接到七號信令網關轉換，通過消息方式傳遞到呼叫中心平臺，而話路則直接通過PCM線連接到電信平臺上進行話路連接。這種方式結構明晰，有利于系統管理，大大增強了系統容量的擴展能力。

　　2 電路拆分方式

　　程控端局傳輸過來的信令和話路通過同一條PCM線傳輸。七號信令網關處理多時隙流的PCM接入，并將信令和話路分開，同時將話路轉出到呼叫中心平臺中。這種方式充分利用了物理資源，適合于信令鏈路比較簡單的系統，這種方式使結構更顯緊湊，減少系統所需資源，通常用于單鏈路的結構。

系統功能

• 信令鏈路處理
  信號單元定界：標志一個信號單元的開始和結束
  信號單元定位：判斷開通業務的信令鏈路是否失去定位
  差錯檢測、糾正：用來發現信號單元中的比特流在傳送過程中是否出錯，
  以及出錯后重新獲得正確信號單元的方法
  初始定位：用于鏈路的開始啟用或故障后的恢復
  信令鏈路差錯率監視：用來監視信令鏈路的差錯率，以保證良好的服務質量
  流量控制：處理MTP2檢出的擁塞狀態，以便不使信令鏈路的擁塞擴散
  處理機故障控制：標志或取消處理機故障狀態

• 信令網功能
  信令消息處理：在一條消息實際傳遞時引導它到達目的信令點或用戶部分
  信令網業務管理：在發生鏈路擁塞、信令網擁塞時，能正常傳送信號消息。
  信令網路由管理：保證信令點間能可靠地交換關于信令路由可利用性的信息
  信令鏈路處理：提供了建立和維持信令鏈路組正常傳送信令業務能力的方法，當信令鏈路發生故障時，信令鏈路管理功能負責恢復信令鏈路組的信令能力。

• TUP電路管理

• 話務量統計

• 監控維護管理

• TCP/IP外部通信接口

• 雙機冗余功能
  　　交換信令網控制信息
  　　在雙機間轉發消息
  　　TUP電路狀態的倒換和倒回

• TCAP協議處理

性能指標

　　單塊七號信令板卡支持4-16LINK

　　最多可支持64個鏈路組

　　支持雙機冗余備份鏈路

　　支持標準24位信令點編碼

　　單套系統最大可支持4096個話路

　　遵照Q.752提供操作維護功能

　　每秒最多可支持90個呼叫

開發接口

　　系統提供了可進行二次開發的標準控件，使用戶可以通過這些ACTIVEX 控件和接口，輕松靈活地操作控制MTP 、TUP、ISUP等七號信令系統協議。對呼叫請求等操作，只需在接口或者控件的方法中，添上一個被叫，底層就送了一個IAI 給對端程控端局，自動完成信令的接續，用戶可專注于業務處理部分的開發。

支持協議及規范

　　1 ISUP

　　ITU (CCITT) Q.761 - Q.764

　　ITU (CCITT) Q.767

　　ANSI T1.113

　　2 TUP

　　ITU (CCITT) Q.721-725

　　CHINA GF 001-9001

　　中國國內電話網七號信令技術規范1990及其補充規范1-5

應用范圍

　　郵政、銀行等行業現有呼叫中心

　　呼叫中心平臺七號信令功能組件

　　電信114、170、180等特服系統，以及160、168等增值服務系統

　　移動1860、1861客戶服務中心

　　電話會議

　　尋呼臺系統
