長途話務量批發系統方案
2004/12/08
目錄
1. 前言
2. 業務描述
2.1. 對運營商的意義包括：
2.2. 用戶范圍
3. 業務范圍
4. 業務功能
4.1. 靈活的計費策略
4.2. 被叫篩選功能
4.3. 信用度
4.4. 預付費業務功能
4.4.1. 費用監視與限值指示
4.4.2. 充值功能
4.5. 修改密碼
4.6. 業務受理
4.7. 話務查詢
4.8. 基于WEB的操作和管理界面
5. 代理商管理
5.1. 業務管理
5.2. 資料管理
5.3. 資源管理
5.4. 服務質量管理
5.5. 費用結算
5.6. 統計分析
6. 投資回報模型
7. 技術方案
7.1. 系統組網
7.2. 呼叫流程
8. 系統容量估算
8.1. 計算模型參數
8.2. SCP的處理能力要求
1.前言
當前國內的電信市場的競爭日益充分、激烈。在提高業務創新能力的同時，如何充分利用骨干網絡資源，實現業務規模的擴張，迅速占領電信市場成為電信運營商迫在眉睫的問題。在營銷渠道方面和業務拓展方面如何揚長避短，有效的利用社會上各方面力量和資源，以低廉的成本建立龐大的業務分銷渠道，實現業務的迅猛擴張，并能對其作出有效的監控，也是運營商面臨的重大課題。開展話務量批發是一種行之有效的解決手段。
針對國內電信市場，話務量批發有較大的市場發展?jié)摿�。對于集團性客戶來說，其關注的除資費價格外，主要還對使用的方便、靈活性、通話質量等方面有較大的要求。話務量批發正是在這幾方面對電話卡、直聯等方式爭奪話務量的做到了有力的補充。
話務量批發業務系統由擁有通信網絡資源的電信運營商建設統一平臺，集中對各代理商進行統一管理、維護。電信運營商通過網絡向代理商開放后臺業務管理、維護工作站。代理商的業務管理包括發展主叫用戶、話務統計、查詢等。
話務量批發業務通過接入號方式觸發（電信運營商向代理商進行接入號碼分配）或端局做數據等方式接入業務系統，然后按照正常的呼叫流程撥被叫號碼，由話務量批發運營平臺完成業務類型分析、識別認證、時事計費、帳務處理等。
2.業務描述
話務量批發就是電信運營商將一定量的話務量以批發價格一次性或按時間段批發給符合代理資質的代理商，代理商以零售的方式轉銷給最終用戶。代理商負責向所發展的客戶提供賬單及售后服務。
話務量批發的特點是：
- 實現預付費；
- 為用戶提供靈活的計費策略；
- 通過市場細分向最終用戶提供個性化服務。
2.1. 對運營商的意義包括：
- 降低運營風險；
- 加快資金回籠；
- 提高企業競爭力。
2.2.用戶范圍
- 通過主叫綁定用戶的本地區終端用戶，如小區用戶等；
- 通過卡類接入的分散性用戶；
- 集團企業、大客戶。
2.3.業務范圍
3.業務功能
3.1.靈活的計費策略
系統可以為用戶提供個性化的計費策略�？梢造`活計費的要素包括：
- 不同的時間段、節假日；
- 不同的用戶群體(主叫)；
- 不同的被叫群體；
- 不同的中繼組或號碼段；
- 對特定號碼群組成高級別優惠群體；
- 積分優惠策略。
3.2.被叫篩選功能
代理商可以限定某些主叫只能對某些范圍的目的碼進行呼叫或不能對某些范圍的目的碼進行呼叫。具備根據接入碼、用戶類型、主叫號碼設置目的號碼的允許或禁止呼叫的能力。用戶也可以通過代理商或者運營商設置對某些目的碼進行限呼。
3.3.信用度
代理商可以根據不同用戶情況的級別給予不同的信用度和還款期限，在信用度內仍然可以進行呼叫。只要用戶在還款期限內補回相應的資費，將不影響業務的正常使用。
3.4.預付費業務功能
對于部分主叫用戶可實現預付費業務形式，對用戶進行時實計費，并進行通話控制。
3.4.1.費用監視與限值指示
當通話的費用對主叫賬號上余額達到規定的最低限額前允許通話一分鐘時，系統給用戶發出通知，當?shù)竭_(dá)時限時中斷通話。能夠及時提醒用戶，掌握通話時間。用戶賬號低于N元之時或者有效期滿前M天，每次呼叫前對主叫放通知音提示用戶充值。M和N可以靈活設置。
3.4.2.充值功能
代理商可以通過其終端實現對預付費用戶的充值。
3.5.修改密碼
對有密碼的用戶可以通過電話流程對密碼進行修改，也可以通過到營業廳，由營業員進行修改。
3.6.業務受理
代理商根據需要開通業務的用戶錄入用戶資料，開通話務量業務。主要包含如下功能：
- 錄入用戶資料（比如用戶信息、開通業務類別等）
- 根據開通業務類別及用戶申請人數確定用戶開通時間
- 如延期開通需提供業務開通提醒
3.7.話務查詢
代理商提供話務查詢，話單打印等功能。主要包含如下功能：
- 代理商可以根據用戶的查詢要求（用戶信息、業務類別、查詢時間段）提供詳細的話務查詢結果；
- 可以根據用戶的要求打印詳細話務清單；
3.8.基于WEB的操作和管理界面
- 新用戶可通過WEB界面進行業務申請。
- 用戶通過帳號和密碼認證后登陸業務的WEB界面，進行基礎資料修改、自身的話務查詢和投訴申告。
- 代理商能通過WEB界面，遠程管理業務資料。
4.代理商管理
4.1.業務管理
提供代理商基本業務的開展和管理。主要包含如下功能：
- 查詢自身話務批發期內銷售情況，評估是否能按時銷售所購買的話務量；
- 提供話務銷售告警：如果本次批發話務銷售到一定話務量（譬如已銷售80％），則提出告警，提醒需要進行下一次話務批發；
- 在業務統計的基礎上，定期提供話務量批發業務統計分析報表；
4.2.資料管理
代理商資料管理主要是在代理商資格認證之后，在系統中為代理商定義相應的資料，用于代理商的業務操作和管理。可對代理商資料進行增、刪、改。代理商信息包括：名稱、代碼、地址（公司地址、營業地址）、法人代表、負責人、聯系人、聯系電話、稅號、押金、合同、等級等。
代理商資料管理要素包括：
- 代理商編碼：為代理商定義的唯一的代碼；
- 代理商詳細資料：名稱、地址（公司地址、營業地址）、法人代表、負責人、聯系人、聯系電話、稅號、押金、合同、等級等；
- 代理業務種類：如開戶等，一個代理商可以代理一種或多種業務；
- 代理商等級：根據代理商的業績考核給代理商規定的等級；
- 代理費結算方式。
4.3.資源管理
代理商資源管理用于對代理商的各種代理資源的分配、回收的記錄。主要包含一下功能：
- 資源分配：對代理商的各種代理資源的分配、回收的記錄，包括號碼資源的分配，號碼的發放和回收
。
- 資源操作：對代理商已購買的號碼可以做批量開通與停機操作。
- 資源查詢：根據代理商、資源種類、分配時間、分配區間和分配方向等查詢代理商資源分配的歷史記錄、各種資源數量和明細內容。
4.4.服務質量管理
記錄代理商的欠費、違規行為，依據指定好的規則對代理商作出相應的處罰，比如：警告、減少資源分配量、降低傭金、取消代理資格等。
依據客戶投訴的數量和等級和相應的規則計算出代理商的服務質量等級分，以此作為代理商業績考核的依據，并最終影響代理商的等級。
4.5.費用結算
根據代理商的代理業務種類、代理業務的銷售情況和費用結算方法計算代理商的傭金或手續費，結算費用。根據代理業務的種類，可以采用不同的結算方法。代理商費用結算包括以下一些要素：
- 結算類型（比如單一比例、費用累加、大宗兩重購買等）
- 結算依據（比如按用戶數、按業務使用量等）
- 結算周期（比如年、季、月、周）
- 分成方式（按比例提成、傭金返還等）
- 結算來源（帳務系統、業務平臺等）
此外，系統提供帳單打印功能。
4.6.統計分析
- 以代理商等級、代理的業務類型等對發展客戶數、業務量、費用回收、資源等進行統計分析，并以圖、表等多種方式展現。
- 可以對代理商的服務質量、費用結算情況等各種數據，生成不同的統計報表。
5.投資回報模型
話務量批發業務的運營模式是由電信運營商以優惠的批價將長途話務量轉銷給具備相當市場營銷渠道和銷售能力的代理商，代理商按照運營商對資費和服務標志的規定將買斷的話務量零售給最終用戶。使用該業務進行長途呼叫的用戶越多，運營商、代理商所獲取的利潤回報就越多。如何爭取更多具有長途通話需求的電信用戶參加進來，并有效保持話務"量"的增加，將是本模型的重點。
長話批發業務本身較為單一，運營商/代理商的資源投入如果僅僅維持一個長話收集、接續呼叫業務，不僅降低了網絡及設備的利用率，同時也很難適應國內電信市場日益充分的競爭需要。
如何通過建設長話批發的平臺，提升用戶忠誠度、增加話務量、提高ARPU值，是運營商/代理商在規劃長話批發業務必須花心思解決好的實際問題。
在新太科技所提供長話批發業務的解決方案中，不僅為運營商/代理商提供了高性價比的SUNTEK IN2智能平臺產品, 同時依托此平臺，還能夠在開通長話批發業務的基礎上，幫助運營商/代理商靈活地實現包括彩鈴、語音短信、親情號碼、語音電話本內的多種智能業務。一方面大大提高了長話批發業務平臺的利用效能，另一方面，通過各種智能化、個性化、差異化的增值服務，能夠有效地提高業務用戶的忠誠度，為運營商/代理商創造新的利潤來源。
6.技術方案
新太科技的話務量批發業務解決方案基于新一代智能平臺產品SUNTEK IN2實現。在實際業務中，SUNTEK IN2完成對呼叫的鑒權、計費、接續控制等工作，代理商管理系統和計費、帳務、營業等系統連接，提供用戶開戶、申告處理等功能，協助完成業務運營。
該技術方案組網的網絡示意圖如下：
6.1.系統組網

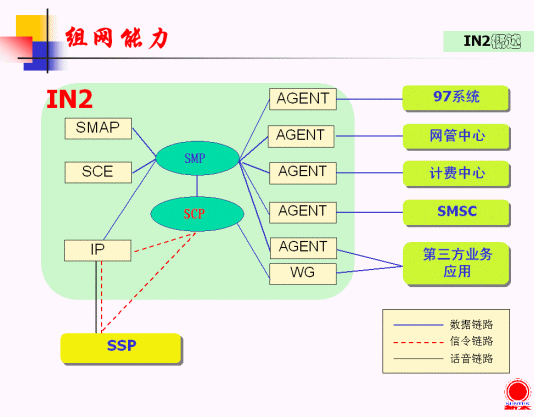

系統網絡結構如下圖所示：
圖中所涉及的網元包括：
1、SSP：主要負責觸發業務到SCP并完成呼叫接續工作；
2、SCP：主要負責對用戶的業務進行鑒權，對業務的實現的呼叫過程進行控制，指示SSP呼叫接續路由，并完成實時計費工作；
3、SMP：提供系統相關的業務邏輯管理、數據管理、安全管理、運維管理等功能；
4、SMAP：負責在一定的權限內為代理商提供接入訪問功能，支持代理商通過撥號或DDN專線接入代理商管理系統，代理商管理系統存儲代理商所有數據，提供Web服務方式的應用功能界面。代理商管理系統能夠?qū)I(yè)務受理的數據發送到智能網、交換機系統，完成代理商對所代理業務的實時處理。

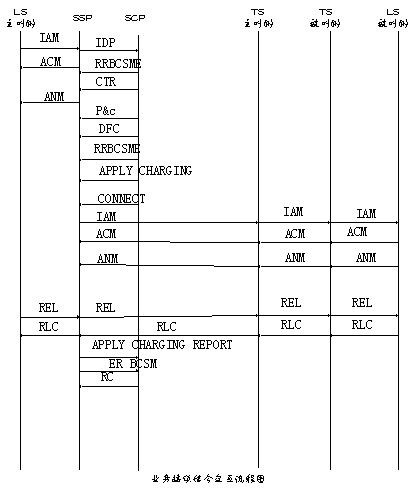

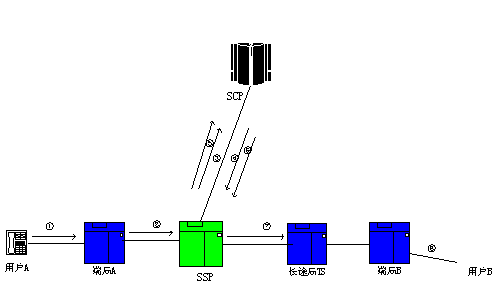

6.2.呼叫流程
�、� 用戶A撥打電話，呼叫用戶B；
�、� 發起端局接受呼叫并根據用戶A撥打的接入碼（如962855）將呼叫選路至業務交換點SSP;
③ SSP向SCP發送IDP消息，啟動一個與SCP的會話；
�、� SCP根據IDP操作上報內容，查詢用戶A的相關信息（確定主叫用戶的業務屬性、帳務信息及接續路由信息），如用戶A是長話批發的合法用戶，則指示SSP放音收號，否則指示SSP切斷呼叫;
�、� SSP將收集的被號碼上報SCP，SCP下發應用計費操作和CONNECT操作;
�、� SSP按照SCP返回的被叫號碼及路由信息，與被叫側TS、LS局進行IAM、ACM和ANM(應答消息)等ISUP信令交互；
⑦ 被叫端局B連接話路，向被叫用戶振鈴；
�、� 被叫用戶摘機應答，主被叫通話；
�、� 通話結束，話路釋放，SSP與SCP進行計費信息交互，從而完成一次完整的呼叫；
7.系統容量估算
7.1.計算模型參數
- 總用戶數
按照先期１０萬用戶計算。
- 話務頻率
- 每用戶平均每天通話次數為５次；
- 每用戶平均每天通話時長為30分鐘；
- 其它
7.2.SCP的處理能力要求
- 日呼叫量（來話業務）
- 忙時呼叫次數
BHCA=日總呼叫量×忙時集中系數＝50萬×0.1=5萬
- SCP的CAPS要求
CAPS'=BHCA/3600=13.89
考慮到話務批發業務的實際應用中，每呼叫消息數約為10個左右，消息長度100字節;
折算成標準PPS_CAPS =CAPS' ×(實際消息數/300標準消息數)＝10.68
- 七號信令鏈路數量
- 話務批發每個INAP消息平均字節數為100；
- 每鏈路負荷為不超過40％；
No.7鏈路數 = 業務CAPS×平均每個呼叫INAP消息數×每個INAP消息字節數×8／（2×64000×單向TCAP七號信令鏈路負荷）=13.89×10×100×8/(2×64000×0.4)=2.31 LINKS
新太科技公司供稿 CTI論壇編輯
