VBMS - IP業務認證&計費管理系統
2002/08/12
VBMS - IP業務認證&計費管理系統（VOIP Billing Management System）提供了一套支持多業務、多類型用戶、多銷售商、多計價策略、多廠家設備，安全實時，可漫游，具有良好擴展性的VOIP認證計費及用戶管理系統。
VBMS支持中心管理模式、分布管理模式和分層管理模式，可用于小規模的企業級的管理，也適合電信級的管理。
VBMS以WEB界面提供良好的交互和遠程控制方式，為系統管理員提供用戶管理、計價制定和各類統計報表。用戶通過網頁進入用戶自服系統，可實時進行查帳、修改用戶信息、充值。
VBMS通過MD5算法對用戶數據進行加密，支持PAP和CHAP。采用數字證書，SSL非對稱加密算法，為WWW提供安全性和保密性。
特性
· 支持VOIP的基本業務和增值業務
VBMS支持VOIP的基本業務，即PHONE-TO-PHONE業務，支持PSTN、ISDN、GSM的VOIP電話，支持一次認證和二次認證的方式；VBMS支持VOIP的增值業務，例如PC2PHONE、WEB800，并為以后可能增值業務提供接口。
· 支持多類型設備，支持多廠家設備
VBMS通過標準RADIUS協議和各廠家設備進行通信。只要該廠家設備提供RADIUS接口，VBMS能對其進行管理。VBMS CLIENT可以是VOIP
GK，VOIP GW以及VOIP增值業務終端。
· 支持多種業務流程
VBMS支持一次認證業務流程；VBMS支持二次業務認證流程。
· 支持多類用戶和多銷售商
VBMS支持PREPAID用戶、POSTPAID用戶、DEBIT用戶、CREDIT用戶；支持卡類用戶、月租用戶、記帳用戶（包括主叫用戶和被叫用戶）。
· VBMS支持多種計費方式
VBMS支持傳統的定期計費方式，為記帳用戶提供服務；VBMS支持實時計費策略，為各種卡類用戶提供服務。
· VBMS支持多計價策略
VBMS支持多計價策略，不同業務不同計價策略，不同業務地區不同計價策略，不同時段不同計價策略，不同銷售商計價策略，不同用戶類型的計價策略。
VBMS支持按分鐘收費、按6秒收費，收費單位可自由配置，最小的費率單位是1秒。
VBMS支持使用時長分段計費。例如前3分鐘的費率和3分鐘后的費率不同。
VBMS支持不同QOS不同計價策略統計，不同的語音壓縮編碼可有不同的計價策略。因異常中斷的呼叫可按低費率進行收費。
VBMS提供了靈活的、可設置的計價策略。管理人員通過WEB界面實時實現計價策略的制定和修改。
· 報表統計和帳單
VBMS提供各類詳盡的報表統計，包括：各類卡號用戶的登錄情況，基本VOIP業務和增值業務使用人次；呼叫統計，含有呼叫次數統計、呼叫時長統計、呼叫接通率統計、壓縮編碼統計、異常中斷率統計；設備統計，統計GW、GK和增值業務服務器用戶的使用情況，為VOIP系統的擴容提供依據；地區業務統計，統計不同地區業務開展的情況；用戶統計，統計各類用戶，統計實時在線用戶等等。
各類統計信息分由月份統計、日期統計、小時統計；最小的統計單位為小時；給出各月統計情況、每天統計情況、每小時統計情況，一定時期內星期X的統計情況，24小時不同時段的統計情況。
VBMS定期記帳用戶提供詳細帳單，記帳用戶和卡類用戶可以通過用戶自服系統，在WEB界面上查詢自己的帳單。
VBMS可產生用于不同運營商之間的拆帳帳單。
· 高度安全性
VBMS通過RADIUS協議和VBMS CLIENT之間進行信息交互，任何支持RADIUS協議的設備都可作為VBMS CLIENT。采用RADIUS
MD5方式對用戶關鍵信息進行加密，支持PAP和CHAP兩種方式。
VBMS通過WWW形式提供界面，采用SSL非對稱加密，以證書方式保證網絡傳輸?shù)陌踩院捅Ｃ苄浴?br>
VBMS支持HA，可采用冗余方式，提高系統的可靠性。
系統組成
VBMS由四個部分組成：
RADIUS SERVER：提供和廠家設備的RADIUS接口，可以采用雙冗余的方式。對用戶進行認證、授權、計費。
用戶后臺管理服務器：分為系統管理子系統和用戶自服系統。系統管理子系統提供各類用戶管理，費率設定，報表用戶和帳單生成。用戶自服系統向用戶提供查閱帳單，修改用戶資料，充值等功能。
WWW 服務器：為用戶后臺管理服務器提供WEB界面，實現SSL，保證網絡傳輸?shù)陌踩浴?br>
后臺數據庫：可以是SYBASE、ORACLE等網絡數據庫。
VBMS系統結構
VBMS提供支持中心管理模式，分布管理模式和分層管理模式。
中心管理模式適合集中管理，整個VOIP系統內部只有一個VBMS節點，該節點負責對整個系統所有用戶和業務進行管理。
分布式管理模式，適合地域范圍大，VBMS CLIENT數目多，地域分散的情況。各VBMS管理用戶可通過漫游在VBMS管理區域內自由流動。

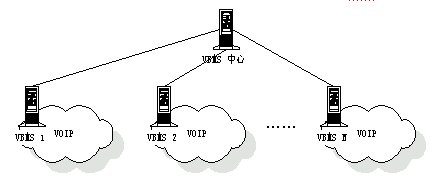

分層管理模式：采用分層管理的模式。中心VBMS負責拆帳和漫游轉接。
VBMS中心模式很容易向分布模式和分層模式擴展。
設備和系統軟件要求
· VBMS根據節點的處理能力，分有LINUX和SUN UNIX兩種環境；根據用戶在線多少分有內存處理模式和數據庫處理模式兩種�？梢愿鶕�(jù)用戶量和業務量選擇適當?shù)脑O(shè)備。
· 采用SYBASE或ORACLE 大型關系數據庫。
· 采用Netscape WebServer
