IMOS(IP多媒體操作系統)解決方案概述
2010/10/26
IMOS （IP Multimedia Operating System），即IP多媒體操作系統，旨在打造IP領域的多媒體開發平臺。一方面，支持監控、視訊、媒體發布、VOD、語音業務，提升開發效率、降低維護成本。另一方面，也是更為長遠的意義，是為H3C多媒體產品的不斷豐富和完善奠定基礎，為客戶、合作伙伴以及業界友商開發增值業務、技術合作、技術創新提供彈性的空間。
多媒體業務已經成為IP網絡上最具活力和發展?jié)摿Φ膽茫篒PTV、IP監控、IP電話、視頻會議、媒體教學等等，在各種多媒體應用開發中，我們思考一個問題：多媒體的共性在哪里？差異在哪里？為什么實現統一通信，統一視頻會不太容易？
先分析多媒體應用的共性：
共同的媒體流：H.264；
共同的呼叫控制信令：SIP；
共同的設備管理方式：SNMP；
共同的業務接口方式及類似的調用動作：XML，媒體調用、檢索、點播；攝像頭控制…；
共同的基礎支撐：操作系統適配、配置管理、告警管理、用戶管理。
這些共性總結起來就是五字決：“看、控、存、管、用”。
而諸多差異又使得媒體應用千變萬化：
不同的媒體應用方式：單向/雙向，實時/非實時，點對點/點對多點；
不同的業務呈現界面：B/S、C/S；
不同的客戶市場定位：運行商、行業、商業；
不同的行業客戶要求：金融、電力、平安工程…。
如何“求同存異”？一個基礎架構平臺非常關鍵。大家知道，在Windows被廣泛應用的情況下，基于windows的各種業務就很容易開展起來。同樣，有了IMOS平臺，就為實現多媒體業務的看、控、存、管、用共性業務，呈現多樣化的媒體應用方式，展示豐富的業務呈現界面，滿足差異化的行業客戶要求提供了可能。
一、IMOS邏輯架構
IMOS平臺分為5個層次，自底向上依次為OS基礎設施層、數據訪問層、多媒體基礎設施層、業務邏輯層和業務展示層；這其中涵括9個組件：用于用戶交互的GUI組件、用于業務實現的AS應用服務組件和CS調度服務組件、用于信令調度的CC呼叫組件、用于媒體調度的MC組件、用于媒體處理的MP組件、用于配置管理的MM組件、底層框架的BP基礎平臺和DAO數據庫組件。

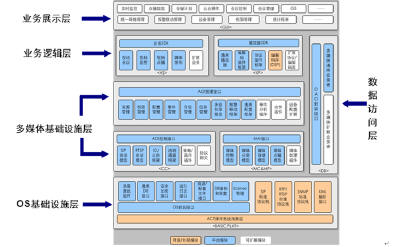

圖:IMOS分層模型
業務展示層：運營商以及各行業客戶的不同要求，取決于應用模式，還有B/S和C/S之分；不少大客戶還有業務系統強集成的需求。可替換的分層模型和開發接口允許完全替換開發新的展示，多套展示可以并存，從而最大化的貼近用戶的體驗。
業務邏輯層：通過對原子業務的簡單組合或者定制開發，可以快速構建新的業務�！按罘e木”的開發方式，節省大量的重復開發成本，有效縮短開發和穩定周期。
多媒體基礎設施層：多媒體領域通用模型和標準實現，支持對實現的擴展。提供了“原子”業務（基礎業務）。
數據訪問層：對多媒體數據的封裝。數據的存在形式不受位置（本地/遠程）、形式（數據庫/文件/原始磁盤塊）、格式（結構化/非結構化）的限制，同時支持對數據的擴展和替換。
OS基礎設施層：對操作系統、數據庫、多媒體協議的封裝，屏蔽差異，實現上層應用的平臺無關性，提高開發效率和系統兼容性。
二、基于IMOS的多媒體業務
1.看
看，即實時圖像業務，主要涉及信令調度、媒體調度、媒體處理和視頻顯示。
信令調度
IMOS信令調度提供的呼叫控制功能主要有會話、回放、訂閱、通知、查詢、傳遞，其通過SIP消息與終端（UA）進行交互，并支持在SIP基礎上進行擴展，以滿足更多業務。SIP信令是IP網絡的核心控制協議，可應用于VoIP、視頻會議、IM、3G移動通信等。IMOS平臺支持豐富SIP調度模型，滿足多媒體應用。

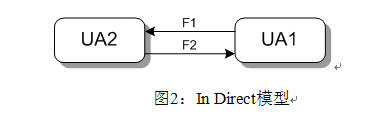

a)In Direct：由終端發起向平臺呼叫請求；
適用的功能：會話、回放、訂閱、通知、查詢、傳遞

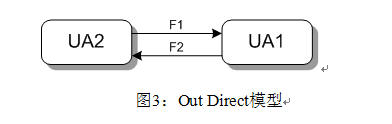

b)Out Direct：由平臺發起向終端呼叫請求；
適用的功能：會話、訂閱、通知、查詢、傳遞

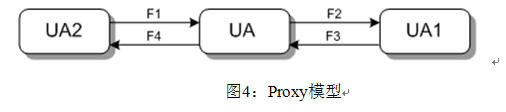

c)Proxy：平臺作為代理，將一個終端的呼叫傳遞給另一個終端；
適用的功能：會話、訂閱、通知、查詢、傳遞

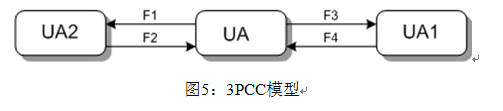

d)3PCC：平臺發起對兩個終端的呼叫，將兩端加入一個會話；
適用的功能：會話
媒體調度和媒體處理
各種媒體功能的相同點都是“流”進入“處理節點”，處理完成后，按照“媒體路徑”分發到下一個“處理節點”，最終進行媒體流的輸出，相同的是各種媒體服務對“流轉向”的控制和組織上，不同的是各個“處理節點”的功能。
IMOS平臺由MC組件實現媒體調度，整體管理和協調網內的各種媒體功能。MP組件則進行媒體處理。MC 重在完成多個MP功能的組合和調度(MP—媒體處理單元，它以進程或其它獨立的方式存在) ，并統一對外進行媒體服務的開放，典型的服務有提供“媒體協商” 、”媒體路徑建立”服務等。
“媒體路徑的建立”和“媒體協商”等功能由媒體控制模塊來完成，這樣實現了媒體路徑的統一決策和管理，對媒體路徑變化的適應性強。
視頻顯示
IMOS平臺的XP組件作為通用播放器實現提供媒體播放控制API，滿足產品開發播放器需求，提供媒體解碼插件開發框架，滿足動態加載解碼插件和對解碼器的擴展，提供協議解析適配組件，定義控制協議和媒體承載協議的框架，為后續繁多的協議提供適配和規范。
多域級聯的實況請求，IMOS宗旨為核心統一，邊緣轉換，信息是逐級請求，媒體流也是逐級轉發。核心呼叫模型使用統一的SIP呼叫模型，通過SG來實現對各種其它協議對它的轉換，并且SG可自主的訪問系統中任何的資源，可創建并維護相關的數據庫信息，從而實現業務開發的統一性，良好的協議適配性和互通性。
2.控
控，即云臺控制，也稱云鏡控制，用戶通過調整云臺的焦距、倍率、方向來獲取有效視場的圖像。
控制操作在IMOS平臺中專門抽象出云臺框架進行功能實現。云臺框架（PTZ Framework）向業務層提供組成目標業務的云臺操作功能。PTZ Framework調用AOI接口與CC（Call Control）進行交互，調用API接口與MM進行交互。抽象出云臺控制的原子業務操作，并提供API接口供AS&UA使用，從而提高AS&UA開發效率和可維護性。
多域級聯的云臺控制信息逐級請求，響應也是逐級反饋。
3.存
存，在多媒體業務中包括音視頻數據的存儲、備份以及VOD點播等。
IMOS平臺承襲當前主流的iSCSI中心存儲技術，并采用SMI-S使得使不同類型存儲設備管理及信息共享成為可能。IMOS平臺的VOD使用RTSP模型。
iSCSI：IP協議與傳統SCSI技術結合的產物，可基于IP網絡實現各種信息的存儲。
RTSP：用來控制聲音或影像的多媒體串流協議。
IMOS平臺的數據訪問層屏蔽了數據的存儲差異，目前的DAO層不提供媒體數據的抽象訪問，將來媒體數據也可以納入DAO的范疇。每個DAO接口在向上保持兼容的情況下，實現都是可以替換的。DAO層包含接口定義和標準實現，每個接口都會根據配置文件去找相應動態庫中的實現，如果希望替換每個接口，只要擴展新的動態庫并修改配置文件即可。

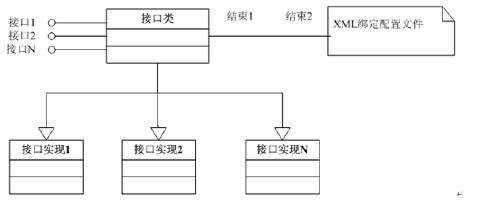

圖：數據訪問模型
多域級聯的VOD實現逐級請求，包括錄像檢索和錄像回放兩部分。錄像檢索，先判斷請求域是否有該攝像機的錄像（支持收流存以后），如果有，可以考慮返回本域的錄像文件列表，否則進行跨域查詢。獲取錄像文件的URL的流程類似錄像檢索的流程，錄像回放采用的RTSP協議，請求域在獲取錄像文件的URL后，直接向被請求域發起RTSP請求。
4.管
管，即配置管理，涉及到權限分配和日常維護。
IMOS平臺充分借鑒iMC網管（H3C的重要管理平臺之一），通過成熟的SNMP協議和XML文本技術，實現完善的配置框架、任務管理框架和報警聯動框架，創造性的應用“號碼權限”機制更使得多媒體中的權限管理豐富多彩。
SNMP：簡單網絡管理協議，支持多種網絡設備的管理。
XML：可擴展標記語言，被廣泛用來作為跨平臺之間交互數據的形式
配置框架，提供配置模塊的參數書寫語法，通過定制XML文本的方式來實現配置參數的組合和下發，并通過協議適配可實現不同的協議來下發配置參數。任務管理框架，為運行時間較長、需要周期執行或者定時執行的事務提供管理框架，同時協調多任務對相同資源（目前是設備）的互斥訪問。報警聯動框架，繼承iMC的報警聯動平臺的設計思想，模型的基礎為“事件”和“動作”，“報警源”和“執行者”的信息作為參數傳遞到相關“動作插件”中，并在此基礎上擴展“事件分析插件”框架和“預案管理”框架。
復雜的多級多域模式和域間權限控制，通過“設備劃歸”、“主動查詢”、“設備定向發布”和對“用戶授權”的方式都迎刃而解，良好的支持了多媒體大聯網的應用。
同時，IMOS平臺的運行和調試接口，提供對運行日志信息的輸出、級別控制功能，同時提供對系統內部信息的在線調試功能。
5.用
用，即客戶端展示，使最終用戶的交互界面。
IMOS平臺提供多層次的SDK接口，其中業務層面提供SOA接口，符合開放系統互聯標準和協議，易于合作伙伴進行增值開發，以及與其他業界友商系統實現融合和數據共享。
對于CS客戶端，通過調用IMOS提供的SDK，直接就可以實現各種業務功能；而對于Web客戶端，只需要增加一層Web Server，再調用SDK。XP同樣提供了開發的SDK，如下圖范例。

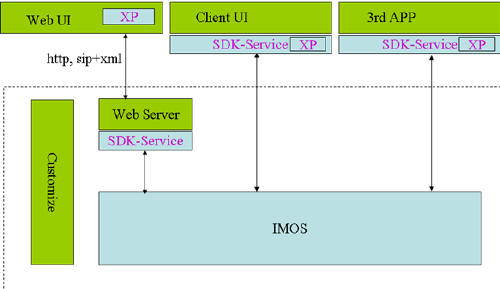

圖：SDK使用實例
三、結束語
IMOS，作為H3C在多媒體領域長期發展的核心技術平臺及戰略支撐點，順應當前IP多媒體技術和應用融合的趨勢，是持續滿足客戶需求的關鍵基礎，也是未來業界生態圈構建IP多媒體解決方案價值鏈的重要工具，不僅有助于H3C自身實現更為豐富的解決方案，也支撐合作伙伴實現解決方案增值。
