多媒體融合網絡 武漢科大校園網建設新思路
2005/11/14
武漢科技大學中南分校是經國家教育部批準，具有獨立頒發學歷文憑資格的普通高等學校。辦學七年來，學校已經發展成擁有10個學院，40個本專科專業，在校學生16000余人，享有良好社會聲譽的新型高等學府。
1.網絡建設要求:
隨著學校的規模發展，武漢科技大學中南分校希望建設基礎網絡平臺，要求該IT平臺具有安全、穩定、先進、高性能、業務豐富的特性，不但能滿足學校當前的需求，還能夠在可預見的未來不落后和易擴展。
在基礎網絡的基礎上構建VOIP(VOICE OVER IP)，語音和視頻作為基礎業務和數據完全融合。要求語音網絡覆蓋行政樓，圖書館，外語學院，商學院，藝術學院，文法學院，信息學院，以及4棟教師公寓。在基礎網絡上要求實現語音、數據、視頻(課件)等綜合業務的承載，實現語音視頻通訊，網絡選課、圖書資料存儲查詢，財務，OA辦公等多種業務，同時確保優異的服務質量。
要求實現IP語音網絡向廣域網的擴展，實現IP語音無處不在，內部電話完全免費。并保證廣域網的安全訪問。
2.技術解決方案:
萬丈高樓平地起——基礎網絡構建
武漢科技大學全網采用華為3Com網絡產品,實現語音、數據、視頻(課件)等綜合業務的承載，為了構建基礎網絡平臺，華為3Com選用Quidway?
S8505萬兆核心路由交換機作為整個網絡的核心，以高密度、大容量的轉發性能為豐富的業務提供支持。Quidway? S8505萬兆核心路由交換機具備178Mpps的處理能力，300G的交換容量，并可以升級到600G;接入采用為教育行業定制的E026/E050交換機，實現整網的安全接入的完善的帶寬管理功能。網絡出口采用NE20-8第五代路由器實現雙出口，實現靈活的路由策略。

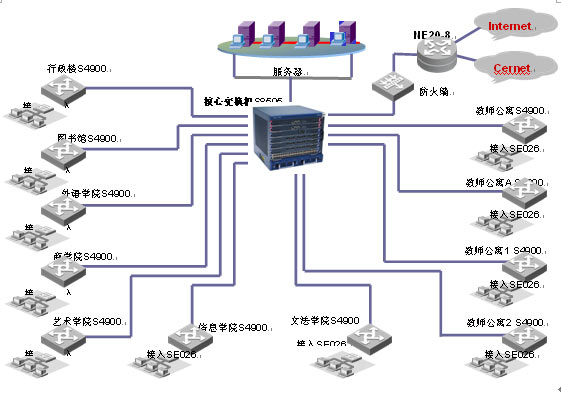

具體網絡拓撲如下:
好風憑借力，助我上青云 ——IP語音網建設
方案簡介
IP語音網采用華為3Com全系列語音視訊產品。為了滿足學校通訊的需求，華為3Com選用Quidway XE2000 IP PBX語音服務器作為核心呼叫控制設備，作為獨立控制的語音服務器，網絡規劃完®全自主，實現快速部署。采用50余臺ViewPoint®
8220p桌面可視終端和Quidway® VG20-32/VG20-16， VG80-20語音網關滿足用戶不同層次的業務接入需求。

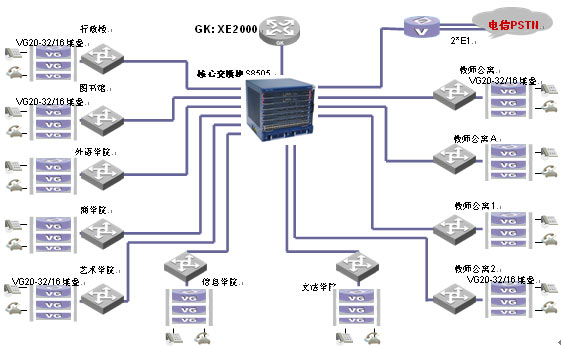

IP語音網拓撲圖如下:
通過在公網部署XE2000語音服務器實現IP語音網絡向廣域網的擴展，實現IP語音無處不在，內部電話完全免費。公網XE2000與中南分校局域網XE2000配合輕松實現NAT/FW穿透，無需添置任何其他設備，對已有NAT/FW設備影響小。

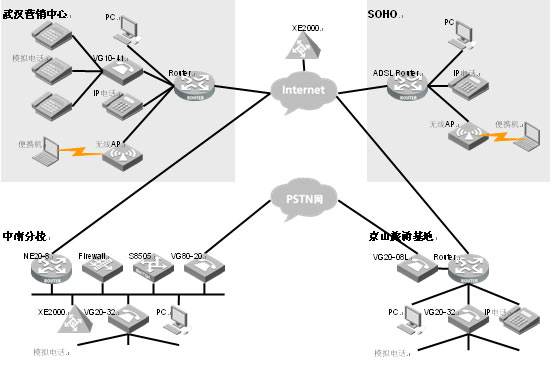

具體的組網方案圖如下:
方案特點
方便為本
本方案充分考慮了不同的情況以及用戶的使用習慣，本著給用戶方便的原則提供了多種接入方式。語音網關接入大量模擬終端，照顧用戶使用習慣并降低成本，智能化IP終端提供更多先進業務。用戶可使用語音網關+模擬終端、智能IP終端、PC+軟電話等多種手段訪問IP語音業務，適合各類用戶。借助無線AP，ADSL
Router等設備可實現小型分支結構、SOHO用戶的接入;
節約之道
高密度語音網關可接入大量模擬設備，完全保護已有設備投資。統一的PSTN出口及用戶可控制的通話收斂比有效降低市話包月費用。
部署在中南分校VG80-20和京山的VG20-08L實現IP語音落地，任意地點到武漢和京山的PSTN通話只需支付市話包月費用。整個IP語音網絡基于已有數據網絡，全面降低布線成本。
同時，整套系統提供統一的集中式管理機制，設置靈活、管理方便，運行維護成本低。
融合之美
在該方案中， Voice和Video作為基礎業務和數據完全融合，豐富了學校教學，辦公的模式，提供了多種溝通方式。IP語音在與PSTN完美融合的同時向VOIP漸進，用戶在使用低成本接入手段的同時可以體驗各種先進IP融合業務，進而使學校的辦公效率得到極大提高。另一方面，該方案提供用戶接入、呼叫控制、資源管理、網絡管理等功能的設備實現完美融合;同時計算機和電話系統集成接口讓業務融合成為現實。
安全之穩
使用Quidway® XE2000 IP PBX語音服務器的IP語音系統支持H.323和SIP雙協議棧，可靈活演進，規避新技術選擇風險。
同時，該方案能通過斷電保護，網絡中斷保護，冗余備份，過載保護四種手段保障整個IP語音網的安全性:斷電情況下，自動切換到備份線路，保證語音通信正常進行，來電后自動恢復IP網;IP網絡中斷后，自動切換到備份線路，網絡恢復后自動恢復到IP網;分布式架構以及獨有心跳協議實現雙機冗余備份，達到99.999%的電信級要求;核心設備
IP PBX資源占用率過高時，自動丟棄部分優先級低的呼叫，保證系統不會崩潰。
配合華為3Com特有動態VPN技術，有效保證廣域網安全訪問。
3. 效益實現:
該校園網投入運行以來已承載了語音視頻通訊，網絡選課、圖書資料存儲查詢，財務，OA辦公等多種業務，真正實現了三網合一，在提高基礎設施利用率的同時還大大降低了運維支出。
在2005年招生工作中，該校需要部署大量分機對招生工作進行支撐，一方面大量學員及家長需要對學校情況進行咨詢，另一方面學校需要確認諸多已報名學員的入學意愿。由于IP語音系統的建成，幾天之內即完成了數百部電話的安裝、放號、權限設置等工作。2005年該校成功招生達5000余名，IP電話功不可沒。
在使用過程中，用戶反饋IP電話通話質量達到甚至超過PSTN通話質量，IP電話已經成為武漢科技大學中南分校廣大師生日常生活中不可或缺的好伙伴，好助手。
武漢科技大學中南分校三網合一建設的成功也為其他高校建設改造校園網提供了新思路——媒體融合網絡。在建設IP網絡的基礎，融合語音，視頻應用，使網絡更好的服務于學校師生。
