軟交換系統
2006/04/26
北京藍牙SⅡ（Lanyears VoIP SoftSwitch）軟交換系統是一套構架靈活、組網嚴密、使用方便的分布式開放的電信級交換平臺，可有效利用現有公用Internet網絡資源，支持所有網絡接入方式，全面支持H.323
協議和SIP協議，針對Internet 和現有VoIP 系統的特點，為電信運營商和企業用戶切入并主導NGN（下一代網絡）通信業務提供有效手段——集VoIP
交換、管理于一體的電信級系統平臺。北京藍牙軟交換系統完全解決了IP網絡環境復雜的技術難題，完全解決各種基于NAT的穿透技術。集用戶接入，通信信令處理，媒體流交換和路由策略管理,設備的管理以及用戶管理為一體的綜合VoIP業務管理平臺。
| 接入網絡層 | 用戶接入邊緣層,即最終用戶終端的接入端網絡,可以是ADSL,Cabel,WAN等。 |
| 信令處理和多媒體包交換層 (SPU & PXU Server) |
通信信令和協議的處理, 實現H323,SIP,MGCP*信令的處理及路由以及媒體流的路由。 SPU（Signal Process Unit）：信令控制單元； PXU（Package Exchange Unit）：包交換模塊； |
| 策略決定層(Policy Server) | 系統的路由策略,路由選擇.決定一個多媒體會話的路由.并與Radius（AAA Server）連接,完成帳戶的認證,授權,記費記帳等。 |
| 管理層 （Web,DNS,SNMP,AAA,Application Server等） |
為管理員和用戶等不同角色提供管理界面，提供了SNMP,Web Server，DNS Server,Application Server等，為整個系統提供營運管理和分析。并由AAA Server向電信營運商的BOSS系統提供接口。 |
SⅡ相關協議
北京藍牙軟交換系統的技術體制遵循如下規范：
中國信息產業部電話交換設備總技術規范書（065－1997）
中國軟交換設備總體技術要求（YDC003－2001）
中國國內電話網No.7信號方式技術規范（GF001－9001）
國內No.7信令方式技術規范綜合業務數字網用戶部分（YDB038－1997）
中國信令網關設備SG技術規范（YD1203－2002）
中國M3UA技術規范（YD1192－2002）
中國IP電話/傳真業務總體技術要求（YD/T1044－2000）
IETF SIP標準RFC3261-3265
IETF RADIUS標準RFC2138/RFC2139
ITUH.323標準、標準等相關技術規范。
注：在通信協議上, 有H.248/Megaco/MGCP/H323,SIP等，但由于SIP具有簡單、通用、易于擴展等特性，已逐漸發展成為主流協議。
SⅡ運行環境

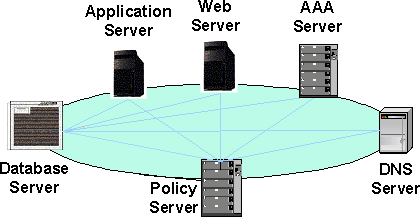

管理層
| Policy服務器端 | CPU：Intel Pentium4 2.4G以上處理器 內存：最少512M以上 硬盤：最少40G以上可用空間 操作系統：推薦使用Redhat Linux 9.0或以上版本 組件：ORACLE 9I或以上版本運行庫 網絡:1個固定IP |
| 數據庫服務器端 | CPU：2個Intel Pentium4 2.4G處理器 內存：最少1G以上 硬盤：最少80G以上可用空間 操作系統：推薦使用Redhat Linux 9.0或以上版本 數據庫：ORACLE 9I或以上版本服務器端 組件： 網絡:一個與Policy在同一局域網的IP |
| WEB服務器端 | CPU： Intel Pentium4 2.4G處理器 內存：最少1G以上 硬盤：最少80G以上可用空間 操作系統：推薦使用Redhat Linux 9.0或以上版本 數據庫：ORACLE 9I或以上版本服務器端 組件：TOMCAT4.1以上版本 網絡:1個固定IP |
| DNS服務器端 *可與Policy共用一個服務器 |
CPU： Intel Pentium4 2.4G處理器 內存：最少512M以上 硬盤：最少80G以上可用空間 操作系統：推薦使用Redhat Linux 9.0或以上版本 數據庫：ORACLE 9I或以上版本服務器端 組件：TOMCAT4.1以上版本 網絡:1個固定IP |
| AAA服務器端 | CPU：Intel Pentium4 2.4G以上處理器 內存：最少512M以上 硬盤：最少40G以上可用空間 操作系統：推薦使用Redhat Linux 9.0或以上版本 組件：ORACLE 9I或以上版本運行庫 網絡:一個與Policy在同一局域網的IP |

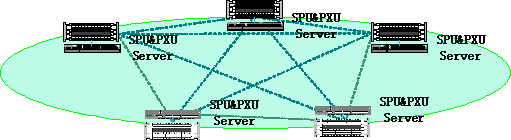

SⅡ交換層
| 信令處理 | 設計原則： 單獨處理通信協議，使信令和業務的分離結構便于各個部分獨立擴展。方便支持信令的擴展，如隨著技術的發展支持一些新的通信協議。 功能： 處理同種協議的呼叫。 處理不同協議的呼叫，支持呼叫協議的轉換。 |
| 多媒體交換 | 設計原則: 依據SPU的指令，處理對多媒體數據包的高性能轉發。 功能： 穩定高效的轉發多媒體數據包，并解決網絡問題，并提高服務品質。 |

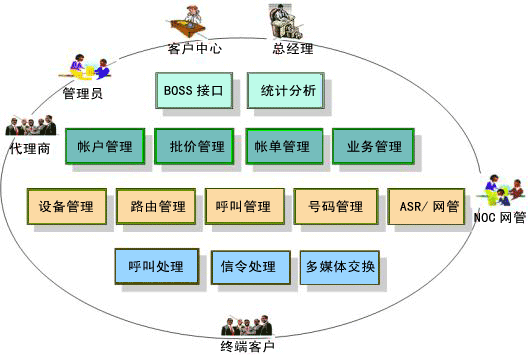

| 呼叫處理 | 設計原則: 處理接受終端用戶的呼叫請求。 代理向policy請求呼叫認證系統 中每一個呼叫，負責上報給policy，并接受policy的指示。 功能： 設備管理：包括：設備信息管理、設備號碼管理、用戶的路由策略決定，統計分析、綜合查詢等等。 路由管理：為管理者全方位地管理系統擁有的路由資源，并對這些資源進行開發提供決策支持。如為不同的客戶不同的要求，提供最適合的路由組合。 呼叫管理：監控系統現在正在進行的通話，讓管理者實時了解系統當前的業務狀況。 ASR統計:讓管理員實時了解系統的近一段時間的各類用戶，各路由的接通率，平均通話時長等。 網管：提供管理員管理每個設備的信息，并提供遠程登錄管理到Internet上任何注冊到系統上的設備。 帳戶管理:管理系統中的每一個帳戶，支持多級的帳戶管理。上一級可以依據權限對下一級進行管理。 批價管理:為各種帳戶提供與其相適應的價格策略，以最低的成本最有效地激勵客戶。如定制打折，套餐等不同的定價策略. 帳單管理:為每個帳戶提供定時準確帳單收據�？缮� Word、Excel、txt 等不同格式的帳單明細報表和統計報表。 業務管理:為每個用戶提供各種不同用戶所需要的業務，并能快速的提供新的業務。如呼叫轉移，呼叫等待等業務。 |
SⅡ系統特點
可靠性
1、系統級:
系統級采用多個Internet接入線路的備份。當前Internet網的可靠性并不太高。因此支持多個網絡提供商的Internet接入且在多個線路之間互為備份，將最大限度的提搞服務質量。
兼容性
可管理性
安全性
由于系統的架構決定，Lanyears VoIP SoftSwitch系統具有天生的安全性
1) 數據庫與Internet分隔開：核心數據庫放在內部局域網;Web Server，AAA Server及Policy通過內部局域網與數據庫進行通訊。
2) Policy只與SPU之間進行通訊。
1) 網絡安全：基于操作系統的固配置控制，采用最小化內核，開放最少量專用服務端口，還可啟用防火墻隔離，完善的日志.
2) 與電信公司VoIP網進行通訊采用內部局域網方式進行.
終端設備認證安全：
靜態IP：支持基于IP地址的認證
動態IP：基于用戶名+密碼+設備Mac認證
支持多級帳戶和共享帳戶基于信用額度，帳戶余額的呼叫限制，
在任何一級余額不足時，將自動停止該帳戶及下級用戶的業務。
1) 系統是一個分布式結構，可以依照用戶規模來，適合網絡不同發展階段的需求，網絡隨用戶需求滾動發展。
2) 根據軟交換設計理念，信令和業務的分離結構便于各個部分獨立擴展,如增加支持一些新的協議，但不需改變現有的業務。
實用性
認證計費
