三匯16E1卡超大容量彩鈴解決方案

2004/11/19

第一章 行業背景與CRBT業務介紹

　　電信增值業務近年來一直被認為是電信市場未來發展的最具吸引力的領域，巨大的市場吸引了運營商、設備商和SP各方的參與，造就了近年來國內電信增值業務的紅火局面。據統計，截止到2004年6月底，我國共發放9000多張?jiān)鲋惦娦艠I(yè)務經營許可證。但是在繁榮和樂觀的背后，值得提出的是，國內電信增值業務領域除了短信獲得迅猛發展之外，長時間內缺乏一項與之相比有同等競爭力的"殺手級"服務項目出現，而隨著短信市場的逐漸趨于飽和，最終用戶的新鮮感開始消失，而運營商新近推出的業務如移動上網、定位服務、JAVA等增值業務獲得的市場反應極其有限。一時間出現了令人尷尬的發展瓶頸。在這樣的尷尬局面下，彩鈴業務在不動聲色間成長起來，短短一年多時間，這項業務已經被廣大用戶接受，體現出了強勁的發展勢頭。所謂CRBT業務（全稱Color Ring Back Tone，商用化的業務稱呼在移動稱為"彩鈴"，聯通稱為"炫鈴"）是一項新興的電信增值業務，自推出以來，業務發展非常迅猛，受到了廣大移動電話用戶的熱烈追捧。作為一項全新的電信增值業務，它有別于IP電話等傳統語音增值業務，并沒有對基礎語音通話業務造成替代性，而是為運營商帶來了全新的收益，同時也為消費者創造了一種全新的體驗和感受。目前，彩鈴業務已經成為各運營商增強自身競爭能力的重要業務產品。

　　三匯公司以16E1為主線的系列語音卡產品是構建電信增值業務開發平臺的理想工具，特別適合彩鈴、彩話、電話QQ等新一代增值電信業務應用開發，為幫助集成商能夠迅速開發和推廣自己的CRBT業務平臺，并贏得市場。

市場需求分析
　　目前國內通信產業市場呈現出這樣的發展趨勢：對于基礎的通信需求已經被滿足的需方市場，個人用戶希望能夠得到個性化的、可定制的新業務服務，而商業企業用戶則希望業務服務能夠成為一種有效的營銷推廣手段而為企業帶來較好的收益。

第一、商業企業層需求分析

　　1. 企業自身越來越注重自身形象，需要電信新業務的推出可以便捷地提升自身形象；
　　2. 產品與服務推向市場，必然要求企業選擇一種低成本的通信媒體宣傳手段，同時由于開始關注客戶服務，也就需要一種更能體現客戶關懷功能的通信溝通手段；

　　3. 市場競爭的加劇迫使企業強化成本控制，必然需要電信服務業務在不額外增加負擔的前提下幫助其實現目標。

第二、個人用戶層分析

　　1. 社會發展進入個性化時代，經濟的快速發展加強了人們個性化業務的追求，對新電信業務的需求變的迫切；
　　2. 消費者在追求通信業務滿足的同時，也需要電信新業務服務方便人們使用的要求，同時也希望不增加過多的通信費用；

　　針對這兩個用戶群的特點，個性化回鈴音業務提供了豐富的差異化的業務功能，可以滿足各類不同的需求。

國內市場發展?fàn)顩r分析

　　在國內開展的眾多移動增值業務中，短信業務一直一支獨秀，但是其他業務和短信相比規模始終很小，市場滲透率很低。如今，彩鈴業務改變了這一切，目前韓國的彩鈴業務滲透率已經超過了50％，在中國，自從2003年中國移動引入彩鈴業務以后，彩鈴業務出現了爆發式的增長，市場滲透率也有希望出現一個較大的突破，將達到20％。于是許多運營商和SP紛紛盯上了這個市場。移動和聯通各省公司紛紛推出彩鈴業務，電信和網通也打算在小靈通上及時開展這項業務。

　　中國移動在2003年5月17日電信日當天推出彩鈴業務后，用戶增長便一發不可收拾，隨后中國聯通也推出了類似的炫鈴業務，首先在其高端用戶占主流的CDMA網中開展，商用之后進一步擴大炫鈴的用戶容量，進一步使聯通130/131號段的GSM網用戶也可以和CDMA用戶一樣使用炫鈴服務。固網運營商也對彩鈴業務表現出了極大興趣，中國網通上海分公司在其固定電話服務上開通了彩鈴業務，成為網通各分公司中第一家在固話上開通彩鈴業務的運營商。同樣電信和網通會在今年晚些時候先為其網內的小靈通用戶開通彩鈴業務。固網運營商的加入無形中將彩鈴的市場空間擴大了一倍，作為一項全新的話音業務，彩鈴不像短信、呼叫轉移等業務那樣對原有語音業務有替代性，它所帶來的，完全是全新的收益。現在彩鈴正處于快速發展階段,到2006年彩鈴市場在中國將進入成熟期. 根據預測，國內會有20%的電話用戶會成為彩鈴用戶,整個市場規模將達到50億人民幣。

CRBT業務的服務種類
　　1. 默認彩鈴
　　2. 時間區分彩鈴
　　3. 區分主叫號碼的彩鈴
　　4. 彩鈴送禮、復制、素要
　　5. 特定號碼業務
　　6. 特殊紀念日業務
　　7. 音樂盒業務
　　8. 個性化我的聲音業務
　　9. 企業宣傳業務

第二章 CRBT在不同網絡的實現模式

移動網絡中CRBT業務解決方案

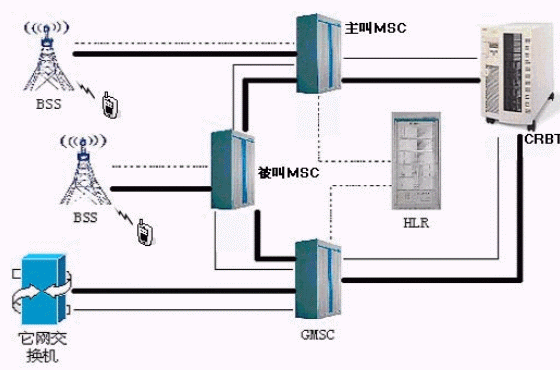

　　移動網絡CRBT解決方案主要由網關移動業務交換中心（GMSC），移動業務交換中心（MSC），歸屬位置寄存器（HLR），CRBT平臺等部分組成，其中需要使用GMSC實現與它網交換機進行互聯，網絡拓?fù)鋱D如下：


PSTN公網CRBT業務解決方案

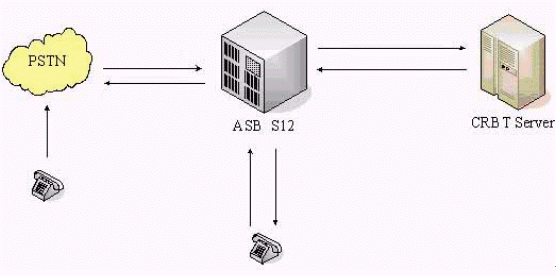

　　PSTN網絡中的解決方案由本局交換機和CRBT業務平臺構成，它與移動網構建模式不同的是業務的觸發是由被叫用戶所在交換局進行并完成，具體網絡拓?fù)鋱D如下所示：


iPAS小靈通網絡CRBT業務解決方案

　　該構建方式與移動網中相類似，目前iPAS網絡中已經具備類似MSC、VLR和HLR的功能設備，具備存儲CRBT業務用戶簽約信息等基本條件，通過引入CRBT平臺就可方便地在網絡中引入彩鈴（炫鈴）等業務。由于目前在iPAS網絡中尚未建設成完整的智能網，所以CRBT業務的主要實現方式還是有以下兩種方式：

A--路由迂回的實現模式

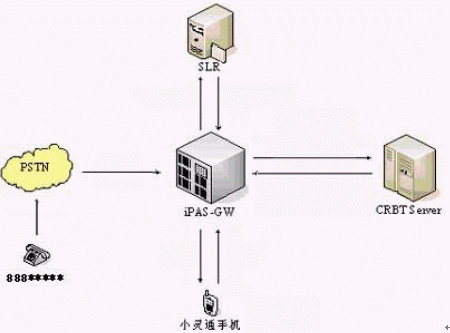

　　以UT斯達康的iPAS網絡為例進行說明，被叫端局的iPAS-GW 可根據用戶的屬性決定用戶是否訂閱CRBT業務，如果被叫用戶訂閱了該項業務，則 iPAS-GW 將呼叫轉到CRBT平臺，由該平臺在被叫號碼前加撥特殊前綴后繼續向iPAS-GW發起新的呼叫，同時根據主叫號碼所選擇個性化鈴聲向主叫用戶放音，而iPAS-GW則直接接續被叫小靈通用戶，當被叫用戶摘機后，CRBT平臺負責將主、被叫接通，也就是說在通話過程中始終要占用CRBT平臺的話路資源和 iPAS-GW 的中繼資源。如下圖所示：

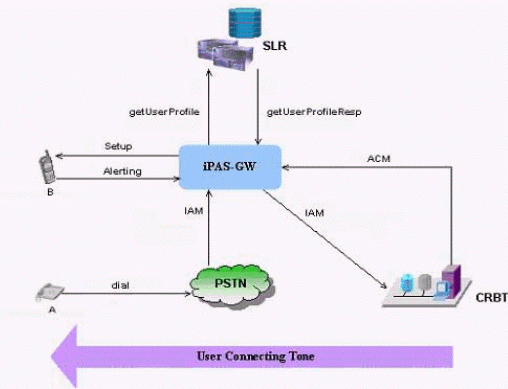

B--無路由迂回的實現模式


第三章 CRBT業務平臺的構成

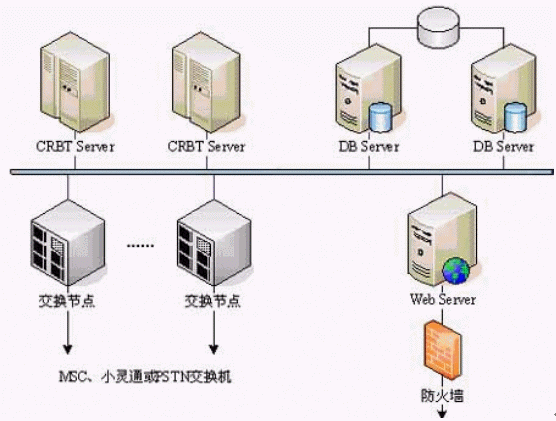

CRBT業務解決方案平臺主要由以下主要功能實體構成：


各功能構件模塊主要功能和特性如下：

CRBT Server
　　這是業務平臺中主控業務邏輯運行的功能實體，管理和控制平臺業務的運行、對業務腳本進行管理并對業務進行監控和統計，是平臺的功能核心。它基于中間件中的事務處理服務器模塊進行開發，具有分布式和容錯式的架構設計，以達到電信級別的運行要求。另外，為了能夠降低小規模的業務平臺的建設成本，該模塊也能夠運行在安裝Linux的PC服務器或工控機上。

　　為保證系統運行的可靠性，該實體模塊可根據硬件平臺結構的不同采用HA雙機熱備或負荷分擔的方式運行。

交換/接入節點
　　該模塊的主要功能是負責業務用戶的話路接入、CRBT的播放以及線路交換，另外根據用戶所選用硬件設備的不同，還能夠支持分布式電話會議、傳真存儲收發與轉發、FSK通訊、短信/彩信等功能。它遵循中間件中的擴展服務器接口進行開發，可以采用獨立的物理實體，也能夠和該模塊共用物理實體，具有與該模塊相同的可用性和可靠性。

　　該模塊采用工控機與三匯高密度板卡配合的運行方式時，單節點中繼容量可以達到4E1到64E1，單點數字信號處理能力大于2.6GIPS，同時支持SS1、SS7（ISUP or TUP）、ISDN信令。同時該模塊可獨立工作也可通過數據網絡互聯，在該模塊的控制下進行協同工作，理論上可進行無最大數量限制的擴容。

　　目前該模塊支持的主要硬件采用Intel X86處理器的CPCI總線服務器（安裝Windows 2003 Server）＋三匯SHD系列數字中繼卡（1E1-16E1）

DB Server
　　該模塊主要運行通用數據庫，目前采用Oracle 8.1.7或以上版本，運行與UNIX或Linux操作系統上，主要的特點和性能指標可參見有關廠家的技術資料。

　　如果用戶需要平臺采用第三方數據庫中的數據，可以根據平臺提供的數據庫訪問協議進行互聯。

第四章 大規模及超大規模CRBT平臺的構建

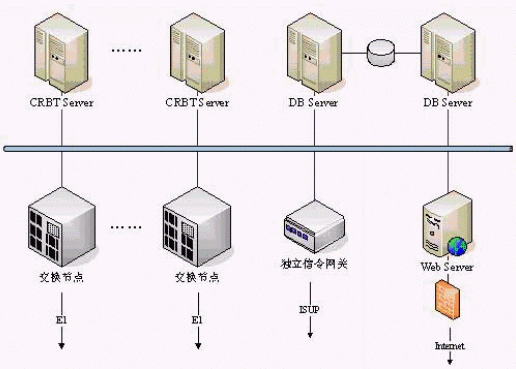

　　在彩鈴用戶數量可能超過10萬（按照目前統計數據顯示的用戶比例，至少應當具有100萬以上人口的基礎用戶）的地市，對系統的可靠性、今后業務發展的靈活性要求很高，在這種情況下可以采用全分布式系統結構來構建大規模和超大規模的CRBT業務平臺。
如下圖所示：


功能構架說明如下：

　　1、系統中的多臺CRBT Server主機采用高性能的UNIX服務器，負荷分擔的運行方式，多機間協同工作，互為備份。

　　2、 DB Server主機采用高性能的UNIX服務器，安裝Oracle8.1.7數據庫，并采用Raid5鏡像的磁盤陣列和原廠商Cluster軟件進行雙機熱備。

　　3、 交換節點采用多臺分布式結構，其主機采用X86架構的CPCI總線工業控制機，雙電源、SCSI硬盤做RAID1鏡像，配置1G以上內存，安裝Windows 2003 Server操作系統，采用三匯SDH系列數字中繼卡。

　　4、 系統中還增加了獨立的信令網關來連接交換網絡中的七號信令鏈路，以達到更高的信令鏈路可靠性，硬件采用三匯SHGW系列信令網關。

　　基于以上配置的平臺于我公司平臺軟件相結合，能夠采用平滑的擴容能力提供100個E1之上的中繼處理，可支持10萬（采用路由迂回的實現方式）～30萬（采用無路由迂回的實現方式）以上數量CRBT用戶的使用

第五章 彩鈴平臺的網絡安全性

　　對于經營CRBT業務的SP或ICP來說，擁有更大的訪問量和更多用戶是最終目標，但同時，又會帶來系統安全方面的隱患，尤其是這種安全隱患可能影響到基礎電信業務的提供。因此，好的網絡設計方案不但可以給他們帶來網絡的安全，而且可以不對網絡造成任何影響，最好還可以提高服務器的響應速度。

　　網絡安全的含義應當包含兩層含義：保證數據網絡不受外部攻擊以及業務的可靠運行。

　　一套完整的CRBT平臺從功能上分析可以由兩部分構成：面向電信網絡提供通話服務的交換平臺部分和面向Internet網絡用戶的業務管理部分，兩部分之間主要依靠數據庫來進行邏輯上的連接，如下圖所示：


　　要保證整個CRBT業務平臺的安全性，應當從兩個方面入手：一是保證Web服務器的安全，二是在Web服務器一旦被攻擊后能夠防止黑客對數據庫和交換平臺進行破壞。

1、對數據網絡的保護
　　采用防火墻對數據網絡進行保護

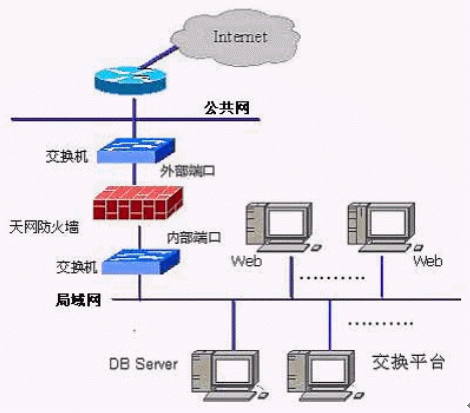

　　對整個系統網絡的保護首先要從保護內部網絡避免受到Internet網上的攻擊為主，可以采用高可靠性的防火墻作為主要手段，網絡拓?fù)鋱D如下圖所示：


　　采用防火墻后，可將整個網絡劃分成物理上獨立的兩個網段，即公共網段（Public Network）和私有網段（Private Network）。其中公共網段提供面向Internet的廣域網連接和接受互聯網用戶訪問的支持；私有網段安放Web服務器、數據庫服務器和交換平臺，提供CRBT業務功能及管理服務。

　　防火墻的主要功能是過濾非法訪問，同時也可以使用防火墻的日志功能對訪問進行記錄，從而更有效地追蹤入侵者，另外防火墻的存在可以有效地防止來自網絡的拒絕服務攻擊。

Web服務器自身安全性的考慮

　　從網絡連接的角度考慮，在私有網段中，Web服務器安裝兩塊網卡，一塊網卡通過防火墻連接Internet網，另一塊通過內部交換機連接數據庫服務器，來進一步杜絕可能通過Web服務器對內網進行的攻擊。

　　從軟件安全性的角度考慮，WEB服務器應該是建立在操作系統上的，其安全性與兩個要素相關：一個是WEB服務器軟件，另一個是操作系統本身。

　　目前，包括Linux、Win2003等在內的網絡操作系統大都提供了較完備的審計與日志功能。啟用操作系統的審計與日志功能，給相關的訪問者適當?shù)臋?quán)限，并使用IDS等軟件對系統進行審計與授權，即可以有效地提升系統的安全等級。

2、對電信網絡的安全性和可靠性保障
　　該平臺主要通過7號信令網絡和話路中繼與電信網絡進行連接，平臺本身難以受到外部的攻擊，因此對電信網絡的安全性保障主要體現在平臺內部設備部分失效時是否能夠繼續保證基礎通話業務的正常運行，主要的手段如下：

系統軟硬件的容錯
　　該平臺的系統和軟件設計上充分考慮了對可能出現的軟、硬件故障的監控可處理，主要具有以下特征：

　　1、 全系統以及子系統內部均采用模塊化設計，內部修改及功能追加不影響當前的外部接口特性，具有整體高可靠性和運行穩定性；
　　2、 網絡數據、業務邏輯和用戶數據間相互獨立，以保證數據訪問的一致性和可靠性；
　　3、 軟件采用分布式結構，具有良好的容錯能力，一般故障不會影響系統的正常運轉；
　　4、 軟件設計有錯誤防護能力，嚴重故障的不良影響也被限定在最小范圍內；
　　5、 軟件具有故障監視能力，對發生的故障能進行監測、記錄與告警，必要時可提示用戶進行系統的手工恢復。

話務量監控和流量控制

　　該平臺的軟件設計上還充分考慮了對瞬時高話務量的抗符合能力，在系統運行期間可實時監控系統的瞬時話務量和系統負荷，并能在業務層面或信令層面自行啟動流量控制以保證平臺的正常運行。

系統結構設計

　　為避免單點故障對業務產生的影響，系統中所有的組件都為N+1配置。軟件的分布式體系結構允許解決方案具有很高的靈活性；關閉一個CRBT Server不會對系統運行造成不良影響。數據盤和系統盤都是熱拔插并進行冗余備份的，所以當系統正在運行時，更換一個故障盤也不會使業務關閉。此外，系統還可采用雙磁盤控制器訪問數據盤，雙磁盤總線和RAID 5級技術提供磁盤鏡像保護。同時，各子系統的電源也采用多路配置。

　　在網絡連接上，CRBT平臺采用ISUP信令鏈路連接PHS交換機，每一對信令點間均開放兩條信令鏈路以達到備份目的。

3、嚴重故障的解決
　　該業務平臺可能出現的最嚴重的故障主要有兩種：數據庫服務器停機或交換節點停機，這兩種故障的出現都會造成CRBT業務的失效，但我們可采用以下措施保證用戶基本通話功能不受影響：

A-數據庫服務器停機的情況
　　數據庫服務器停機后，業務平臺將無法正確獲得注冊用戶設置的彩鈴信息，這時CRBT平臺的交換節點依然按照正常流程對用戶進行接續，同時向主叫方播放普通的回鈴音，以保證用戶的基本通話功能。

B-交換節點停機的情況
　　如果交換節點停機，意味著PHS交換機無法將呼叫正常送到業務平臺上，此時的處理需要PHS交換機與CRBT平臺配合處理。以我們與UT斯達康公司的iPAS系統測試為例，當交換節點停機時，ISUP信令鏈路將失效，此時iPAS到平臺的電路狀態均為不可用，iPAS系統中的交換機將不再把CRBT業務用戶的呼叫轉發到平臺，而是直接進行接續，使用iPAS內部的IVR設備播放普通回鈴音，以保證用戶的基本通話功能。

杭州三匯公司供稿 CTI論壇編輯
