恒訊達HXD09語音交換機應用遼寧銀聯移動語音交易系統
2009/09/07
一:概述
1．項目背景
現代社會電子商務飛速發展，非面對面支付需求與日俱增，網絡支付、手機支付也隨之興盛，但仍受各種局限，比如網絡支付門檻較高，手機支付以短信或WAP方式為主，操作復雜，經濟性、安全性較差，且額度受限。因此,
迫切需要一種能提供更為便捷、安全、經濟、即時的支付方式. 不單可應用于電子客票領域，還廣泛應用于電視購物、網上購物等各種非面對面支付領域。使用戶手機就可以隨時隨地完成支付；商戶手機、電腦變成專屬POS機，隨時隨地輕松收款；銀行也可無成本將POS擴大到傳統POS無法覆蓋的領域，擴大POS支付范圍。
二:系統綜述
1.總體結構
系統可以劃分成以下3個子系統：
1．統一服務門戶。統一服務門戶為用戶、服務商和合作伙伴提供了統一的服務界面。用戶可以在統一門戶享受單點登陸、收費和查帳等服務。服務商和合作伙伴可以通過統一門戶發布服務信息、查詢服務收入和自動服務。
2．業務管理系統。系統中的所有使用者包括用戶、系統操作員、服務商和合作伙伴等統一使用管理系統進行管理。能為提供認證服務、個性化服務、計費等大部分的系統功能和服務提供用戶數據。服務目錄系統管理所有服務商、合作伙伴的服務信息，包括內容信息和收費信息等。
3. IVR業務系統。 IVR業務系統包括基本電話流程呼入與自動呼出，TTS子系統，數據加密子系統.

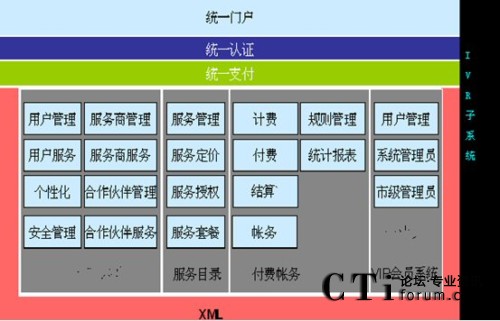

結構如下圖:

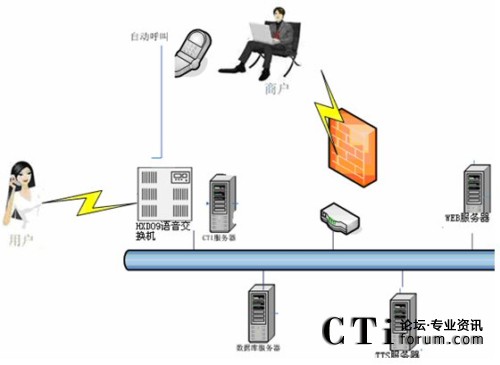

網絡拓樸圖如下:
2．設計原則
系統在設計上以服務為中心，充分考慮銀聯的商業模型，為銀聯提供了一個強大、靈活、穩定、安全的新業務支撐平臺。在技術實現上堅持以下原則：
靈活性:考慮到銀聯的業務特點，系統具有高度的靈活性，銀聯能夠快速更改現有的業務規則。
可擴展性:系統能夠在數據、業務、服務三個級別上任意擴展，能夠滿足未來業務發展的需要。
先進性:系統采用一系列業界領先的技術和體系結構。
開放性:系統全面遵循各種國際標準，尤其是Internet標準，能夠與現有系統進行完美的銜接與互操作。
可組裝性:系統的模塊之間是松耦合的，多數模塊可以獨立安裝和運行.
3.系統主要功能和服務
- 登陸/認證。用戶只須撥打特服號96118或網頁登陸，即可訪問所有的IVR內容和相關服務。
- 綁定或取消銀行帳號。
- 設置或修改登陸密碼。
- 查詢訂單信息。
- 實時支付
- 產品信息語音播報
- 余額查詢
- 自動合成TTS，語音播報
- 下單收款。
- 自動外呼
三:IVR子系統
1．概述
IVR子系統是服務提供和支付結算的基礎。通過IVR系統，系統獲得極大的靈活性和可擴展性。
IVR子系統的關鍵要素是：
(1)所有客戶通過電話流程輸入和輸出的信息都通過數據加密，保證其安全性
(2)所有業務邏輯與平臺無關性，其數據交互通過TCP/IP報文轉發處理
(3)功能模塊化處理
(4)方便快捷集成第三方中間件,如，TTS系統，短信系統。
現階段，IVR子系統可以容納在線60路用戶語音。
IVR的擴展性:可根據系統今后的需求增加同時在線用戶數最多可達512路；可同時增加傳真子系統。
以上擴展跟業務系統邏輯無關，業務邏輯和IVR流程不用做任何修改。
2.IVR業務功能描述

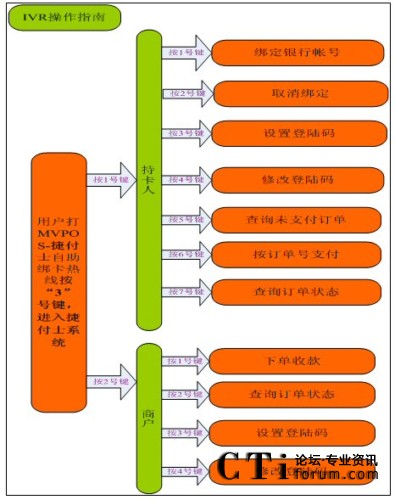

如圖為IVR系統功能結構圖:
2.1 IVR各功能詳細流程圖

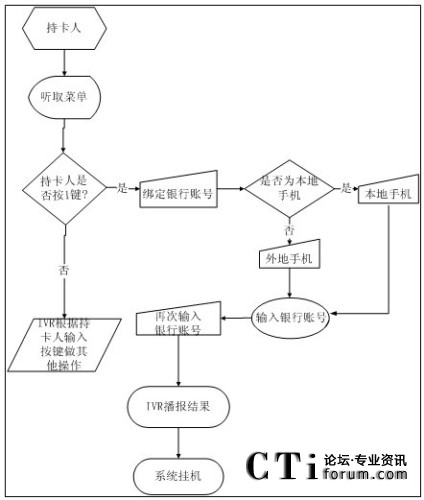

2..1.1.綁定銀行帳號

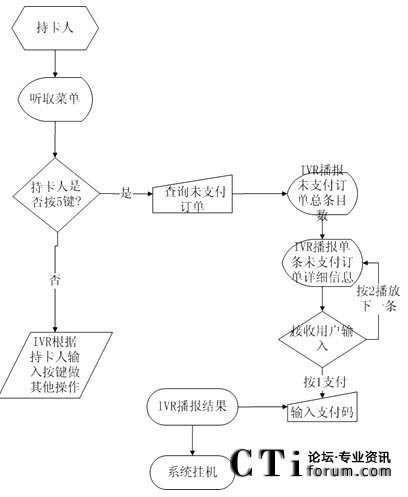

2..1.2 查詢未支付訂單

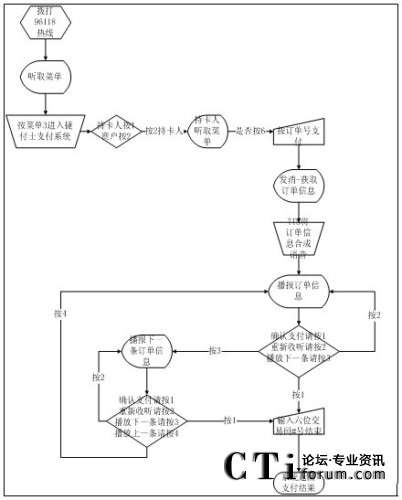

2.1.3按訂單支付
