XRRU數字射頻拉遠產品—開啟數字時代的“新寵兒”

2011/09/22

　　一、數字時代展望

　　在2G、3G無線網絡建設中，模擬光纖直放站一直是無線網絡優化中的重要產品，由于其成本低、架設簡單，已在現存網絡建設中大量使用。但是由于模擬光纖直放站本身技術的特點，其對應用環境，組網方式等都有特定要求，限制了其更大范圍的應用。烽火科技成功開發出XRRU（數字光纖射頻拉遠）系列產品，一舉開啟直放站數字體驗時代的大門。

　　二、初識XRRU

　　XRRU系列產品是采用數字技術的全新一代數字射頻拉遠產品，突破模擬直放站技術限制，實現更靈活的網絡配置和更優異的射頻指標；可替代傳統光纖直放站進行無線信號覆蓋；可用于高速鐵路覆蓋、高速公路覆蓋、小區覆蓋、城中村覆蓋等場景覆蓋。

　�。�1）XRRU產品特征

　　XRRU產品支持射頻和基帶的跳頻模式，用數字光纖的方式來進行移動通信信號的傳輸，由于采用數字光纖技術，其具有如下特點：

　　（2）XRRU與傳統光纖直放站對比

　　XRRU與傳統光纖直放站對比如下：

傳統直放站
XRRU數字產品
噪聲疊加嚴重，不支持遠端級聯 抑制噪聲疊加，信號可多次再生，支持遠端站級聯
組網方式固定 組網方式靈活（鏈形、星形、環形、混合型組網）
對光纖資源利用率低 級聯組網能力，主、分集信號單纖傳輸技術，對光纖資源利用率高
無法補償各個遠端站之間的時延，各遠端覆蓋重疊區存在多徑干擾 可以通過自動或者手動調整時延，消除各個覆蓋區之間的干擾

　　三、XRRU應用領域

　　由于數字射頻拉遠高功率、低噪聲、傳輸距離長、組網靈活。適用于機場、車站、高速公路、旅游區、大型廠礦企業、大城市的衛星城、偏遠的居民區、農村的鄉鎮等移動通信的盲區和陰影區，能填補盲區、擴大基站的覆蓋范圍。

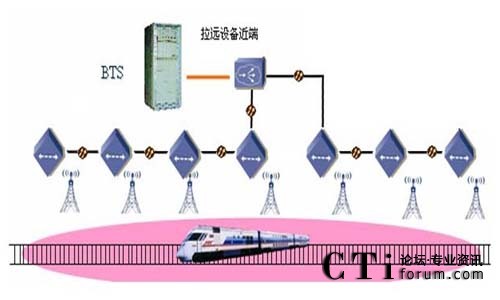

　　（1）、高鐵、高速公路，隧道覆蓋解決方案——利用XRRU設備長距離覆蓋，級聯數量多，支持時延調整功能

　　該類型覆蓋區域沿線縱深長，覆蓋距離遠，而數字射頻拉遠設備支持1×4（并）×16（串）組網方式，可進行超遠距離的覆蓋。

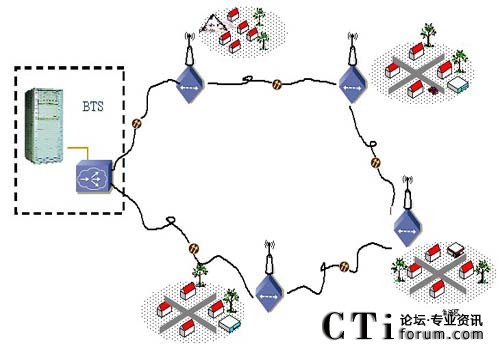

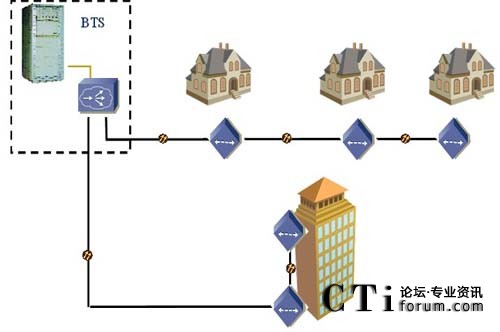

　　（2）、小區覆蓋、大型室內覆蓋解決方案——利用XRRU產品支持混合組網

　　該類型覆蓋區域建筑物密集，分布不規則，烽火科技XRRU系列產品支持環形、鏈型及混合型組網方式。

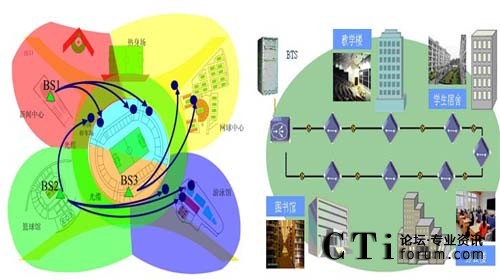

　　（3）、體育場館、大學院校、應急通信保障——利用XRRU系列產品的話務統計、載波調度功能

　　該類型區域話務量分配較為固定，且具有一定的可預見性，烽火科技XRRU系列產品具有話務量統計功能，可實時保障該區域的移動通信。




　　（4）、鄉鎮、農村、郊區覆蓋——利用XRRU系列產品設備大功率輸出，支持寬帶、選頻功能

　　該覆蓋區域面積較廣，且具有較強的市場潛力，烽火科技XRRU設備最大輸出功率達60W，可滿足大面積覆蓋需求。


　　四、XRRU經典案例

　　1、京滬高鐵滄州段覆蓋

　　京滬高鐵滄州段全長145公里，經過青縣、滄縣、滄州市區、泊頭、東光、吳橋等縣市區，南端約60公里與衡水緊鄰。

　　由于市區高鐵沿線附近基站較多，高速列車經過時車速較快，信號不能及時切換，再加上高鐵車箱損耗較大，造成通話質量較差、掉話等問題。

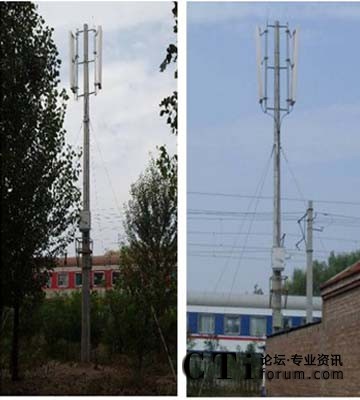

　　為了加強高鐵深度覆蓋，烽火科技采用數字光纖直放站對京滬高鐵滄州段進行專項覆蓋，在達到最佳覆蓋效果的同時，能充分利用基站的載頻資源。


　　本工程為六段進行覆蓋，共采用GRRU近端機6臺、遠端機56臺。

　　設備選型：

　　本項目中使用的設備為GRRU，采用多種組網方式：菊花型、星型、環形。充分體現出GRRU設備的時延調整功能、上行底噪抑制功能、上行分集接收功能，在滿足高鐵覆蓋的基礎上，通過合理的網絡優化解決了泄漏信號對公網的干擾問題，使得移動通信網絡在整體的服務質量上得到明顯提升。

　　南霞口——其林臥段系統組網示意圖：

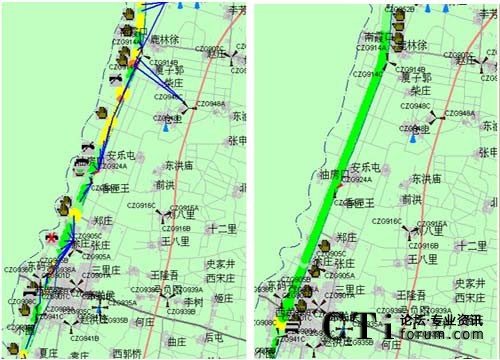

　　覆蓋前后電平對比：

CTI論壇報道
