陜西省咸陽市質監局部署視頻會議系統
2012/02/17
1、項目背景
本次項目建設旨在建設咸陽市質監局下屬11個縣級質監局的網絡基礎平臺，以及在此之上建設覆蓋1個中心主會場和11個縣級分會場的視頻會議。主會場及分會場由網絡設備及MCU和視頻終端設備組成。整個網絡傳輸依靠IP網絡，共需建設1個控制中心和1個主會場，11個分會場的標清視頻會議系統。
本次在進行網絡會議培訓系統建設時從市局到各個縣區局之間，采用2M的IP傳輸帶寬，采用H.264圖像編解碼，圖像質量實現4CIF效果，同時在選擇網絡設備時必須充分考慮網絡設備QoS等保證技術，對原有網絡及會議系統的相關協議和標準可以完全兼容。
2、視頻會議組網方案
2.1 視頻會議組網圖
視頻會議組網如下圖所示：

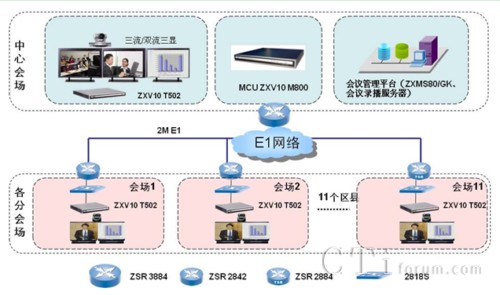

圖1:視頻會議系統IP組網示意圖
2.2 組網方案說明
1) 網絡方案
咸陽市質監局廣域網建設主要實現咸陽市質監局連接下屬11個區縣的廣域網絡，通過廣域網的建設為質監局內部實現辦公系統自動化和視頻會議系統提供網絡基礎平臺。質監局廣域網平臺的互聯主要采用租用運營商2M的專線的帶寬方式。
在咸陽市質監局現有ZSR 3884路由器上擴展8端口E1接口板，加上原來已有的E1接口端口，可以滿足本次網絡建設的互聯要求，在縣局根據實際需要配置ZSR 2884、2842路由器和接入交換機2818S各一臺，利用租用的運營商2M SDH線路與縣局2884和2842路由器互聯，組建成互聯互通的網絡基礎平臺，為視頻會議的開展提供網絡基礎。
2) 視頻會議方案
本視頻會議方案采用IP 網絡進行網絡承載，組織召開會議。在市局機房或控制室，配置ZXV10 M800 MCU設備和會議管理服務器1套，下掛主會場以及各個標清終端共12套；
各會場根據具體需求，配置ZXV10 T502分體式終端。支持H.263、H.263+、H.264，支持H.264的4CIF活動視頻，內置VBOX雙流盒（最高SXGA分辨率1280×1024），支持雙流，H.235加密，H.460防火墻穿越，具備藍牙接口，電話接口以及ADSL接入等功能，支持字幕，短消息，橫幅，含紅外遙控器，麥克風和CCD攝像機各1套。
3、方案特點
中興視頻會議整體解決方案， 充分考慮了視頻會議系統的穩定性、先進性、安全性、兼容性和擴展性。
1) 高穩定、高可靠性的系統架構
采用穩定可靠的嵌入式實時操作系統和先進的體系結構，設備的穩定性達到電信級的標準要求。
2) 系統技術的領先性
支持H.264編解碼協議、H.460 防火墻穿越、H.235加密、H.239雙視頻流、T.140短消息橫幅、藍牙技術等先進技術，最高支持8M帶寬和4CIF圖像分辨率，為用戶提供DVD級的高清晰會議體驗。
3) 完備的安全及診斷措施
具有用戶多級管理、界面鎖定、日志、在線升級以及多種診斷并修復故障方法。
4) 互連互通性
中興視頻會議系統是按照標準的H.323系統框架進行開發的，具有非常良好的互聯互通性。
