P2P-SIP輕松實現多媒體會話
深圳市國人通信有限公司 胡明春 2006/12/08
SIP協議憑借其簡單、易于擴展、便于實現等諸多優點越來越得到業界的青睞，它正逐步成為NGN（下一代網絡）和3G多媒體子系統域中的重要協議，本文針對SIP服務在部署中出現的“單點失效”和“性能瓶頸”等問題給出了詳細的解決方案。
針對SIP服務在部署中出現的“單點失效”和“性能瓶頸”問題，提出了基于P2P技術的SIP服務網絡的結構。這種結構利用現有SIP設施，只做部分升級就能提供非常優越的性能。文中給出了實現方案并重點分析了P2P-SIP網絡處理注冊和呼叫的流程。并介紹了P2P技術、Chord協議和互聯網工程任務組IETF在P2P-SIP方面的研究進展。
SIP服務現狀
SIP （Session Initiation Protocol，會話初始化協議）是在Internet節點間建立多媒體會話的控制信令，由IETF制定。SIP協議簡單、可擴展性強，被很多互聯網電話業務采用，成為VoIP的兩大協議之一。VoIP是下一代互聯網（NGN）的重要組成部分，因為可以提供更豐富的業務和更低廉的通話費用，最近幾年發展迅猛。據iResearch 整理的資料顯示，2004年全球VoIP 服務市場規模已經達到35 億美元，在未來兩年仍將呈現高速增長的趨勢，預計2008年市場規模將達到210 億美元。
在用戶高速增長的同時，現有的SIP服務器也普遍反映出一些不足：“單點失效”和“性能瓶頸”問題。SIP按域劃分用戶（比如ccw.com.cn就是一個域，而www.ccw.com.cn就是該域內提供網頁瀏覽的一臺www服務器），每個域有一臺SIP服務器，用戶連上本域的服務器。如果用戶所在域的服務器宕機，用戶就不能使用SIP服務。這就是所謂的“單點失效”問題。當某個域內的用戶數目龐大時，單臺服務器就會性能不足。如果使用多臺服務器，為維護服務器之間的一致性又會增加配置的復雜性和增大性能損耗，性能提升十分有限。這就是所謂的“性能瓶頸”問題。
Skype使用P2P（Point to Point，點對點）機制解決了這兩個問題。Skype網絡把節點分為超級和普通兩種。超級節點通過P2P機制互聯，為普通節點提供注冊服務。當超級節點失效時，它所管理的普通節點會注冊到其他超級節點上，避免了“單點失效”。當網絡處理能力不夠時，部分普通節點會轉換成超級節點以增大網絡容量，打破了“性能瓶頸”�？窟@種結構，Skype做到了全球注冊用戶超過1億，同時在線人數突破700萬�？上kype使用私有協議，無法接入市場上大量的VoIP設備。
Skype的成功，使得IETF開始借鑒P2P的機制來提升SIP。威廉瑪麗學院的David A. Brayn就提出了擴展SIP的Register請求，將其用做P2P的信令。P2P的優點是沒有中心服務器，節點間分擔負載。沒有中心服務器，就不會“單點失效”；節點間分擔負載，增加節點就能迅速增大系統容量。而且在P2P中，增加節點的操作幾乎是“零配置”的。
P2P-SIP網絡的結構

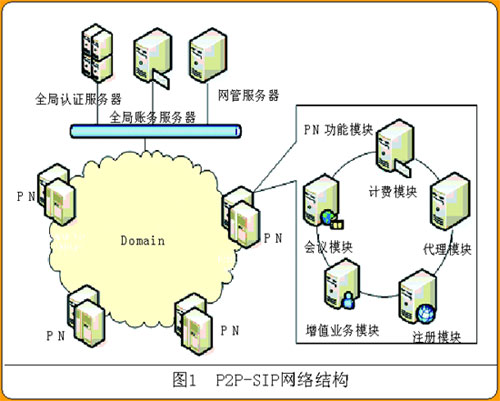

在IETF的設想中，每個SIP節點同時也是P2P節點。節點間地位平等，沒有普通節點和超級節點的差別。這種設計要求現有SIP設備做重大改動，而且無法將SIP服務做商業化運營。而本文的設計充分考慮到SIP服務的商業化和電信級運營，不需要改動現有VoIP終端設備，只對現有SIP服務器的軟件做改動，而且改動很小。為區別于傳統的SIP服務器，本文把P2P化的SIP服務器叫做P2P-SIP Node，簡稱PN。具體的網絡結構如圖1所示。
在P2P-SIP網絡中，原來管理一個域的單臺服務器變成多臺PN，PN之間通過P2P機制互聯，彼此分擔負載。PN可以承擔原來服務中壓力最大的部分，比如注冊、代理和計費。用戶連接到任一PN，都可以有效使用服務。部分PN下線或故障不會影響到P2P-SIP網絡的正常運行。要擴大P2P-SIP網絡的容量，加入新的PN就可以了。
PN在地理上散布各處，邏輯上根據選用的P2P機制的不同可以是環形的（Chord協議）、矩陣的（CAN協議）、網狀的（Pastry協議和Tapestry協議）�；镜腜N至少包括注冊和代理兩種功能。為進行商業運營，可以部署全局認證服務器、全局賬務服務器和網管服務器等等，用于管理全部的用戶和所有的PN。
新的服務比如語音和視頻會議、語音郵箱、PSTN落地（即呼叫座機和手機）、自動和人工語音應答可以部署在PN上，也可以作為單臺服務器或服務器網絡的形式接入P2P-SIP網絡。
P2P-SIP網絡的實現
1. PN的結構
PN分為兩層。上面是SIP層，處理標準的SIP信令；下面是P2P層，使用特定的機制（本文的設計選用Chord協議）互聯各個PN的P2P層并維持它們之間的聯系。P2P層提供給SIP層的應用程序編程接口（API）只有函數find_responsible_pn(user)，該函數返回負責管理該user的PN的IP地址和端口。由于P2P-SIP網絡是動態的，所以負責管理某個用戶的PN在不同時段可能是不同的。

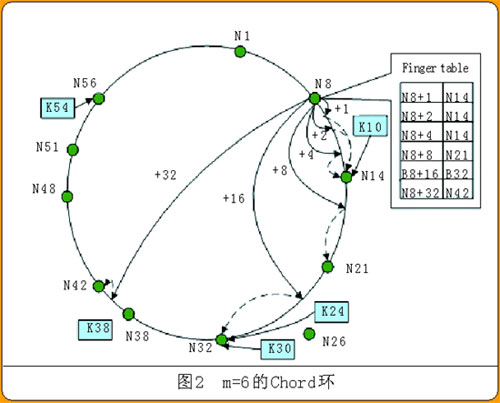

首先講一講Chord基礎知識，Chord是結構化的overlay。所謂overlay，是指P2P系統在物理連接的基礎上構建的邏輯網絡。而結構化的overlay，是指在overlay中，特定的資源由特定的節點管理；當查詢該資源時，根據某種路由規則，找到管理該資源的特定節點。Chord使用SHA-1哈希算法，哈希值為m個比特。共有2m個可能值分布在圓周上，稱做Chord環，如圖2所示。
圖中N表示節點，N后的數字是該節點的哈希值，一般通過哈希節點的IP地址得到。K表示資源，K后的數字是該資源的哈希值。Chord用在SIP中時，K應該是SIP URI，例如sip:humingchunno1@163.com。在Chord中，每個節點都負責管理一段哈�？臻g——順時針方向上之前一個節點到自己的范圍，哈希值落在該空間中的資源K的信息由本節點保存。例如節點N32就負責管理資源K24和K30的信息（圖2中指向N32的實線箭頭所示）。
當某個節點比如N8要詢問資源K30的信息時，N8首先要找到負責管理K30的節點N32。最簡單的做法是N8詢問順時針方向上自己后面的那個節點，稱做N8的successor，即N14。如果N14不負責K30，則N14詢問自己的successor，即N21。該操作反復進行，直至找到負責K30的節點N32為止。
這種查詢機制只要求節點知道順時針方向上自己后面那個節點的位置（自己的successor），查詢效率低，花費的平均時間是函數O(N/2)的值，N是Chord環的實際節點數。為提高查詢效率，Chord中每個節點除了記錄successor和predecessor（順時針方向上自己前面的那個節點)外，還要記錄m個其他節點。這m個節點由successor(n+2i-1)確定，其中n是本節點的哈希值，i是1到m間的整數。m個節點的集合就是finger表（圖2中給出N8的finger表）。這種方式下查詢資源花費的平均時間為O(logN)。
新節點，例如圖2中的N26，要加入Chord環時，先詢問自己知道的Chord中任一節點，假定為N8。N8通過查詢，發現N26的successor是N32，告知N26。N26得知后把successor設為N32，并通告N32自己的存在。N32得知后把predecessor設為N26，并把K24交由N26管理。N26則完成加入。
Chord中每個節點都要周期性地更新自己的successor、predecessor和finger表，以保證快速正確的查詢。理論的計算和實際的模擬顯示，Chord的容錯性很強，當網絡中50%的節點故障時，查詢失敗的機率也只有1.3%。
2. P2P-SIP網絡的形成和維護
在PN的配置文件中應該有一個配置項，其值是“IP地址:端口”或“域名：端口”的形式。存在多個值時，之間用空格分開。其值也可以為空，表示本PN是P2P-SIP網絡的第一個節點。值格式錯誤時，忽略該值。
PN啟動時，如果發現配置項的值為空，PN的Chord層就新建一個Chord環。如果配置項存在一個或多個值，Chord層就依次向這些值發請求直至收到成功應答。如果最終沒有收到成功應答，就提示錯誤或者新建一個Chord環。PN進入P2P-SIP網絡后，即PN的Chord層加入到Chord環中，需要從其successor處拷貝一份用戶注冊信息。
PN正常退出P2P-SIP網絡時，需要將自己管理的用戶注冊信息發給自己的successor。非正常退出時，P2P-SIP網絡會暫時丟失部分用戶的注冊信息。為保證注冊過的用戶始終可達，可以讓PN周期性地將它管理的用戶注冊信息通告自己的successor，甚至successor的successor。
P2P-SIP網絡的維護是PN的Chord層來做的。每個PN的Chord層都周期性地更新自己的successor、predecessor和finger表，從而及時地了解網絡的變化。
3. 請求處理過程
按照RFC3261的規定，SIP服務器（主要指代理服務器）處理請求時與請求的方法無關。我們將SIP服務器改造成PN時增加的步驟也應該是與方法無關的。下面我們通過詳細描述用戶的注冊和呼叫，來展示P2P-SIP網絡中PN處理請求的過程，并表明增加的步驟與方法無關。
用戶注冊過程
對用戶而言，注冊到P2P-SIP網絡的過程和注冊到SIP網絡的過程是相同的。只是在P2P-SIP網絡中，PN收到注冊請求時，并不立即記錄該條注冊信息，而是先調用函數find_responsible_pn(user)。如果返回的地址是PN自己，這才記錄下用戶注冊信息；如果返回的地址是其他PN，則PN會把注冊請求轉發給相應的PN。最終，注冊請求會被轉發到負責處理它的PN處，處理后產生的應答按原路返回。

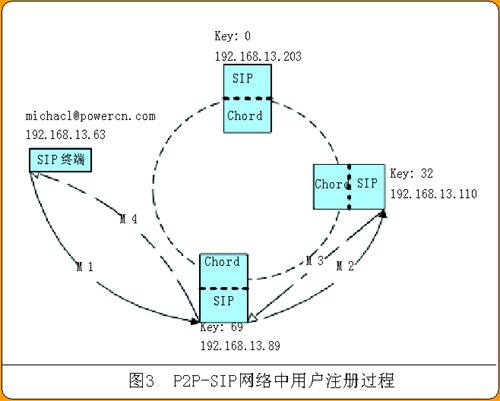

考慮到減輕PN轉發請求和記錄事務狀態的負擔，PN收到不該自己負責的注冊請求時，可以返回301 Moved Permanently應答。而把調用find_responsible_pn(user)得到的地址放在應答的Contact頭域中,具體的注冊過程如圖3所示。
- 第1步：終端發注冊請求
IP地址為192.168.13.63的SIP終端準備好REGISTER請求，發給P2P-SIP網絡中任一PN（比如Key為69的PN。在P2P-SIP中，Key值是通過哈希節點的IP地址和端口得到的）。如圖3中M1所示。
SIP終端可以通過多種方式獲得PN的IP地址和端口。比如用戶手動指定，或者使用終端默認的PN，或者使用終端上次進入P2P-SIP網絡時更新的PN列表。
- 第2步：PN轉發請求
Key值為69的PN收到REGISTER請求后，取得請求中To頭域里的SIP URI——表示注冊的信息屬于哪個用戶，調用find_responsible_pn(user)。返回值應該是“IP地址∶端口”字符串的形式。將返回值同本機“IP地址∶端口”作比較，如果相同，說明本機負責處理該請求，之后的處理流程遵循SIP標準；如果不同，就轉發REGISTER請求到該“IP地址∶端口”。
在本例中，SIP URI是michael@powercn.com，假定其哈希值是17，PN的Chord層會查找到負責處理該請求的PN Key值是32，find_responsible_pn(user)返回該PN的“IP地址∶端口”——192.168.13.110:5060。PN的SIP層比較該值發現不是自己，就將注冊請求轉發到該“IP地址∶端口”，如圖3中M2所示。
- 第3步：PN接受注冊，返回應答
Key值為32的PN收到REGISTER請求后，取得請求中To頭域里的SIP URI(michael@powercn.com)，調用find_responsible_pn(user)。返回值是192.168.13.110:5060，比較后發現是自己，說明自己負責管理該用戶，負責處理該用戶的注冊請求。之后的處理流程遵循SIP標準。假定注冊成功，PN返回200 OK應答。如圖3中M3所示。應答的返回遵循SIP標準，根據Via頭域按原路返回，不需要查找路徑，不會使用Chord層的操作。
- 第4步：SIP終端收到應答，完成注冊
Key值為69的PN收到來自192.168.13.110的應答，按照SIP標準處理，把應答發給192.168.13.63:5060。如圖3中M4所示。SIP終端收到200 OK應答，完成注冊。
用戶呼叫過程
對用戶而言，在P2P-SIP網絡中發起呼叫與在SIP網絡中發起呼叫相比沒什么不同。構造標準的INVITE請求，發給自己連接的PN（SIP服務器），然后等待應答。
在P2P-SIP網絡中，PN收到INVITE請求，進行必要處理后，取出請求中To頭域里的SIP URI（表示呼叫哪個用戶），調用find_responsible_pn(user)。如果返回值是PN自己，說明PN負責管理To頭域所標識的用戶，PN具有該用戶的注冊信息，之后的處理按SIP標準流程;

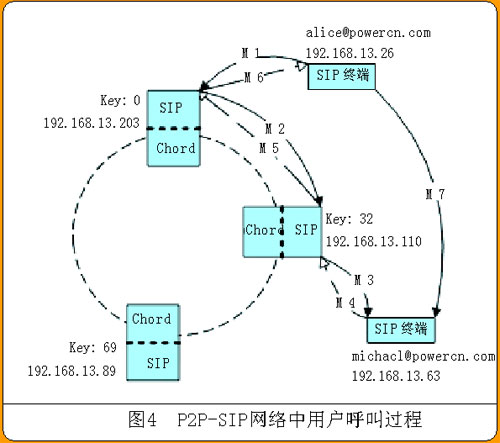

如果不是，則PN將INVITE請求轉發給find_responsible_pn(user)返回的“IP地址：端口”，具體的呼叫過程如圖4所示。
- 第1步：主叫發起呼叫
IP地址為192.168.13.26的用戶alice@powercn.com要呼叫用戶michael@powercn.com。alice可以把請求發給P2P-SIP網絡中任一PN�？紤]到要在P2P-SIP網絡上提供增值業務（比如計費），alice把INVITE請求發給管理它的PN更合適一點，在本例中是IP為192.168.13.203，Key值為0的PN。如圖4中M1所示。
- 第2步：PN轉發請求到PN
Key值為0的PN收到INVITE請求后，取得請求中To頭域里的SIP URI(michael@powercn.com)，調用find_responsible_pn(user)。返回值是192.168.13.110:5060。比較后發現不是自己，將請求轉發給192.168.13.110:5060。如圖4中M2所示。
- 第3步：PN轉發請求到被叫
IP地址為192.168.13.110的PN收到該請求，進行相同的處理。發現返回值是自己，說明PN管理該用戶，擁有該用戶的注冊請求。之后的處理流程遵循SIP標準，即在本地取得用戶michael的當前地址，然后轉發請求到該地址。如圖4中M3所示。
- 第4步：被叫接受呼叫，返回應答
用戶michael所在的SIP終端收到該請求，按照SIP標準進行處理。假定michael接受呼叫請求，則返回200 OK應答。如圖4中M4所示。
- 第5步：應答沿原路返回
應答的返回遵循SIP標準，根據Via頭域按原路返回，不需要查找路徑，不會使用Chord層的操作。如圖4中M5、M6所示。
- 第6步：主叫收到應答，發出確認，建立呼叫
用戶alice所在的SIP終端收到200 OK應答，用ACK請求進行確認。ACK請求不經過P2P-SIP網絡，直接發給用戶michael所在的SIP終端。如圖4中M7所示。用戶michael所在的SIP終端收到ACK確認請求，呼叫建立。結束通話時，michael和alice直接交換SIP信令，不經過P2P-SIP網絡。
按照本文所述的設計和實現方案，對原有的SIP軟交換平臺進行改造，在PN上實現了注冊、呼叫和計費功能。原來的語音郵箱和自動應答功能作為單臺媒體服務器接入P2P-SIP網絡，在P2P-SIP網絡內提供全局的用戶認證、撥號策略、賬務系統和網管服務。
基本的測試顯示，5臺處理能力為72萬次/小時BHCA（中文叫忙時試呼次數，是電信領域用來衡量服務器處理能力的重要指標，注冊用戶數在電信領域指的就是座機的數目）的普通PC機組成P2P-SIP網絡后其BHCA可以達到288萬次/小時，支持的注冊用戶數達48萬。
鏈接：SIP協議介紹
會話發起協議SIP(Session Initiation Protocol)是IETF制定的多媒體通信系統框架協議之一，它是一個基于文本的應用層控制協議，獨立于底層協議，用于建立、修改和終止IP網上的雙方或多方多媒體會話。SIP協議借鑒了HTTP、SMTP等協議，支持代理、重定向、登記定位用戶等功能。支持用戶移動，與RTP/RTCP、SDP、 RTSP、DNS等協議配合。支持Voice、Video、Data、Email、Presence、IM、Chat、Game等。
正如其名字所隱含的，SIP用于發起會話，它能控制多個參與者參加的多媒體會話的建立和終結，并能動態調整和修改會話屬性，如會話帶寬要求、傳輸?shù)拿襟w類型（語音、視頻和數據等）、媒體的編解碼格式、對組播和單播的支持等。
SIP協議憑借其簡單、易于擴展、便于實現等諸多優點越來越得到業界的青睞，它正逐步成為NGN（下一代網絡）和3G多媒體子系統域中的重要協議，并且市場上出現越來越多的支持SIP的客戶端軟件和智能多媒體終端，以及用SIP協議實現的服務器和軟交換設備。
