SIP在3G網絡中的應用

2007/04/24

圖1 SIP的網絡體系結構

　　圖1描述了SIP的基本網絡體系結構。用戶接入網絡后首先要向注冊服務器注冊，注冊信息寫入定位服務器中（定向服務器不屬于SIP網元，只是一個數據庫）。當用戶代理客戶UAC要發起呼叫時，它一般將呼叫請求消息發送給本域的出向代理服務器。媒體描述信息以SDP（SessionDescriptionProtocol）的形式在SIP消息體中被封裝并發送出去。代理服務器檢查被叫地址，將請求轉發（可能經過多個中間代理服務器的轉發），直至到達被叫域的代理服務器。被叫域的代理服務器通過查詢定位服務器確定被叫的確切位置，然后將請求轉發給被叫用戶代理服務器UAS。被叫UAS收到請求后，生成響應消息。響應消息將按照請求消息經過的路徑，原路返回到主叫UAC。主叫UAC根據響應消息的內容選擇是建立呼叫、重新發起呼叫或取消該呼叫。如果被叫沒有在歸屬地，主叫將通過重定位服務器重新定位被叫的位置，然后發起請求。

SIP有兩種類型的消息：

（1）請求：從客戶機發到服務器的消息。SIP核心規范定義了6種SIP請求：

　　INVITE—邀請用戶加入呼叫。

　　BYE—終止兩個用戶之間的呼叫。

　　OPTIONS—請求關于服務器能力的信息。

　　ACK—確認客戶機已經收到對INVITE的最終響應。

　　REGISTER—提供地址解析的映射，讓服務器知道其他用戶的位置。

　　INFO—用于會話中信令。

（2）應答：從服務器發到客戶機的消息，當服務器收到請求時，它就發出一個或多個應答。每個應答都有一個代表事務狀態的狀態碼（100-699的整數）。下面是常用的幾種應答及它們的狀態碼：

　　trying（100）—正在嘗試

　　ringing（180）—正在振鈴

　　sessionprogress（183）—會話進行

　　OK（200）—好

二、3GPPR5中IMS的基本結構

　　根據3GPP的定義，3G網絡被劃分為3個域：電路交換域、分組交換域、IP多媒體域（如圖2）。

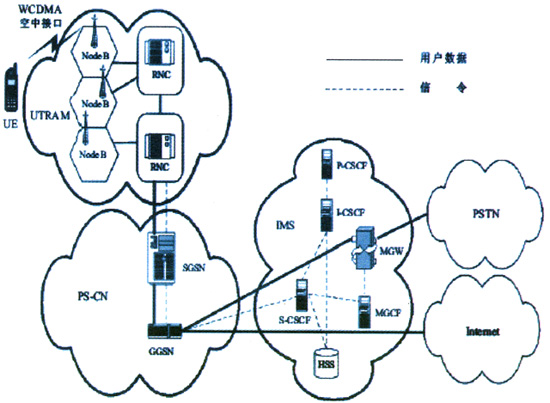

圖2 3GPP R5基本結構

　　 電路交換域與現有的2G網絡類似，采用電路交換技術提供話音業務。分組交換域是2.5G網絡中引入的，主要網元設備有SGSN（ServiceGPRSSwitchNode）和GGSN（Gateway GPRS Switch Node）。它們負責向終端提供IP連接，用戶通過該域進入因特網，用戶可以由此發送郵件，瀏覽網頁。它并沒有在IP之上定義任何特殊的體系結構，它主要是一種接入技術。IP多媒體域（即IMS，IP Multimedia Subsystem）是3GPP制定的UMTS R5版本中引入的，采用SIP作為主要的信令協議，使得移動運營商可以為用戶提供端到端的全IP的多媒體業務。

　　IMS由呼叫狀態控制功能CSCF（CallSessionControlFunction）、媒體網關控制功能MGCF（Media Gateway Control Function）、媒體網關MGW（Media Gateway）、歸屬地用戶服務器HSS（Home Subscriber Server）等功能實體組成。CSCF的種類包括P-CSCF（Proxy-CACF，代理CSCF）、I-CSCF（Interrogating CSCF，查詢CSCF）和S-CSCF（Serving CSCF，服務CSCF），本質上它們都是SIP服務器，處理SIP信令。

• P-CSCF是UE聯系IMS的第一步，是UE在被訪問域（漫游時）首先要訪問的點，進出的SIP消息都要通過P-CSCF。P-CSCF相當于SIP協議定義的邊界代理服務器。



• I-CSCF的功能是提供到歸屬網絡的入口，將歸屬網絡的拓撲圖對其它網絡隱藏起來，并通過HSS為特定用戶找出相應的S-CSCF。它是用戶終端漫游或者外來任務進入本地服務提供商網絡中的聯系點。當I-CSCF接到一個請求時，它將把請求路由到相應的S-CSCF。



• S-CSCF給用戶提供服務。當終端注冊時，它同本地域的S-CSCF聯系，本地S-CSCF向用戶提供用戶預定的服務。這樣的好處是用戶即使漫游到不支持某項業務的網絡也能像在本地一樣得到需要的服務。

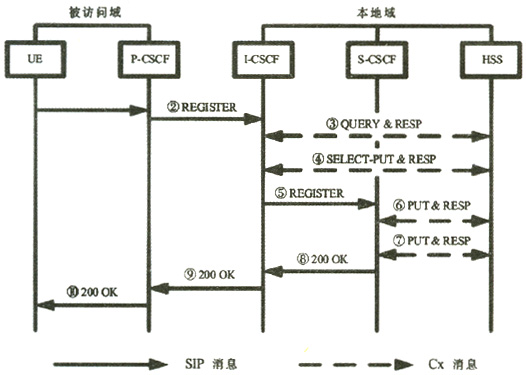

圖3 用戶注冊的信令流

四、在漫游用戶間的會話

　　一旦UE注冊到一個S-CSCF，語音和多媒體呼叫就可以建立了。兩用戶之間建立鏈路的過程實際上就是穿越各個CSCF的過程。總的來說是按照“主叫用戶◇主叫所在地P-CSCF◇主叫歸屬地S-CSCF◇被叫歸屬地S-CSCF ◇被叫所在地P-CSCF ◇被叫用戶”的路線。

　　用戶訪問地的SIPCSCF服務器是不會處理用戶業務的，它只起到了接入網絡、轉發信息的作用，給用戶提供業務服務以及用戶接入其他網絡（例如PSTN）都要依靠歸屬地的S-CSCF。用戶進入網絡時首先到訪問地的P-CSCF登記，告訴P-CSCF自己的歸屬地在哪里，就猶如外地人口到來先到訪問地公安局登記領取暫住證，并登記自己是誰，戶口所在地等信息。接著通過訪問地P-CSCF告訴歸屬地的S-CSCF自己的位置并更新HSS中的位置信息。當用戶發出會話請求時，訪問地P-CSCF將請求發往用戶歸屬地交由S-CSCF處理，同樣的，當有發往用戶的會話請求時，請求先到達歸屬地，歸屬地找到用戶的位置后再通過用戶訪問地P-CSCF與用戶取得聯系，建立鏈路。

　　如圖4所示是最普通的兩個漫游用戶的會話建立過程。一個完整的IMS呼叫分為會話邀請、資源預留、會話提供、會話連接、會話終止五個階段。

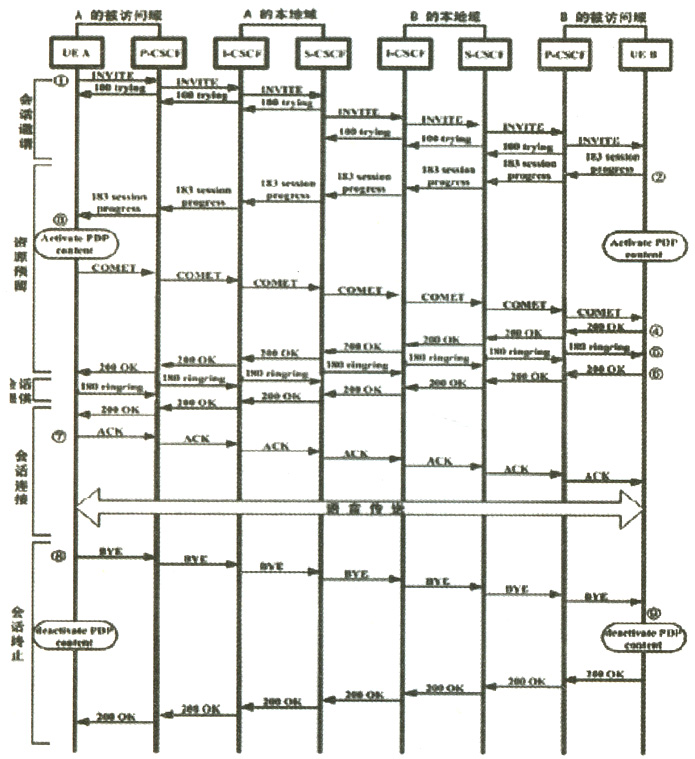

圖4 兩個漫游用戶會話的SIP信令交換

呼叫的過程如下：

（1）會話邀請

　　A向P-CSCF發送一個INVITE請求消息。該消息中有B和A的SIPURI。P-CSCF注意到A不屬于本地用戶并向A的歸屬地轉發該INVITE消息并返回100trying臨時應答A（表示已經發送A的請求，正在嘗試建立鏈路，A需要等待）。A的本地域I-CSCF向HSS查詢，并向A注冊時分配的S-CSCF轉發INVITE并返回100trying給外地P-CSCF。S-CSCF收到請求后將INVITE轉發給被叫B的本地域并返回100trying給I-CSCF。同樣，B歸屬地的I-CSCF接到請求后向HSS查詢并將請求轉發到B的歸屬地S-CSCF，該S-CSCF發現B正處在外地網絡中，于是將INVITE轉發到B目前所在地的P-CSCF，接著P-CSCF將請求最后傳給B。

（2）資源預留

　　B接受了這個會話請求，但此時他不回鈴?fù)ㄖ狝，他返回183sessionprocess應答表示他接受該會話，同時要求A對此表示確定，這個應答通過各個CSCF傳給A。同時B激活一個GPRSPDP上下文，它被用來通過IMS的IP接入點來建立語音通道。

　　A收到183應答后，同樣激活一個PDP上下文并通過CSCF建立的通道發送一個COMET消息給B，該消息含有A的語音通道的地址細節，并起確認作用。

（3）會話提供和會話連接

　　當接到COMET，B知道傳送語音的IP通道和服務質量參數已經被雙方預留，并且知道了語音通道的地址，因此B返回200OK確認消息。該消息包含了B的語音通道的地址細節。

　　A接到確認后，給B一個180振鈴信息，B聽到振鈴即給A一個200OK消息，最后A給B發送ACK確認信息，到此通信鏈路建立完成，接下來A和B可以進行通話了。

（4）會話終止

　　為了終止會話，A發送一個BYE消息給B。同時A撤銷他的PDP上下文。

　　B接到BYE消息后，它會撤消自己的PDP上下文，并返回一個200OK應答給A是房改呼叫使用的所有CSCF。

五、結束語

　　SIP協議是一個簡單、靈活的協議，具有很強的包容性，在保持其核心協議簡捷的基礎上建立了強大的擴充機制，所以利用SIP技術可以很容易的實現大量應用。我們可以毫無疑問，基于SIP的3GIMS將會給廣大用戶帶來更快捷、更豐富、更靈活的通信體驗。
