專網視頻會議走進企業

喻欣 2007/05/18

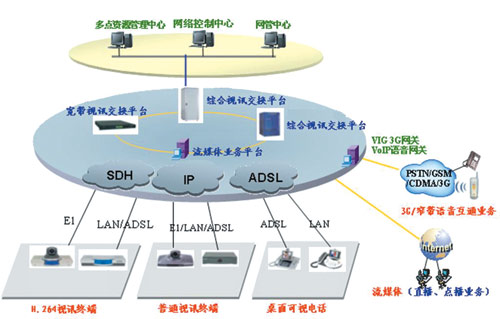

圖1 新一代H.264視訊系統

　　該省電信H.264視訊系統支持H.264、50/60場、H.239雙流技、SXGA輸入輸出、H.235加密等先進的技術，在業務支持上面面俱到。

　　豐富的業務提供能力: 基于同一個平臺，可以提供H.264高清晰視訊會議、可視辦公、電話會議、電話接入視訊會議、視訊會議的存儲直播點播、視訊終端和電話互通等功能，并兼容支持原來的H.261/H.263視訊會議。

　　全面實現智能化、自動化: 可以提供給用戶自動化的使用過程，用戶的會議召開、控制、結束等都可在終端側完成，系統支持MCU(多點控制單元)動態級聯、級聯會議自動控制、會議自動調度等智能化的業務管理功能，全面實現終端側自主使用，大大簡化了用戶的使用。

　　高清晰的視頻效果: 全面支持最新的H.264圖像編解碼協議，支持50/60場技術，在低帶寬和高帶寬的傳輸線路下，都可以為用戶提供高清晰度會議效果。

　　高清晰度的數據傳送功能: 支持SXGA輸入輸出，可以提供1280×1024高清晰度的無損數據傳送，并且支持最新的H.239雙流技術，視頻和數據傳送分別走不同的傳輸通道，滿足視訊會議同時傳送清晰度PC數據的需求，并且可以傳送連續活動的數據。系統同時支持雙視傳送，可以以畫中畫的形式傳送兩路圖像，這樣可以實現3路圖像或數據實現端到端的傳送，全面實現圖2所示的全景交互式會議。

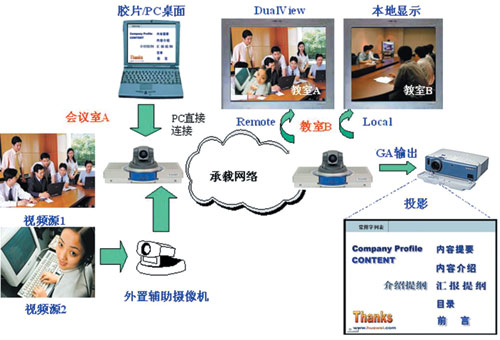

圖2 全景交互式會議示意圖

　　簡單的會議召集: 支持獨有的主叫呼集會議召集模式，用戶直接使用遙控器通過終端即可完成召集會議、會議控制、會議結束等控制，提供全面的自動化的業務使用模式。

　　接入方式靈活: 支持E1、IP等各種線路方式，滿足用戶在各種線路條件下的組網應用。

　　兼容性強: 基于國際標準設計，可以與其他廠家的H.264系統互通，并兼容原來的H.263、H.261系統并互通，充分保證用戶網絡的可擴展性和保護投資。

　　高安全性: 系統支持H.235國際標準加密協議，用戶信息、密碼等采用加密方式傳送，充分保證整個業務的安全性。

　　電信組網方案

　　針對客戶視頻會議系統的需求， H.264高清視訊系統在圖像質量、安全可靠、方便性和覆蓋范圍上均能滿足通過專線網建立視頻會議系統的業務需求。

　　視頻專用網絡采用的視頻專線可以為2M E1電路、MPLS VPN等各種形式，根據客戶實際網絡情況和需求進行定制組網（圖3）。

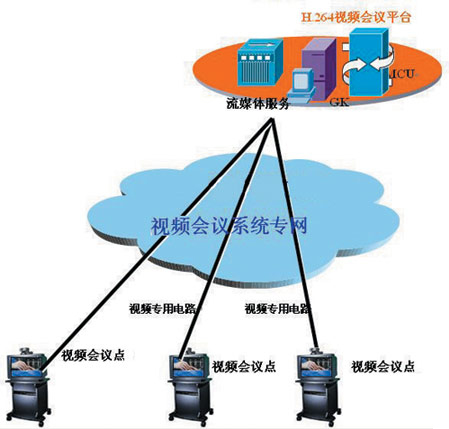

圖3 H.264高清視訊系統總圖

　　系統基于標準的H.323/H.320架構，是一個開放的系統，視頻協議采用業界標準的H.263、H263+、H263++、H.264編碼，支持64k～2M視頻會議應用。系統支持H.329雙視頻流和高分辨率的SXGA輸入/輸出特性及全景式視頻會議。為確保會議信息的安全，系統采用H.235和AES加密， HWBA20 寬頻語音編碼協議可為用戶提供達到CD音質的語音。系統還支持標準的ITU-T H.26X系列圖像編碼協議和G7XX系列語音編碼協議，可接入業界主流廠家的符合標準的視訊產品。

　　專網提供有力保障

• 高質量的會議效果

　　圖像質量: 該視頻系統全面采用50/60場圖像處理技術，大幅度地降低圖像的閃爍現象，進一步提高了系統圖像的質量，豐富了圖像的細節，可以很好地滿足一些醫療、氣象、公檢法、政府、軍隊等要求高質量圖像的用戶。

　　系統全面采用H.264圖像編解碼協議，在專網保障的帶寬下，可以為用戶帶來圖像效果的提升和完善保障。

　　系統支持全方位的語音處理技術，采用快速自適應回聲抵消（AEC）、自動增益控制（AGC）和自動噪音抑制（ANS）技術，可向用戶提供清晰的全雙工數字音頻。

　　系統采用輸入音頻通道獨立處理技術、AudioEnhancer（語音增強）和VoiceClear（語音清脆化）等專利技術使聲音聽起來更加清晰、飽滿和豐富。

• 極高的會議穩定性

　　該電信視頻系統采用電源備份、MCU核心單元備份、速率適配、嵌入式操作系統等多種技術，可以確保系統的穩定運行。

　　終端設備穩定性: 系統采用的新一代群組終端，整個終端采用一體化的硬件結構，圖像的編碼、解碼、適配等由多個CPU在同一個主板上協同完成，而不是采用其他廠家類似的編碼器、解碼器、適配器混合搭建系統，穩定性極高。

　　終端采用VxWork嵌入式實時操作系統，整個系統不包含文件系統和硬盤等容易改寫的存儲系統，因此和普通的PC BASE產品相比，基本不受黑客和病毒的侵?jǐn)_，系統可以保證高效穩定工作。

　　MCU設備備份和穩定性: MCU是視訊系統的核心，所有的碼流都經過MCU分發，因此MCU的穩定性是至關重要的。電信視頻系統支持MCU核心處理單元備份機制，當主用的MCU核心處理單元出現故障時，系統可以自動切換到備用處理單元中，不影響會議的正常進行。

• 會議安全措施

　　系統提供多層次的保密措施，在信令層，提供了GK注冊、主叫呼集、終端會議控制、終端遠程控制、終端配置等多重口令保護，可以保證用戶信令處于安全狀態。

　　同時，系統支持標準的H.235碼流不可逆加密，可以為系統中的每個bit的信息進行加密，從而徹底實現會議的安全。

• 線路自動恢復功能

　　在實際中可能碰到IP網絡異常中斷的情況，在30秒內只要網絡恢復正常，視訊終端可立即恢復會議功能，使會議繼續正常進行。

　　對于網絡中斷超過30秒以上，終端將退出會議，當網絡恢復正常時，系統提供特服號功能，終端通過呼叫特服號可立即回到會議中繼續參加會議。對于終端異常斷電等特殊情況，當供電恢復，終端可自動回到會議中繼續參加會議。

• 可維護特性

　　從方便客戶應用和運營商便于維護角度出發，系統具有大量的維護功能，包括終端設備多級環回測試，內置ISDN、IP網絡測試儀、全系統豐富日志功能、遠程Web、Telnet維護等，這些功能的提供可以迅速地定位問題的根源、快速解決問題。

• 智能流控功能

　　系統可以自動對碼流進行流量控制，對于一些沒有其他終端觀看其圖像的終端，MCU則向其發送信令，降低發送視頻碼流帶寬，從而大幅度降低系統使用總帶寬，極大地提高了用戶的網絡使用率。

　　豐富的特色功能

　　該電信視頻系統除了提供高質量的圖像和語音功能外，還提供豐富的特色功能，用戶可以在高質量的圖像和語音環境下，利用系統提供的特色功能，靈活地實現會議功能，常用的功能推薦如下:

• SXGA輸入和輸出

　　該電信視頻終端提供高分辨率的（1280×1024）SXGA輸入和輸出接口，用戶可以直接把自己電腦中信息傳遞到系統中，可以和會議中所有的用戶共享信息。整個過程不通過模擬信號轉換設備，全程數字化，可以大幅度提升顯示效果。利用終端的SXGA輸出功能，用戶可以直接把遠程數字信號通過投影儀等數字顯示設備顯示。

• 智能多視頻流傳送

　　系統提供了智能多視頻流傳送的功能，用戶可以同時把計算機內容、本地主席圖像、本地觀眾圖像等多路碼流同時傳遞到遠端，實現全方位的全景式交互會議。系統簡單、智能，可以徹底拋棄數據會議等復雜難用的媒體傳送技術。

• 多畫面會議功能

　　為了更加真實再現會議的臨場效果，系統提供了強大的多畫面功能，開會前需先確定使用多畫面功能，會議召開后可靈活選擇多畫面顯示模式，這樣各會場都能在一個顯示設備上同時顯示，極大地增強了會議的臨場效果。

　　多畫面會議中，還可以啟用語音激勵模式，系統支持VIP畫面方式，即多畫面顯示模式中的大畫面將實時顯示會議中發言的會場（聲音最大的會場）。

• 電視墻支持

　　8620支持強大的電視墻輸出功能，系統可以直接輸出會場監控圖像，組成電視墻，使主會場實現對整個會議的統一掌握。電視墻功能特別適合在軍隊、政府、公檢法、電力等有明確主會場的會議中使用。

• 多點攝像機控制（FECC）

　　系統全面支持遠程攝像機控制，主席會場可以對其他各個分會場的攝像頭進行遠程控制（上下左右、遠近、調焦）以及位置預置等; 支持對遠端多個視頻源的選擇和控制。

• 靈活的雙流顯示功能

　　會議中常常需要同時傳送演講人的演講膠片和演講人的圖像，這套視訊系統非常方便地支持此功能，只需要把演講人的便攜機用線纜接到會場的終端上，通過終端的SXGA輸入功能可方便地將膠片信息發送到遠端會場，遠端會場通過終端的SXGA輸出接口將膠片內容通過投影設備顯示出來，而終端的主視頻輸出接口顯示的是遠端演講人的圖像。

　　對于很多分會場通常只有1臺顯示設備的情況，視訊終端提供在1臺顯示設備上同時顯示“遠端的會場圖像＋遠端膠片＋本地會場圖像”，顯示模式可通過終端遙控器靈活選擇: 遠端圖像、遠端膠片、遠端圖像＋遠端膠片、遠端圖像＋遠端膠片＋本地圖像。

• 雙視傳送功能

　　通常的視訊終端只能同時傳送1路攝像機活動圖像，即使終端同時接了多臺攝像機，也只能采用切換方式選擇其中1路傳送。本套系統的視訊終端內置雙視傳送功能，在不增加會議帶寬的情況下，可以同時將兩路的攝像機實時圖像傳送給遠端，通過該功能，大大增強了視頻會議的臨場效果。

　　例如，如主席會場的終端可將會場中與會者的活動圖像和主席臺上演講人活動圖像同時傳到遠端會場，這樣各分會場就可以同時看到主會場與會者的圖像以及演講人的實時圖像，更真實地再現主會場的情況。

• 字幕功能

　　會議中經常需要使用字幕功能，如用于重要提示、會議通知、歡迎詞等，系統終端都內置了字幕機功能。主席會場可現場或提前編輯好字幕，會議中可通過滾動方式或其他方式在會場中實時發送給其他會場。

　　系統支持中文字幕、中文遙控器輸入、中文會場名顯示、中文GUI、中文母語開發等，確保國內用戶使用方便。

　　視頻會議的召開

　　系統提供了完整的業務自助化流程，用戶可以輕松實現整個會議過程的靈活操控，而不需要系統管理員的幫助。這些功能包括: 通過主叫呼集，用戶選擇要開會的會場，即可召開會議，不需要外部管理人員的配合，整個MCU調度過程系統自動完成，包括選擇MCU、級聯MCU等; 會議過程中，用戶可以通過遙控器自主地完成對會議的所有控制，包括單級會議控制、多級會議控制等，可以實現廣播會議、多畫面會議、點名會議、自由討論會議、聲控會議等多種會議模式。

• 點到點會議

　　在會場使用遙控器直接呼叫對方的號碼（或從電話本選擇呼叫）即可，無需其他人協助，如果呼叫不成功，根據反饋的提示信息（類似于對方忙等），用戶做少許操作即可完成呼通進行視頻通信。

• 多點會議

　　多點會議使用由兩種方式: 方式一是由召集會議人在會議室通過終端的電話本選擇要召集的會場，確認即可召集成功，然后由召集人申請主席主持會議，由召集人自己完成會議的各種控制功能。

　　方式二是由管理員在會議管理系統上預定義好會議，預定義的會議可以選擇立即召開，也可以選擇在某個時刻召開，會議召開后，由召集會議人申請主席主持會議。

　　對于被召集人參加會議而言，若終端正常開機，將自動加入會議; 若中途加入會議，只需要呼叫系統特服號碼即可入會; 對于采用匿名方式的會議，通過呼叫會議接入號碼和密碼方式入會。

　　視訊終端提供Web控制功能，當終端不方便用遙控器控制時，可通過Web方式實現終端的會議控制功能。

　　鏈接:基于H.264的高清視訊系統

　　目前H.320和H.323視訊會議系統的視頻壓縮編碼協議主要采用H.261、H.263圖像壓縮編碼算法，可以達到高清視訊系統的要求。但為了讓視頻會議的圖像質量更加良好，業界對圖像語音的編解碼算法提出了更高的要求。2003年，國際電信聯合會(ITU)與國際標準組織(ISO) 融合了H.263+和MPEG4的優點，聯合推出了新一代視頻編碼/壓縮標準H.264。H.264是為實現視頻的更高壓縮比、更好的圖像質量和良好的網絡適應性而提出的新的視頻編解碼標準。事實證明，H.264編碼具有比其他H系列視頻壓縮標準節省碼流、比MPEG-4算法簡單的特點。

　　H.264在壓縮率和圖像質量方面、網絡適應性方面、抗丟包和抗誤碼方面都有一定的優勢。H.264的數據壓縮比比H.263高2倍，比MPEG4高1.5倍。正因?yàn)槿绱�，在同等的網絡傳輸帶寬條件下，利用H.264壓縮視頻數據，可以獲得更加清晰的圖像質量。H.264是目前最先進的編碼標準，也是高清晰視訊系統的推薦編碼標準，在2Mbit/s帶寬下使用H.264編碼就能夠?qū)崿F(xiàn)動態高清晰圖像。因此，基于H系列，尤其是H.264實現高清晰會議是一個必然的趨勢�；贖.264的高清視訊系統，讓廣大視訊系統用戶真正的體驗“高清晰的享受”。
