摘要:MMSG雙組網模式和基于IP層容災切換方案的實施，可以將雙組網模式中兩套MMSG系統之間的切換時間縮短到3～10分鐘，而且對與MMSG周邊的設備，比如VASP、MMSC、MISC(數據業務管理平臺(DSMP))、ENUMDNS都是透明的，不需要這些周邊設備修改任何數據，真正達到了雙組網模式的MMSG系統容災無縫切換，大大簡化了業務接管操作的復雜性，為VASP以及廣大彩信用戶提供安全穩定的服務提供了有利的保障。
關鍵字:IP SP
在彩信網關(MMSG)系統雙組網模式下，實現兩套MMSG系統之間基于IP層容災切換，達到運行正常的MMSG系統可以簡單快速無縫地接管癱瘓MMSG系統上的所有業務。為實現彩信網關之間這種基于IP層互為備份的容災切換，中國移動對MMSG系統按照雙組網模式方案進行承建，為用戶安全可靠，持續穩定的服務提供有力的保障。采用雙組網模式方案，只需要在系統接入的防火墻與交換機上簡單地進行子網掩碼的收斂，即能實現將故障彩信網關的業務割接到備份的彩信網關，并且保持對外部網絡服務地址不變。
1.彩信網關的引入及引入后的業務流程
為適應彩信服務提供商(SP)業務的迅速發展，并針對SP彩信業務量70%左右主要是包月類業務的特點，中國移動在2006年引入了彩信網關(MMSG)。
彩信網關引入后，彩信SP由直接接入彩信中心改為接入彩信網關，彩信網關再將消息前傳到各個彩信中心。彩信網關具備應用到終端和終端到應用兩個流程的轉發功能。彩信網關允許SP進行群發，SP發送時最大接收方的個數為R1，R1可達到9
999個，同時，彩信網關到彩信中心也進行群發，接收方的個數為R2，根據彩信中心容量的情況，R2可以在10～50間調整。群發的引入，能夠極大地提高彩信SP的發送速度。
2.彩信網關應急備份的設計
根據彩信中心的運行維護和實際應急倒換的經驗，彩信設備異地倒換的主要難點在于彩信SP的地域特性。主要包括：
(1)彩信SP在各地的企業代碼不同。由于MISC內部的用戶訂購關系與SP的企業代碼相關。彩信SP異地割接需要調整SP企業代碼，MISC需要對訂購關系修改，過程復雜，需要較長的時間。
(2)彩信SP目前是與接入的省移動公司進行結算的，與結算地有簽約關系。彩信SP異地割接，需要彩信SP重新與備份彩信中心的省公司簽約，對SP來說操作難度較大。
(3)目前業務運營支撐系統(BOSS)、稽核系統都對SP話單進行相應的核查，以保證話單正確并過濾涉嫌欺詐的話單。BOSS和稽核系統都對SP的企業代碼進行鑒權，異地割接需要BOSS和稽核系統修改數據。
綜上所述，彩信網關多地建設、異地備份是不現實的。
另外一方面，不論某地建設幾個彩信設備，彩信SP在該地的企業代碼都保持唯一。這樣一來，如果一地建設2套或2套以上的彩信設備，就可以完全避免上述問題，從而實現彩信設備間的互為備份。當某個彩信設備發生故障時，只需要SP修改彩信網關的統一資源定位(URL)地址，ENUMDNS修改SP接入網關地址，就可以完成業務割接。
基于以上考慮，根據中國移動網絡部的建議，彩信網關建設時采用了雙組網方案，即建設彩信網關的地點同時建設兩個以上的彩信網關。
3.彩信網關應急備份的優化
根據原設想的應急方案，彩信網關的應急割接步驟已經非常簡化。但由于彩信SP較多，技術力量參差不齊，發生故障時通知協調SP進行數據修改的工作量仍然較大，并有一定的不可控因素。因此，在雙組網的基礎上可以進一步優化彩信網關的備份方案。
3.1 彩信網關的組網情況
北京彩信網關的實際物理組網情況如下：
(1)北京MMSG1
連接中國移動核心網(CMNET)骨干網北京節點4506交換機，IP子網段分配是218.200.243.128/27，其中對外部網元提供服務的IP地址是218.200.243.150，服務端口是80。
(2)北京MMSG2
連接CMNET骨干網北京節點4506交換機，IP子網段分配是218.200.243.160/27，其中對外部網元提供服務的IP地址是218.200.243.190，服務端口是80。
從北京兩套MMSG系統的子網段分配的情況來看，這是一個C類網段218.200.243.0/24被子網化的兩個子網，而且這兩個子網是完全連續的，中間沒有任何間隔子網，只要將它們各自的網絡掩碼再放寬一位，北京兩套MMSG系統的對外網絡就屬于同一個子網，即218.200.243.128/26。
根據以上網絡連接特點，可以設計出更為完善的彩信網關應急方案。
3.2 備份方案的基本原理
根據上面提到的網絡情況，當某套彩信網關發生故障不能訪問時，只要在骨干網交換機上將兩套彩信網關的路由合一(即刪除218.200.243.160/27的路由，將218.200.243.128/27改為218.200.243.128/26，使兩套彩信網關屬于同一個子網)，就能夠?qū)⑼獠烤W(wǎng)元發送到故障彩信網關的數據流轉送到備份彩信網關，從而實現彩信網關之間的備份。當然，備份彩信中心防火墻、四層交換機等需要提前制作相應數據，才能保證業務流程正常完成。
按此辦法將業務倒換到備份彩信網關時，對外服務地址保持不變，彩信SP、彩信中心、移動信息服務中心(MISC)仍然將相關數據送到原有的彩信網關地址，業務就能夠保持暢通了。不過，彩信網關在向外發送數據包時，地址會發生變化。即將彩信網關送往彩信SP的源地址，改變?yōu)閭浞莶市啪W(wǎng)關的IP地址，這需要部分外部網元同時開放主備網關的IP地址。

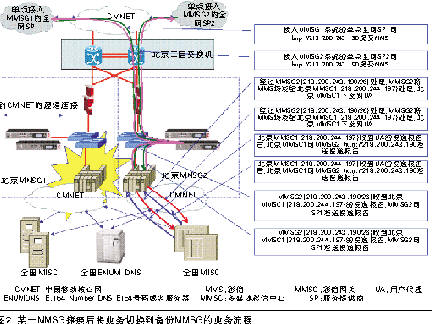

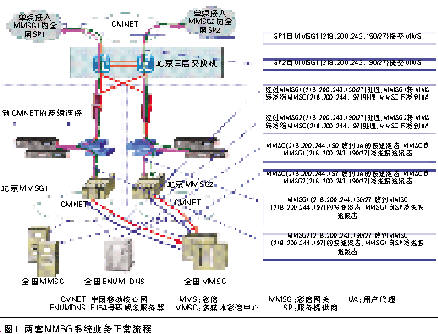

兩套MMSG正常系統業務流程和某一MMSG癱瘓后將業務切換到備份MMSG后的業務流程如圖1、圖2所示。
3.3 需要提前準備的數據
基于IP尋址的彩信網關備份方案各網元需要提前準備如下數據：
(1)接入MMSG系統的SP需要在防火墻上允許互為主備的兩套MMSG系統對外IP地址的接入。當MMSG1系統與MMSG2系統業務運行正常的情況下，根據SP接入原則，某個SP只接入一個彩信網關。
(2)彩信網關對接入的SP的增值服務提供商標識(VASPID)、增值服務標識(VASID)、上下行IP地址進行鑒權，并通過注冊的上行服務端口、URL將發往SP的消息和遞送報告發送給SP。
(3)互為主備的兩套MMSG的防火墻不僅要允許本系統接入SP，還要允許接入另外一套MMSG的SP。
(4)互為主備的兩套MMSG系統中的負載均衡器上要配置兩個虛擬服務器，一個是給本MMSG系統使用，另外一個是為第二套MMSG系統在容災切換時預留使用。
(5)互為主備的兩套MMSG中的防火墻上做靜態映射，分別映射MMSG負載均衡器上配置的兩個虛擬服務器的IP地址以及對應的端口。
(6)互為備份的兩套MMSG系統都匯接到同一套MMSG系統中核心骨干三層交換系統上。
(7)互為主備的兩套MMSG系統的網絡與IP地址規劃要符合如下要求：兩套MMSG系統的IP地址規劃是從一個C類子網化成兩個連續的小子網段。這樣將這兩套MMSG系統子網掩碼擴寬一位，兩套MMSG系統有同一個子網段。如果IP地址規劃達不到此要求，可以通過本地二層光傳輸網絡，匯聚到本省雙組網模式中的任何一套MMSG系統上接入核心交換設備，在此進行網絡三層匯接。
以上規劃中的7個條件缺一不可。這7個條件是基于IP層容災切換應急方案的靈魂所在。
4.現網的驗證測試
為驗證基于IP尋址的彩信網關備份方案的現網可行性，2006年12月6日在北京MMSG進行了容災備份的測試。當時，北京MMSG1已經割接入網，承載空中網公司、Sina公司的業務，北京MMSG2正在進行測試，TOM公司進行配合。
根據備份要求，相關網關進行了相應的數據配置，CMNET骨干網北京節點交換機將北京MMSG2的端口關閉(Shutdown)，同時刪除到北京MMSG2的路由，同時，放寬到北京MMSG1的路由，從218.200.243.128/27調整為218.200.243.128/26。
修改后，TOM公司的業務按預計切換到北京MMSG1，一切正常，包括下發彩信、上行彩信、點播彩信、發送遞送報告、話單產生等。
測試表明，基于IP尋址的彩信網關備份方案在現網完全可行，并且非常方便。
5.結束語
MMSG雙組網模式和基于IP層容災切換方案的實施，可以將雙組網模式中兩套MMSG系統之間的切換時間縮短到3～10分鐘，而且對與MMSG周邊的設備，比如VASP、MMSC、MISC(數據業務管理平臺(DSMP))、ENUMDNS都是透明的，不需要這些周邊設備修改任何數據，真正達到了雙組網模式的MMSG系統容災無縫切換，大大簡化了業務接管操作的復雜性，為VASP以及廣大彩信用戶提供安全穩定的服務提供了有利的保障[1-7]。
