河北IMS試驗辦公網建成 統一Centrex業務凸顯其優越
2012/02/17
國內電信運營商重組完成后，電信運營業進入了一個新的時代全業務運營時代。為了適應新的市場環境和競爭需要，中國移動戰略轉型被提升到前所未有的重要地位，全業務運營成為其中最重要的組成部分。
中國移動集團組織建設了CM-IMS網絡，提供多媒體融合類業務，依托移動業務的優勢，向企業客戶提供固定移動融合的全業務服務，拓展企業客戶市場，獲得新的盈利點。通過全業務運營，進一步增加個人用戶粘度和拓展家庭應用市場。
目前，中國移動已基本完成了IMS建網的試點工作。試點驗證了CM-IMS跨省大規模組網、多媒體業務提供和接入能力、CM-IMS對多種接入和終端的控制能力、主要廠家IMS網絡設備穩定性、業務平臺和終端的成熟度以及不同廠家設備的兼容性、網管系統和計費系統對CM-IMS的支撐能力。
技術原理成就開放性架構
IMS被認為是下一代網絡的核心技術，也是解決移動與固定網融合、引入語音、數據、視頻三重融合等差異化業務的重要方式。IMS系統完全基于IP技術、采用SIP協議、實現底層接入無關性、技術上粘合了移動和固定，從而實現了FMC。
歷史演進
IMS在3GPP的R5版本中作為PS域的一個子系統被提出，是對IP多媒體業務進行控制的網絡核心層邏輯功能實體的總稱。
目前，IMS已被ITU-T和ETSI認可并納入下一代網絡的核心標準框架。在移動和固網領域，對IMS都進行了深入的研究，IMS基本框架已經成熟。
IMS與傳統軟交換
從采用的基礎技術上看，IMS和軟交換有很大相似性：都基于IP分組網；都實現了控制與承載的分離；大部分協議都是相似或者完全相同；許多網關設備和終端設備甚至是可以通用的。
IMS和軟交換最大的區別在于以下幾個方面�！ �
- 在軟交換控制與承載分離的基礎上，IMS更進一步地實現了呼叫控制層和業務控制層的分離；
- IMS起源于移動通信網絡的應用，因此充分考慮了對移動性的支持，并增加了外置數據庫歸屬用戶服務器HSS，用于用戶鑒權和保護用戶業務觸發規則；
- IMS全部采用會話初始協議SIP作為呼叫控制和業務控制的信令，而在軟交換中，SIP只是可用于呼叫控制的多種協議的一種，更多的使用媒體網關協議MGCP和H.248協議。
IMS有著開放的網絡架構體系，將傳統的交換機的功能模塊分離成獨立的網絡部件，各個部件可以按相應的功能各自獨立發展。可以把IMS理解為更軟的軟交換。
多需求促成河北移動CM-IMS
河北移動CM-IMS網絡建設的意義重大，為什么要進行CM-IMS網絡建設，主要包括以下幾個方面因素。
多網融合壓力
國際權威標準化網絡組織自2003年以來一致將IMS作為下一代融合網絡、業務創新及技術創新的核心標準，IMS是通過會話發起協議（SIP）實現IP多媒體業務的建立、維護及管理等功能的核心網絡體系結構，允許運營商快速、高效地部署多媒體業務，而不依賴于網絡接入方式和終端設備的類型。
一方面表現為用戶對操作簡單、安全、業務個體化、便攜移動及有線與無線無縫融合方式的迫切需求；另一方面，“融合”也為運營商保持并提高其市場份額提供了巨大空間。用戶希望在不同地方用不同的終端都能接入其通信及娛樂服務，而毋須分離的賬戶，通過共同的用戶接口一次登錄就可享受豐富的多媒體融合業務。
下一代“融合”的演進方向是“多種終端－多種網絡（統一的控制核心）－多種應用”的網絡體系結構，不同業務能同時運行、交互，并且多媒體融合的“生活時尚”業務與網絡控制分離，連接到統一的會話控制及公共的網絡資源。基于IMS的融合體系架構正是適應這種“融合”需求而產生的。
基于IP實現接入無關性
IMS采用完全基于IP的SIP信令；IMS接入網采用IP技術，實現底層接入的無關性；IMS用IP從技術上粘合了移動網絡和固定網絡，實現了移動和固網的無縫融合；IMS首次實現了融合核心網的目標；在融合核心網的基礎上，實現了融合的業務。
未來統一核心網需要
未來的網絡將是一個以IP技術為核心的網絡，可提供融合的可管理的IP平臺，而IMS正是基于IP技術，同時具有一個集中的、統一的控制平面，能夠提供靈活多樣的網絡能力和業務使能，并且具備以下優勢：
- 支持多種制式的接入網絡，滿足客戶多樣化的接入需求；
- 具有分布式、開放的增值業務平臺，提供強大的業務邏輯分析能力和業務處理能力；
- 能提供快速的業務開發和發放能力，并為客戶提供差異化和個性化的多媒體業務；
- 為第三方業務提供商開放接口，從而能夠提供更豐富的內容服務和多媒體業務。
IMS是更軟的軟交換
IMS將傳統交換機的功能模塊分離成獨立的網絡部件，各個部件可以按相應的功能劃分各自獨立發展；IMS的部件化使得原有的電信網絡逐步走向開放，運營商可以根據業務的需要自由組合各部分的功能產品來組建網絡；部件間協議接口的標準化可以實現各種異構網的互通；分離的目標是使業務真正獨立于網絡，靈活有效的實現業務的提供。
用戶可以自行配置和定義自己的業務特征，不必關心承載業務的網絡形式以及終端類型，使得業務和應用的提供有較大的靈活。
淺析河北移動CM-IMS架構
結合現有的河北移動IMS試驗辦公網運行的情況，對河北移動CM-IMS商用網絡進行如下簡要分析。
現有IMS試驗辦公網
當前，河北移動建設IMS核心網設備一套，承載綜合VPMN業務、V網伴侶業務，其中V網伴侶業務平臺提供集團綜合通信解決方案。其組網方式比較特殊，IMS全部網元均在MDCN網絡中，沒有與現網的IP承載網和Cmnet互通，包括分布在11個地市的UA5000也在MDCN網內，因此沒有使用SBC代理方式接入，而是直接注冊到AGCF上，其UA5000下用戶通過AGCF注冊到IMS網絡中。
網絡架構

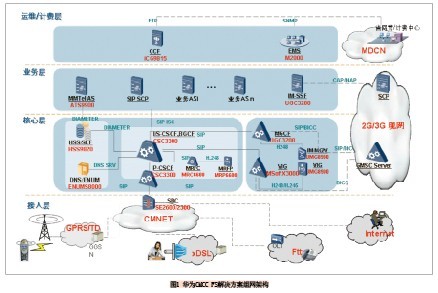

針對全業務運營定制的CMCC FS解決方案基于IMS架構，系統整體結構如圖：
主要網元功能描述如下：
ATS9900：實現Telephony AS功能，提供基本語音/視頻呼叫業務處理、補充業務，Centrex業務、固定移動自由行等業務。
CSC3300：實現P-CSCF、I-CSCF、S-CSCF、E-CSCF、BGCF邏輯實體功能以及各種邏輯實體的組合功能；實現MRFC實體功能，與MRP6600一起實現媒體資源的信令與承載控制分離。
HSS9820：歸屬用戶服務器實現HSS和SLF實體的功能，是歸屬網絡中存儲用戶信息的核心數據庫。
MRP6600：實現MRFP實體的功能，提供多媒體資源的承載功能，支持放音收號、傳真、多媒體播放和錄制、音/視頻會議、彩鈴或彩影多媒體音/視頻業務。
OMS2600：是CMCC FS解決方案共享式操作維護平臺，提供設備的操作維護管理功能。
iCG9815：計費網關位于網元與計費域之間，實現離線計費功能，將網元產生的原始話單轉換生成最終話單。
UGC3200：實現MGCF實體的功能，提供IMS域控制面網絡與傳統網絡之間的互通。
ENUMS8000：實現DNS/ENUM查詢功能，完成用戶號碼到域名、域名到IP地址的解析。
Centrex AS：基于CM-IMS網絡的統一Centrex 業務，用戶不僅可以使用傳統Centrex業務的基本業務和補充業務，例如群內短號互撥、號碼顯示限制、呼叫轉移、呼叫限制、區別振鈴等等，同時可以充分利用IMS架構的開放性及業務擴展的靈活性，提供有利于全業務運營的綜合VPMN業務。
目前，河北統一Centrex平臺為東信北郵設備，華為提供MMLTEL設備，以實現多媒體電話業務。
多媒體電話業務是向個人用戶和家庭用戶開放的點到點語音+視頻業務，提供呼叫轉移、呼叫等待、呼叫保持、呼叫限制、主叫號碼顯示\隱藏等在內的補充業務；同時含融合一號通、傳真等業務特征。
組網原則
河北移動CM-IMS組網符合移動規范和行業標準。滿足中國移動CM-IMS系列規范；滿足3GPP R7版本的IMS相關國際標準；滿足ETSITISPAN的IMS相關國際標準；滿足IETF的IMS相關國際標準；滿足ITU-T&ETSI的IMS相關國際標準。
統一Centrex業務占主導
目前河北移動已經推廣的業務主要為統一Centrex業務，如圖2。
多媒體桌面電話業務為Centrex集團的IMS用戶提供集團內使用分機號互撥、基本音視頻呼叫、補充業務和傳真業務等功能。
融合VPMN業務指的是CS域用戶和CM-IMS域用戶可以組成跨域、多終端接入的VPMN集團，享受固定和移動用戶間的長短號互撥及資費優惠等融合業務特征。
融合總機業務可以提供電話號碼查詢、轉接來話、解答用戶問題等服務。企業內部可以設置一個或多個話務員坐席，多個話務員使用同一個話務員接入號碼。
融合一號通業務是指用戶通過向中國移動申請，將一部手機（GSM手機或TD手機）號碼或IMS終端號碼（Tel URI）設置為該業務的主號碼，并可設置一到三個電話號碼為去話時的綁定號碼和來話時的綁定號碼，實現去話時來電顯示為主號碼，來話時綁定終端同振或順振的CS域和IMS域融合類業務。
IMS技術滿足了網絡向全IP發展的要求，解決了多網融合的壓力，將傳統多種形式終端統一作為IMS的接入，從而實現接入無關性，將AS服務器引入到IMS網絡，作為IMS網絡的最高層，增殖業務的添加有利于不同的接入網絡共享增殖業務，避免為每個網絡重新開發增殖業務。河北IMS試驗辦公網驗證了IMS技術的優越性和可行性。
總之，IMS技術必將在今后網絡發展中占據舉足輕重的地位，并發揮其領先的技術優勢。
