對SIP協議第三方呼叫控制的研究
林美玉 王立言 2004/07/13
一、引言

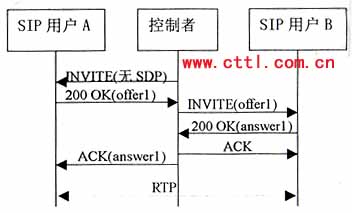

圖1 3pcc流程Ⅰ
該流程優點是非常簡單，不需要控制者產生SDP，不必考慮控制者自身對媒體類型的要求。
缺點是該流程存在著一個非常嚴重的超時問題。如果B不能立即響應，控制者就無法馬上給A發送ACK，有可能導致A定時重發200 OK。因?yàn)楦鶕?jù)RFC3261，如果走時之后還沒有收到ACK，這次呼叫就失敗了。所以該流程只能用于用戶B可以立即對INVITE進行響應的情況下。
2.流程Ⅱ

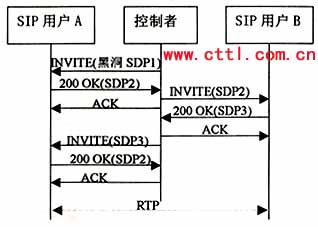

圖2 3pcc流程Ⅱ
流程圖中的“黑洞”SDP指的是包含的連接地址是一個無效的連接地址，例如rtp.invalid或者0.0.0.0，也就是想建立一個空的媒體流，因?yàn)檫@個媒體流實際上并沒有媒體或者RTCP包從A流出。
該流程中，控制者首先向用戶A發送INVITE，包含SDP1，用來創建一個初始的“黑洞”媒體流，A振鈴并產生應答記為SDP2，其中包含的是一個有效的連接地址，但此時仍沒有媒體流向控制者�？刂普呦駻發出ACK。
控制者向B發送INVITE，攜帶SDP2作為對B的offer。B振鈴，應答之后產生的200 OK響應中包含一個SDP3，也就是對SDP2的應答�？刂普呦駼發送ACK。
控制者向A發送re-INVITE，包含SDP3作為offer。假設用戶A不想改變?cè)瓉?lái)的會話屬性，在200 OK響應中包含的應答應該仍是SDP2�？刂普甙l(fā)送ACK之后，就可以有媒體從A流向B。
本流程所有的最終響應都可以被立即確認，不會有因超時而導致呼叫失敗的問題。
缺點是控制者必須預先知道本次呼叫所要使用的媒體類型，來創建初始的“黑洞”SDP；第二，“黑洞”SDP是一種擴展的機制，并不能確定所有的UA能否支持這種機制以及如果收到這樣的地址能做何反應；第三，流程完成的前提是假設用戶A對re-INVITE的響應中仍然包含的是SDP2。如果不是SDP2的話，控制者還需要向A再發送re-INVITE，然后有可能從B得到另一個不同的SDP，然后還需要向A再發送re-INVITE，如此等等，可能形成一個無限循環的會話協商。當然，可以采用一個智能UA，要求其固定的返回SDP2，或者采用一個智能的控制者能夠分析收到的SDP確定有無必要發送re-INVITE，但是為簡單起見，應盡量避免控制者了解SDP的具體內容。所以實際上本流程根本就不可用。

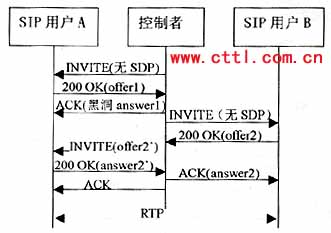

3.流程Ⅲ
本流程中，控制者向A發送一個沒有SDP的INVITE。A應答的200 OK響應中包含一個offerl，控制者立即在ACK消息中產生一個“黑洞”SDP應答。
控制者再向B發送一個沒有SDP的INVITE。B應答的200 0K響應中包含一個提供offer2，控制者應該基于offer2向A發送一個re-INVITE，注意。offer2可能需要稍作修改來滿足媒體要求。例如如果offer1包含一個音頻和一個視頻行，而offer2只有一個音頻行，控制者就需要在offer2中增加一個視頻行(端口設為O)來構成offer2’。由于這是一個re-INVITE，所以通常應該能立即收到響應。A的200
0K響應中包含的answer2’，可能也需要稍作修改作為offer2的應答answer2�？刂普呦駻發送ACK之后，媒體就可以流通。
圖2 3pcc流程Ⅱ
流程圖中的“黑洞”SDP指的是包含的連接地址是一個無效的連接地址，例如rtp.invalid或者0.0.0.0，也就是想建立一個空的媒體流，因?yàn)檫@個媒體流實際上并沒有媒體或者RTCP包從A流出。
該流程中，控制者首先向用戶A發送INVITE，包含SDP1，用來創建一個初始的“黑洞”媒體流，A振鈴并產生應答記為SDP2，其中包含的是一個有效的連接地址，但此時仍沒有媒體流向控制者�？刂普呦駻發出ACK。
控制者向B發送INVITE，攜帶SDP2作為對B的offer。B振鈴，應答之后產生的200 OK響應中包含一個SDP3，也就是對SDP2的應答。控制者向B發送ACK。
控制者向A發送re-INVITE，包含SDP3作為offer。假設用戶A不想改變?cè)瓉?lái)的會話屬性，在200 OK響應中包含的應答應該仍是SDP2�？刂普甙l(fā)送ACK之后，就可以有媒體從A流向B。
本流程所有的最終響應都可以被立即確認，不會有因超時而導致呼叫失敗的問題。
缺點是控制者必須預先知道本次呼叫所要使用的媒體類型，來創建初始的“黑洞”SDP；第二，“黑洞”SDP是一種擴展的機制，并不能確定所有的UA能否支持這種機制以及如果收到這樣的地址能做何反應；第三，流程完成的前提是假設用戶A對re-INVITE的響應中仍然包含的是SDP2。如果不是SDP2的話，控制者還需要向A再發送re-INVITE，然后有可能從B得到另一個不同的SDP，然后還需要向A再發送re-INVITE，如此等等，可能形成一個無限循環的會話協商。當然，可以采用一個智能UA，要求其固定的返回SDP2，或者采用一個智能的控制者能夠分析收到的SDP確定有無必要發送re-INVITE，但是為簡單起見，應盡量避免控制者了解SDP的具體內容。所以實際上本流程根本就不可用。
3.流程Ⅲ
本流程中，控制者向A發送一個沒有SDP的INVITE。A應答的200 OK響應中包含一個offerl，控制者立即在ACK消息中產生一個“黑洞”SDP應答。
控制者再向B發送一個沒有SDP的INVITE。B應答的200 0K響應中包含一個提供offer2，控制者應該基于offer2向A發送一個re-INVITE，注意。offer2可能需要稍作修改來滿足媒體要求。例如如果offer1包含一個音頻和一個視頻行，而offer2只有一個音頻行，控制者就需要在offer2中增加一個視頻行(端口設為O)來構成offer2’。由于這是一個re-INVITE，所以通常應該能立即收到響應。A的200
0K響應中包含的answer2’，可能也需要稍作修改作為offer2的應答answer2�？刂普呦駻發送ACK之后，媒體就可以流通。

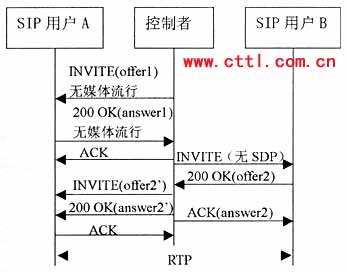

圖4 3pcc流程Ⅳ
綜上所述，流程I是最簡單且有效的流程。如果控制者預先知道B是自動應答的能夠立即響應，例如B是媒體服務器、會議服務器等等情況下，使用本流程是最好不過了。
如果控制者無法預知被叫的類型，就可以使用流程Ⅳ或者流Ⅲ來實現3pcc，但是一般不會使用流程Ⅱ。使用IV、Ⅲ時對控制者的智能性要求比較高。
三、3pcc應用
SIP協議的突出優點就在于靈活的多媒體會話的控制功能，配合使用3pcc就可以比傳統電話網更加靈活方便的實現各種補充業務和新業務。
3pcc的應用非常廣泛，例如可以方便對信令的控制，易于實現點擊撥號、早期媒體放音(early media)、通話過程中播放語音通知的業務等等。
點擊撥號業務是最典型的3pcc的應用實例。用戶瀏覽網站時，可以直接點擊網頁上的鏈接地址，使用HTTP啟動控制者對客服代表和SIP用戶之間的第三方呼叫控制。然后控制者就可以使用上述四種方法在兩者之間建立起媒體會話。
通話過程中播放語音通知，可以使用控制者將媒體服務器跟正在通話的用戶之間連接起來，播放通知。
下面以播放早期放音媒體為例，選用最簡單的流程I來介紹3pcc的應用。實際應用中，應該根據具體的情況考慮使用其它流程對下圖進行修改。
Early media指的是呼叫建立之前已經建立的會話，通常用來傳遞關于呼叫進程的語音通知。圖5便是用戶B在應答呼叫之前已經建立了Early
media媒體通道進行放音(圖中(1)處)。用戶B對呼叫進行應答之前用戶A和控制者之間，B和控制者之間都分別已經進行過一輪媒體的交互了。當B接受呼叫之后，由于會話狀態并沒有改變，因此并不需要重新與用戶A進行SDP信令交互。

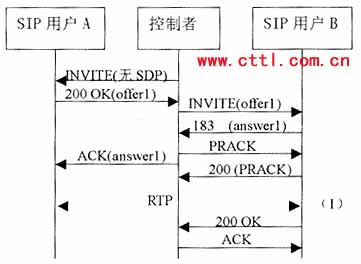

圖5 用戶B播放早期放音媒體
四、總結語
3pcc在多方通信中(例如會議)的應用也很廣泛，SIP協議的3pcc功能應用靈活，使用一個控制者可以將多個用戶聯系起來進行通信，方便管理。但是目前3pcc實現上還有一些標準無法統一的問題，例如如何創建一個無效連接地址的SDP，亟待解決。目前我國正在積極的開展關于SIP協議對呼叫控制方面標準的制定，第三方呼叫控制作為呼叫控制的一個重要方面，也將成為一個不可或缺的研究重點。
