長豐汽車公司VOIP網絡通訊系統實施方案
2008/05/15
一、 應用場景
長豐汽車公司是主要從事汽車制造的企業，外協廠、配套廠、銷售公司較多，而且比較分散，分布在各個省市和國外�？偛吭陂L沙，各地間聯系緊密，長沙總部和永州基地都已經有了電話交換機組，而且已經建成了內部局域網。各分支機構也已經安裝了寬帶，每天的電話費用支出巨大。其中永州基地的話費在16000元/月以上（不包括各子公司），而與長沙總部的話費在4000元/月以上。如果包含長沙總部、各子公司和協作廠的話，則已經遠遠是一組驚人的數字。
隨著市場競爭的加劇，企業一方面要生存、要發展，要不斷的占領市場，另一方面又要通過強大的產品研發能力，有力的企業管理，努力降低各項成本，提高企業的核心競爭力。長豐公司迫切需要實施VOIP方案，從而大幅度降低通訊費用，提高企業競爭力。
二、 需求分析
根據長豐汽車公司的實際情況，其VOIP方案需要達到以下目標：
- 能與華聯本部、永州基地、星沙基地之間通話免費；
- 可以與外部各子公司、協作廠、用戶、采購商等固定電話通話，而且都是市話費用；
- 可以撥打手機號碼；
- 外部也可以與單位內部很方便的取得聯系；
- 先實施永州基地，再實施長沙總部，最后實施各子公司、協作廠的順序來進行工程施工；
系統的設計方案，要保持長沙總部、永州基地的集團電話的號碼撥出方式?jīng)]有大的變動；系統的設計要遵循統一性、開放性的原則；在保證不對整個集團之間的網絡結構做大的調整的前題下，在局部的小范圍內，根據用戶的需求做適當?shù)淖儎?dòng)，并保證正常業務的進行。
三、推薦解決方案
1．VOIP通訊系統解決方案
在充分保證系統的完整性和開放性的基礎上，結合一些子公司和協作廠的網絡狀況，建議在永州基地先行實施、然后在長沙華聯總部，再推廣到各子公司、協作廠的方案較穩妥。
推薦使用遠方信息科技有限公司的企業VOIP（網絡電話）通訊系統解決方案。
遠方信息科技有限公司提供的企業VOIP（網絡電話）通訊系統解決方案，是一種直接接入普通電話，通過Internet網絡撥打國內、國際長途電話的設備，包括計費軟件在內的綜合解決方案。通話質量接近IDD長途電話，廣泛適用于外向型、有異地業務或有異地分支機構的企業或政府機關等單位。利用遠方信息科技有限公司提供的VOIP平臺，只是布局終端接入網關，該方案投資小，完全可以實現需求。缺點是平臺不在自己公司，管理方面不夠靈活。
建議采用“EIA2000系列語音網關”，有單口、2口、4口、8口、16口等設備，可供選擇。所謂4口，即每設備有4個通訊接口，可4路同時通話，公司內部電話通過集團交換機接入語音網關，且可新增網關自由擴展。端口建議選擇全FXS口接入，每路雙向通話需要占用大約10-12KB，在實際使用中，每條ADSL線路可供10路同時通話，實現多人共享使用（在沒有大量數據傳輸?shù)那闆r下）。

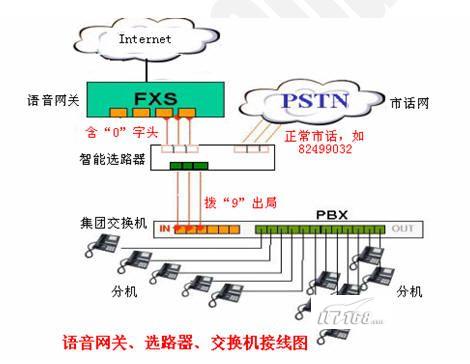

長沙總部、永州基地可接入交換機，供全公司使用，其他沒有集團交換機的分支機構，可直接接入直線電話。為了實現外線打入，需要在PSTN與電話/交換機之間接入路由選線器產品。如下圖：
2、方案功能描述
公司內部包括總公司和各子公司互相通話，完全通過網絡實現，不在另外產生費用（除了寬帶網絡接入費用），換句話說就是零話費；給每一個通話端口分配一個5位數字的短號（可以自行分配和調整），兩個端口之間，直接撥號通話—“點對點模式”。
使用網關電話打國內/國際其他普通公話或手機，稱為“點對面模式”。在使用智能路由選線器以后，打出電話時自動根據首位字頭，例如“0”，判斷選擇市話或者VOIP專線通話，--字頭有“0”，時自動走VOIP網絡線路，字頭沒有“0”時，選擇走通常的市話線路，完全不改變我們過去使用電話的習慣！
使用點對面打電話，費用需要預存，或購買卡自己充值，具體可以上我們的計費平臺（www.80800.net.cn）查詢立即話單，還可以管理下級用戶。通話話費十分低廉，如國內長途只需0.24元/分鐘，如果話務量高還可以優惠；香港、臺灣、美國等0.40-0.60元/分鐘，具體情況參看《常用國家資費表》。外線打入使用原來的市話號碼，有來電時電話會振鈴；如果正在通話，可選擇送出忙音或語音提示。
3、現有網絡情況和改進建議

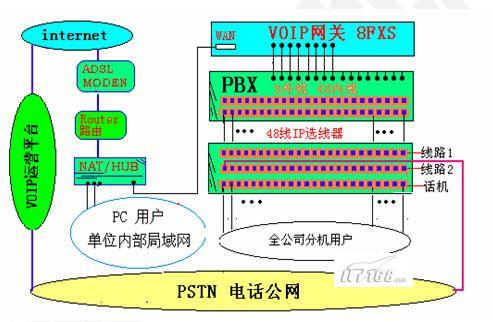

如果現有網絡接入方式為ADSL寬帶撥號上網，全公司共享上網使用，如果想要支持超過4人以上同時通話，為了使數據和語音互相不爭用帶寬，必須考慮另外申請一條ADSL。下圖為PBX、VOIP、選路器接線圖：

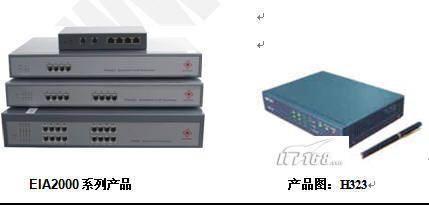

4、VOIP音頻設備
根據所用協議的不同，可以選擇兩種類型的設備，一種是H323協議，其特點是價格便宜，音質一般，配置起來相對復雜；另外一種是MGCP/H248/SIP協議，其特點是聲音品質好，配置和管理靈活，價格稍貴。
EIA2000系列特點：
- 支持傳真
- 終端計費方式靈活
- QoS語音優先保證
- FXS/FXO接口具有防雷功能
- FXS接口具有反極信號功能
- 具有PBX的基本功能
- 傻瓜式安裝，維護管理方便
- 支持PPP/PPPOE，DHCP Client
- 支持EIX7100平臺熱備份
- 真正穿透NAT功能，適應各種網絡環境
- 支持多點FreeLink技術，實現高可靠性的多MGC分布式的應用
四、撥號方式
1、FreeGo電話撥打示例
以下是FreeGo系統電話撥打的示例圖：假如長沙、永州EIA的FXO中繼組代碼分別為0731和0746，長沙的PBX的分機號111、112、113、114（113，114分機接EIA的FXO口），EIA
分機號:1001/1002/2001/2002, EIA分機出局碼為9，PBX分機出局碼為0。
2、撥打方式
（1） 1001/1002電話撥打2001/2002，1001/1002摘機直撥2001/2002就能實現。（雙方通話/傳真全免費）。
（2） 1001電話撥打電話26922688，那么撥號方式為1001摘機撥9-0746-26922688或者撥9-0746后聽到第二次撥號提示音后撥26922688。（雙方通話收香港的市話費）。
（3） 111/112 電話撥打2001，那么撥號方式為111/112摘機撥113/114后聽二次撥號音后再撥2001。（雙方通話全免費）。
（4）2001電話撥打長沙PBX分機111，那么撥號方式為2001摘機撥9-0731-111或撥9-0731聽到第二次撥號提示音后撥111。（雙方通話全免費）。
（5）2001電話撥打26922588， 那么撥號方式為2001摘機撥9-0769-0-26922588或撥9-0769聽二次撥號音后撥0再撥26922588。（雙方通話收長沙這邊的市話費）
。
（6）26922588撥打26922688，那么撥號方式為先撥36922588，在聽到第二次撥號音后撥113或114，再在聽到撥號音后，撥0852-26922688。（雙方通話收長沙，永州兩邊的市話費）。
（7）26922688撥打26922588，那么撥號方式為先撥36922688，聽到第二次撥號音以后撥0731-0-26922588。（雙方通話收永州，長沙兩邊的市話費）。
五、預計投入與收益

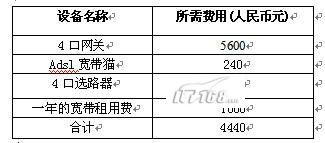

1、預計投入
2、投資收回
采用IP電話每月可為公司節省話費3283.93,而IP電話的投入費用為4440元，則一個多月即可收回成本 。按保守計算每年可以公司節省開支3283.93×12=39407.16元。
