Dialogic Dialogic JCT系列資源板卡是H.100兼容的板卡，提供豐富的媒體功能，象語音處理、傳真、信號音信令、全球信號音檢測和產生、以及呼叫過程分析等等，這使得它們成為了業務提供商和大型企業的理想選擇。
■ 特征與優勢
系統更大，成本更低：在單個PC槽中有16個或32個獨立的語音通道連接到數字網絡接口。創建更大的模擬或數字CT系統，只使用了一個PC機箱，從而降低了總體成本。
板內傳真：支持基于DSP的板內傳真，可以使系統中的板卡數目最大化
標準編碼器：支持精確到比特位的G.726 bit-exact和GSM編碼器，使開發者可以使用滿足VPIM標準的統一消息程序。
PCI 接口：提供工業標準的32位PCI接口并帶有通用的連接器。
靜音刪除：靜音壓縮技術可以刪除靜音并且保留硬盤空間。
標準H.100連接器：H.100連接器使用戶可以使用工業標準的CT總線，并且可以提高同其他CT總線板卡協同工作的能力。
可下載固件：可下載的信號和呼叫處理固件Spring Ware可以方便的增加功能和提供基于四百萬多個端口的field-proven性能
多應用開發：支持Dialogic NetMerge 融合通信服務器軟件，易于多應用的開發
板卡監視支持：支持板卡監視軟件，這種SNMP兼容的軟件用于遠端CT板卡的管理
軟件開發包：Windows NT、Windows2000版本和Linux版本的軟件開發工具包可以提高產品上市速度。
進行語音錄制的時候， DSP可以使用13Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，對于CT總線/SC總線來說，內部本地總線工作在2.048Mb/s速率，板內控制處理器通過本地總線控制板卡的所有操作并且解釋執行來自主機的命令，這些處理器的功能如下：
處理器與主機之間的通信通過共享RAM進行，該共享RAM作為輸入/輸出緩沖器，這樣可以提高磁盤文件的傳輸效率。此RAM通過PCI總線與主機相連。為了滿足實時系統的要求，所有的操作都是終端驅動的，系統初始化時Spring
Ware固件從主機下載到板內代碼/數據RAM和DSP RAM中來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。通路控制器ASIC是Dialogic486處理器接口，此處理器處理所有的外圍設備（CT612和DSP）和主機函數（可編程終端和共享RAM）。

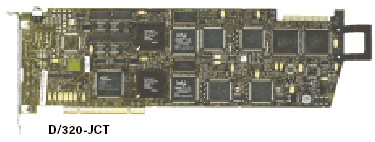

D/320-JCT
D/320-JCT板卡通過與外部網絡連接的CT總線接口與網絡接口板卡相連。DSP資源通過一個CT612模塊接收數字語音數據，CT612作為到CT總線的接口。DSP基于下載到它的高速RAM中的Spring
Ware 固件來處理數據。每個DSP對于輸入的數據執行下列分析和操作：
進行語音錄制的時候， DSP可以使用13Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，對于CT總線/SC總線來說，內部本地總線工作在2.048Mb/s速率，板內控制處理器通過本地總線控制板卡的所有操作并且解釋執行來自主機的命令，這些處理器的功能如下：
處理器與主機之間的通信通過共享RAM進行，該共享RAM作為輸入/輸出緩沖器，這樣可以提高磁盤文件的傳輸效率。此RAM通過PCI總線與主機相連。為了滿足實時系統的要求，所有的操作都是終端驅動的，系統初始化時Spring
Ware固件從主機下載到板內代碼/數據RAM和DSP RAM中來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。通路控制器ASIC是Dialogic486處理器接口，此處理器處理所有的外圍設備（CT612和DSP）和主機函數（可編程終端和共享RAM）。
| 傳真 |
|
| |
傳真兼容性 |
遵循ITU-T G3(T.4、T.30)
遵循ETSI NET/30 |
| |
數據速率 |
發送14.400b/s(v.17)
接收9600b/s |
| |
可變速率選擇 |
自動逐級下降，12,000b/s，9600b/s，7200b/s, 4800b/s，更低 |
| |
發送數據模式 |
改進的Huffman（MH）
改進的Read（MR） |
| |
接收數據模式 |
MH，MR |
| |
文件數據格式 |
發送/接收MH和MR使用標記圖象文件格式(TIFF/F) |
| |
ASCII到傳真轉換 |
基于主機的轉換
直接發送文本文件
支持所有Windows字體
自動產生頁眉 |
| |
糾錯 |
檢測、報告并且修復錯誤行 |
| |
圖像寬度 |
215mm(8.5英寸)
255mm(10英寸)
303mm(11.9英寸) |
| |
圖像縮放比例 |
隨頁面尺寸自動調節縱橫比 |
| |
輪流檢測模式 |
正常
反向 |
| |
圖像分辨率 |
正常（203象素/英寸×98行/英寸）
精細（203象素/英寸×196行/英寸） |
| |
最小化填充 |
填充比特的自動插入和去除 |
| |
|
|
| 語音信號 |
|
| |
接收范圍 |
(T-1)額定值 -40dBm0~+2.5dBm0，可由參數設定
(E-1)額定值 -43dBm0~+2.5dBm0，可由參數設定 |
| |
自動增益控制 |
應用程序可以允許/禁止，超過-18dBm0將導致全程錄音，可由參數設定。 |
| |
靜音檢測 |
額定值-40dBm0，可由軟件調節 |
| |
發送電平（加權平均） |
(T-1)額定值 －9dBm0，可由參數設定
(E-1)額定值 －12.5dBm0，可由參數設定 |
| |
發送音量控制 |
調節范圍為40dB，應用程序可定義的增量與合理限制 |
| |
|
|
| 頻率相應 |
|
| |
24Kb/s |
300Hz到2600Hz±3dB |
| |
32Kb/s |
300Hz到3400Hz±3dB |
| |
48Kb/s |
300Hz到2600Hz±3dB |
| |
64Kb/s |
300Hz到3400Hz±3dB |
| |
|
|
| 語音數字化 |
|
| |
13Kb/s |
GSM，8kHz采樣 |
| |
24Kb/s |
OKI ADPCM，6kHz采樣 |
| |
32Kb/s |
OKI ADPCM，8kHz采樣 |
| |
32Kb/s |
G.726，8kHz采樣 |
| |
48Kb/s |
A率PCM，6kHz采樣 |
| |
64Kb/s |
A率PCM，6kHz采樣 |
| |
48Kb/s |
u率PCM，6kHz采樣 |
| |
64Kb/s |
u率PCM，6kHz采樣 |
| |
數字化選擇 |
可在函數call-by-call基礎上由應用程序選擇 |
| |
回放速度控制 |
間距控制
對于24Kb/s和32Kb/s數據速率可用
調節范圍：±50%
可以通過應用程序調節或者通過可編程DTMF控制 |
| |
|
|
| DTMF信號音檢測 |
|
| |
DTMF 數字鍵 |
0~9、*、#、A、B、C、D，Bellcore LSSGR Sec6 |
| |
動態范圍 |
-36dBm0~-3dBm0(T-1)或-39dB~0dB(E-1)，可由參數設定 |
| |
最小信號音持續時間 |
40ms，可以根據軟件設置增大 |
| |
數字間隔 |
檢測相似數字，40ms數字間延遲，檢測不同數字，0ms延遲 |
| |
允許的失真和頻率變化 |
(T-1)符合Bellcore LSSGR Sec6和EIA 464的要求
(E-1)符合CCITT規范 |
| |
噪聲容限 |
符合Bellcore LSSGR Sec6和EIA 464關于高斯噪聲、脈沖噪聲和電源線噪聲的要求 |
| |
切入 |
(T-1)本地回聲消除允許100%檢測，使用大于4.5dB的回損線。
(E-1)數字終端到網絡之間分別使用發送通道和接收通道，遠端電話聽筒滿足本地模擬環路 |
| |
Talk off |
監視Bellcore TR-TSY-000763標準語音磁帶時檢測少于20個數字，（LSSGR要求檢測少于470個數字），監視MITEL語音磁帶時檢測0個數字。 |
| |
|
|
| 全程信號音檢測 |
|
| |
信號音類型 |
可編程設置為單音或雙音 |
| |
最大信號音數量 |
與應用程序有關 |
| |
頻率范圍 |
可編程設置為300Hz~3500Hz |
| |
最大頻率偏移 |
以5Hz為增量，可編程 |
| |
頻率分辨率 |
±5Hz，雙頻音在信噪比為20dB的情況下，限制在62.5Hz內。 |
| |
同步 |
可編程步調均衡器，10ms增量。 |
| |
動態范圍 |
(T-1)可編程改變，缺省為-36dBm~-0dBm（單音），-3dBm（雙音）
(E-1)可編程改變，對于每一信號音缺省為-39~+0dBm。 |
| |
|
|
| 全程信號音產生 |
|
| |
信號音類型 |
產生單音或雙音信號 |
| |
頻率范圍 |
在200Hz~4000Hz內可編程 |
| |
頻率分辨率 |
1Hz |
| |
持續時間 |
以10ms為增量 |
| |
幅度 |
(T-1)每一信號音額定值為-43dBm~-3dBm ，可編程設置
(E-1)每一信號音額定值為-40dBm~+0dBm ，可編程設置 |
| |
|
|
| 呼叫處理分析 |
|
| |
忙音檢測 |
缺省設置從在97個國家使用的76個獨特的忙/阻塞音中檢測出74個，CCITT Rec.
E.，Suppl.#2中有詳細說明，缺省情況下同時使用頻率和步調檢測，在特定的環境下，應用程序可以只選擇頻率檢測，以提高檢測速度。 |
| |
回鈴音檢測 |
缺省設置從96個國家使用的87個獨特的回鈴音中檢測出83個，CCITT Rec.
E.，Suppl.#2中有詳細說明，同時使用頻率和步調檢測。 |
| |
人工應答檢測準確率 |
在北美基于真實呼叫數據庫的測試大于99%，其他地區可能變化 |
| |
人工應答檢測速度 |
0.1ms |
| |
留言機檢測準確率 |
在北美基于真實呼叫數據庫的測試為85%，其他地區可能變化 |
| |
傳真/modem檢測 |
預編程的 |
| |
截聽檢測 |
檢測北美三全音（tri-tone）全部序列，其他截聽信號音序列可編程 |
| |
撥號前檢測撥號音 |
應用程序允許/禁止
最多支持三種不同的用戶定義撥號音
可編程撥號音 |
| |
|
|
| 音頻撥號 |
|
| |
DTMF數字鍵 |
0~9，*，A，B，C，D， Bellcore LSSGR Sec6，TR-NWT-000506 |
| |
頻率偏移 |
小于±1Hz |
| |
速率 |
10digits/s，可由參數設定 |
| |
電平 |
額定值-7.5dBm，可由參數設定 |
| |
|
|
| 脈沖撥號 |
|
|
|
| |
10個數字 |
0~9 |
| |
脈沖速率 |
額定值為10脈沖/秒，可由參數設定 |
| |
占空比 |
額定值60%，可由參數設定 |
| |
|
|
| 模擬顯示業務接口（ADSI） |
|
| |
FSK生成，Bellcore TR-NWT-NWT-000030
CAS信號音生成和DTMF檢測，Bellcore TR-NWT-001273 |
