■ 概 述
盡管許多企業很希望采納IP電話, 但是他們發現IP電話可能帶來的節省開銷和高級應用被現有的傳統PBX系統所阻礙.
這篇文章說明這時可以避免的. 當企業開始轉移到IP電話的時候,傳統的PBX設備不需要被換掉. Dialogic®
NetStructure® PBX-IP 媒體網關就是讓PBX系統可以實現IP電話的設備.
PBX-IP 媒體網關提供IP網絡上的語音,數據和傳真的無縫融合,而且不需要電路交換網絡昂貴地改建,提供了平穩移植到IP的方案.
它把傳統硬件和最新技術連接起來, 同時也保護了公司的設備投資.
PBX-IP 媒體網關允許可以在一個呼叫里接受語音和數據內容, 通過與企業PBX直接相連的包交換網絡(LAN,WAN,VPN).
遠程的用戶需要更少的設備, 但是和在公司辦公室里面的用戶可以接受相同的內容. 而且企業不需要投資新的網絡或者PBX設備.
企業可以逐步地轉移到語音和數據融合的網絡, 同時也可以延長傳統交換設備的使用壽命.
■ 介 紹
一個融合的網絡有很多好處. 有一篇文章叫做"未來電話會變成什么樣"在"The Economist"雜志上刊登,
企業開始很嚴肅地考慮如何使他們的網絡實現融合. 企業有很大的興趣的原因是把語音通信打包然后通過數據網絡來傳遞使用的是IP電話技術,
它在逐步遞增將并且?guī)?lái)了很大的好處. 比較IP電話和傳統的電路交換電話,IP電話的好處很容易理解:
- 減少使用的帶寬
IP電話比電路交換電話使用了更少的帶寬. 基本上是八分之一或者更少. 一個標準的語音話路需要64Kbps, 但是IP
電話 可以被配置為使用 6 到 8 Kbps, 甚至有時候可以配置為2.4 Kbps.
- 控制信息同時被傳遞
許多傳統語音話路不允許除語音以外更多的數據的傳送. 包交換網絡使用包來發送語音通信, 它的包頭可以包含關于傳送相關的控制信息.
- 更多地新的服務
因?yàn)?IP 電話 處理語音和數據的邏輯相同, 實現定制本地信令服務(CLASS)就很方便. 許多新的服務成為可能,
例如帶網站技術的呼叫中心和統一消息.
- 可靠,可擴展,容易使用
實施很容易,因?yàn)?IP 電話 不需要一個新的架構, 因?yàn)閿?shù)據通信網絡已經有了. 你只需要增加一個基于標準的可靠的可擴展的網關.
盡管許多企業很希望采納IP電話, 但是他們發現IP電話可能帶來的節省開銷和高級應用被現有的傳統PBX系統所阻礙.
這篇文章說明這時可以避免的. 當企業開始轉移到IP電話的時候,傳統的PBX設備不需要被換掉. Dialogic®
NetStructure® PBX-IP 媒體網關就是讓PBX系統可以實現IP電話的設備.
PBX-IP 媒體網關讓企業可以:
- 不取代現有大多設備可以提供與PBX的接口
- 在他們的數據網絡里面使用新的增值的應用
- 簡化系統集成
- 在IP網絡上提供"數字電話"功能
使用了PBX-IP 媒體網關, 企業,增值分銷商,開發者就可以從IP 電話中受益, 然后可以逐漸轉移到"The
Economist"乘坐的"連接任何設備的網絡".
■ 市場調查顯示趨勢
在電路交換的PBX上面的投資是巨大的.Phillips Group在它的2000年第二季度企業通信雜志上預測,
Lucent, Nortel和MitelPBX在2000年低有三千萬條線. 但是, 盡管在疲軟的經濟情況下, VoIP網關和交換應用市場在不斷增長.

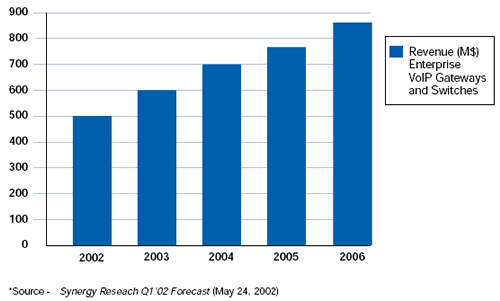

Synergy 預測 "企業IP 電話 的銷售在不斷增長,在未來3到4年可以取代20%的傳統PBX的銷售".
然后, Synergy也預測VoIP網關和交換應用從2002年到2006年每年會有34.6%的增長. 需要產品來把傳統電話交換網絡和IP網絡橋接起來.
清見圖 1.
VoIP 網關和交換應用很流行, 因?yàn)樗屍髽I(yè)可以轉移到融合網絡而且不需要浪費他們現有的傳統電信設備. PBX-IP
媒體網關是一個很好的網關的例子, 它使向IP的轉移成為可能.
■ 把IP電話連接到公司PBX
PBX-IP 媒體網關是如何工作的? 它可以做什么? 如何實施?這些問題在下面的章節都可以得到回答.
一個高性價比的橋
PBX-IP 媒體網關是開放的,基于標準的,專門設計的提供高性價比連接傳統電系設備和包交換網絡的設備, 它可以把現有的數字電信設備的信號轉換成工業標準的IP協議.:
- SIP協議 被IETF組織制定
- H.323 被ITU組織制定
- T.38 被ITU組織制定
這些標準被PBX-IP 媒體網關所使用, 讓IP終端可以模仿傳統電話的行為. 不需要PBX的軟硬件升級.
有三種網關:
- 模仿 - 數字網絡接口連接到傳統的PBX上Mitel, Nortel, Avaya, NEC, 或 Siemens.
IP讓PBX性價比更高,讓不同設備之間可以自由通信, 包括電路交換的電話, H.323或SIP兼容設備例如IP電話和無線電話和一些應用例如軟電話和統一消息.
- 驅動電話 - 數字座席接口連接到傳統PBX上Nortel, Avaya, NEC, 或 Siemens.
讓IP-PBX和應用程序控制傳統數字電話, 保護了過去的設備投資, 讓一些或全部的核心交換設備轉移到IP上.
- 模擬 - 不需要數字接口, 讓IP連接到PBX上.
轉換后的協議可以通過公司的局域網或廣域網傳送到通信設備上, 如IP電話, 無線電話, 和IP服務器, 它們可以在不同位置或者在遠程或者在子公司里.
網關來實現了從電路交換到IP環境的轉換. 讓企業可以實施IP的應用,同時不需要浪費他們現有的傳統電信設備.
基本功能
因?yàn)殡娫捁δ苁欠浅Ｖ匾?可以提供客戶良好體驗, PBX-IP 媒體網關提供了一系列的主要和輔助的服務:
- 靜音檢測
- 線路回聲消除
- 產生舒適噪音
- 呼叫過程音頻
- 同時對座機和遠程電話振鈴
- 使用PBX的撥號規則來使用3或4位數字的分機號碼來呼叫同事
- 主叫識別
- 呼叫保留
- 呼叫轉移
- 消息等待信號控制
為了方便實施, PBX-IP 媒體網關也包括下列功能:
- 瀏覽器帶有上下文敏感幫助, IP地址配置使用DHCP, 用SNMP來告警, 本地可以使用RS232來訪問-
安裝,配置,和管理網關更加簡單
- 熱插拔 - 增加刪除網關不影響企業部件的操作. 而且網關一定要是標準的來保護新設備的投資. 因此PBX-IP
媒體網關支持:
- VoIP - ITU H.323 v3, H.450 supplementary services (包括
H.450.2/4/7 - 呼叫轉移/呼叫等待/消息等待信號)和SIP Draft-IETF-SIP-RFC2543bis-05.
使用RTP/RTCP在LAN或WAN上傳送語音
- T.38 Fax over IP - 使用T.30傳真協議來模擬傳真, 支持V.21, V.27, V.29,
和 V.17 調制方案, 用T.38在包交換網絡中傳輸.
- 增強的信令處理- 大量高音質壓縮算法, 包括G.711 A-law 和 μ-law (64 Kbps PCM
[標準]), G.723.1, 和 G.729AB
- 以太網連接 - 10/100Base-T 半雙工和全雙工支持
翻譯呼叫控制和語音數據
PBX-IP 媒體網關和傳統PBX或傳統數字電話通信, 通過廠商私有的連接, 把呼叫控制和語音數據從傳統PBX設備轉換傳送到包交換網絡.
這使H.323或SIP終端設備可以訪問傳統PBX設備.
PBX-IP 媒體網關有八個端口來連接PBX設備, 通過它的10/100 BaseT 以太網接口連接到企業的局域網或廣域網上.
模仿 PBX-IP 媒體網關兼容的PBX在 表 1.
| Mitel Networks |
SX-200, SX-2000 |
| Nortel Networks |
Meridian* 1, Norstar* |
| Avaya Communication |
DEFINITY* G3, Merlin Magix* and Legend* |
| NEC |
2400 IMX, 2400 IMG, NEAX* 2000 |
| Siemens |
Hicom* 300 series (North American software only) |
| Analog unit |
Various models that support
analog loop start station interfaces |
電話驅動 PBX-IP 媒體網關支持的數字電話在 表 2.
| Nortel Networks |
M2000 series, M7000 series |
| Avaya Communication |
6400, 8400, 4400, and MLX series |
| NEC |
Dterm* III, Dterm E series |
| Siemens |
Optiset* E series |
■ 理解 PBX-IP 媒體網關如何工作
為了理解PBX-IP 媒體網關如何工作, 必須要首先了解幾個技術問題. 這里面包括路由和地址轉換.
◎ 呼叫路由
PBX-IP 媒體網關必須把一個呼叫從PBX網絡通過IP網絡路由到一個目標IP地址. 相反, 從IP網絡來的呼叫必須被路由到一個PBX的端口上,然后通過PBX網絡到一個目標電話.
PBX-IP 媒體網關支持兩種路由模式: 點對點和排隊.

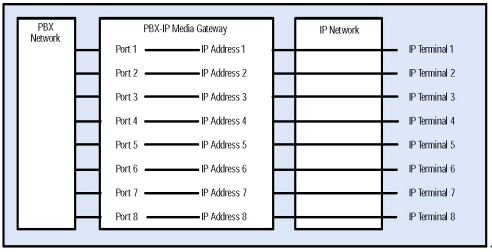

點對點
點對單路由, 一個 PBX-IP 媒體網關把PBX端口和IP終端地址直接對應起來. 大多數需要內呼和外呼的情況都需要配置成點對點模式.
- PBX 到 IP 的呼叫從PBX路由是根據PBX-IP 媒體網關相應PBX端口設置的IP終端來決定的
- IP 到 PBX 的呼叫路由是根據被指定IP終端的地址對應在 PBX-IP 媒體網關上制定的PBX端口來決定路由的.
在點對點路由, PBX-IP 媒體網關的PBX端口是被它設定的IP終端的地址所擁有的. 因此, 只有在IP網關上被設定的IP地址才可以發起或者接收呼叫.
請參見圖2.

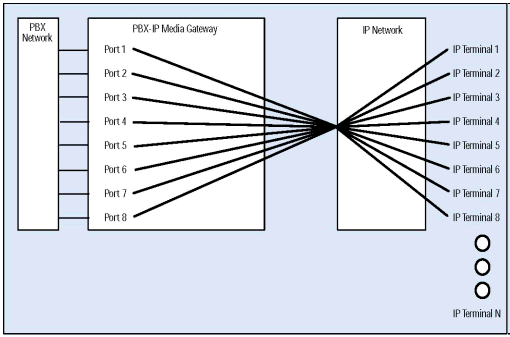

排隊
在排隊路由, PBX-IP 媒體網關的PBX端口作為一個電話端口的緩沖區. 大多數只需要外呼的系統可以使用排隊模式.
內呼也是被支持的, 但是主叫方需要進行再次撥號才可以到達IP終端.
- IP到PBX呼叫 會根據輪詢的方式被路由到第一個可用的PBX-IP 媒體網關的PBX端口上. IP的呼叫信息里說明了目標的電話號碼
- PBX到IP 呼叫是通過兩級的撥號來達到目標IP地址的 (E.164 number).
使用排隊路由, 任何IP終端都可以通過PBX-IP 媒體網關發起和接收呼叫. 請見圖 3.
◎ 地址轉換
地址轉換是把別名, 電子郵件地址, 電話號碼, 和.com地址轉換成IP地址.
在H.323環境中, 地址轉換的設備叫做"網守"(gatekeeper)
而在SIP環境中, 地址抓換設備被稱作"代理服務器"(proxy server). 因?yàn)镠.323網守和SIP代理服務器都是執行相同的地址轉換功能,
為了避免混亂, 本篇文章中使用通用的名詞為"地址轉換設備".
通常來說, 一個地址轉換設備是用來創建良好的客戶體驗的機制, 它可以實現很多功能, 例如撥號計劃和別名轉換.
地址轉換模式
模仿 PBX-IP 媒體網關支持兩種地址轉換模式, 本地的和集中的.
本地轉換
是一種比較簡單的地址轉換模式, 因?yàn)镻BX-IP 媒體網關在本地配置目標IP地址, 不需要在IP網絡中有地址轉換設備.
每一個PBX-IP 媒體網關的 PBX 端口都被設定了一個相應的IP地址, 從PBX某個端口來的PBX網絡中的呼叫通過IP網絡被路由到制定的IP地址.
從IP網絡發起的呼叫也會到相應的 PBX-IP 媒體網關的 PBX 端口. IP呼叫信息里指定了目標的電話號碼.
當在本地轉換模式中, 只有IP地址在PBX-IP 媒體網關中被設定的IP終端可以通過IP網關發起和接收呼叫.
集中轉換
使用 集中轉換, PBX-IP 媒體網關需要一個IP網絡地址轉換設備來執行和控制所有地址轉換的活動. 當使用集中轉換,
任何IP終端想地址轉換器注冊了別名可以接受來自PBX-IP 媒體網關的呼叫. 相同地, 任何IP終端在網絡上也可以產生通過PBX-IP
媒體網關的呼叫.
電話驅動
PBX-IP 媒體網關經常需要地址轉換來把連接到網關的數字電話映射到IP地址.
■ 網關管理
PBX-IP 媒體網關很容易安裝,配置,和監控. 下面部分提供了一個簡單的介紹說明這些管理的工作如何來做.
監控狀態和操作
PBX-IP 媒體網關支持集中監控設備狀態和操作的接口和標準.
- 前面板 LED - 提供簡單的設備狀態, 以太網連接狀態, PBX端口連接狀態.
- 網站接口 - 提供設備狀態, 配置操作, 和升級設備固件的能力
- SNMPv1 接口 - 提供瀏覽設備狀態和配置(只讀)
- 串口/telnet接口 - 提供配置操作和設備診斷日志的接口
配 置
由于PBX-IP 媒體網關有一個網頁瀏覽器接口, 每一個PBX-IP 媒體網關最開始都被配置了一個缺省的IP地址.
如果你的系統中需要多臺網關設備, 一定要修改這個缺省的IP地址.
網關也支持動態主機配置協議 (DHCP), 所有網關的IP地址也可以動態獲得. 再啟動時1, 網關發一個廣播消息,
里面包含廠商ID標示它自己是PBX-IP 媒體網關. 如果DHCP服務器連接到網絡上并配置為可以識別PBX-IP 媒體網關,
DHCP服務器可以給網關分配一個IP地址. 如果沒有DHCP服務器的回應, 網關就會使用它自己缺省的IP地址.
網關最開始配置為沒有選中的PBX接口. PBX接口必須通過網頁配置來選擇.
■ 實 施
PBX-IP 媒體網關可以把IP電話連接到傳統PBX上, 給PBX集成了網絡應用, 擴展了PBX, 集成了企業局域網或廣域網語音,
傳真, 和呼叫處理能力.
PBX-IP 媒體網關可以在幾種場景工作. 這篇文章里面描述了三種關鍵場景.
- 場景 1 - 模仿數字座系設備連接到數字PBX. 這種模式使用H.323或SIP協議與H.323或SIP設備交互,
例如IP電話或軟電話, 在基于IP的網絡里.
- 場景 2 - 把遠端辦公室通過一個包交換網絡連接到總公司PBX系統上. 基本來說, 網關把數字電話功能擴展到遠程辦公室.
- 場景 3 - 驅動私有數字電話座席通過一個IP設備, 例如IP-PBX或IP服務器.
關于實施PBX-IP 媒體網關在不同的場景里, 下面有詳細的介紹. 可能會需要一個地址轉換器,早先已經介紹過了,
來處理呼叫路由, 為了簡單起見, 下面場景的圖中沒有顯示地址轉換設備.

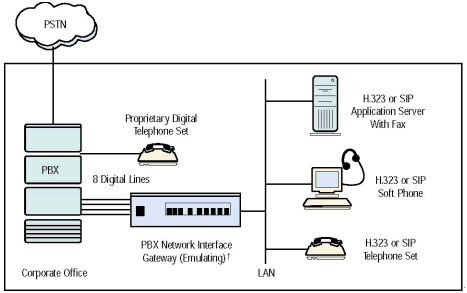

場景 1: 添加IP到公司辦公室
如圖4所示, PBX-IP 媒體網關可以連接H.323或SIP電話, 軟電話, 或H.323或SIP應用服務器到公司PBX上.
使用PBX-IP 媒體網關來提供一條傳統PBX和新的IP技術的連接, 可以提供下面的優點:
- 提供給現有傳統系統增加IP技術的低成本方案
- 保護傳統設備的投資, 設備不需要被替換
- 避免服務的中斷. 因?yàn)殡娫捒梢宰杂傻卦贗P電話和傳統電話間轉移, IP技術加到傳統環境中基本上是無縫的.
減少開發成本. 一個語音信箱的應用是為IP環境開發的, 但是可以在一個用PBX-IP 媒體網關實現的混合的環境中運行而不需要軟件的修改.
上面圖可以顯示, 這種使用PBX-IP 媒體網關的系統和話費繞過網關是非常不同的. 為了創建一個話費繞過的網關,
需要在兩個不同地點部署網關, 公司的廣域網負責兩點間呼叫的傳送,避免了PSTN連接和相應的電話費.
PBX-IP 媒體網關有個很不同的功能. 它作為一個引入IP的工具, 可以把IP技術輕松,逐漸地引進到傳統環境中,
而且步驟合適,工作量和目前架構很高效.

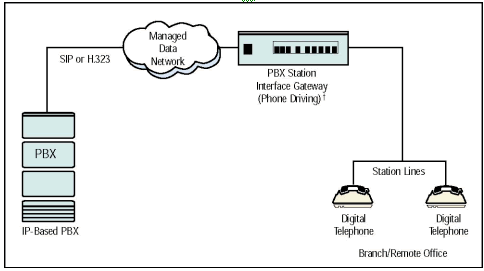

場景 2: 連接傳統電話到 IP-PBX
正如通過PBX-IP 媒體網關,IP電話可以和電路交換的PBX交互, 傳統電話也可以通過PBX-IP 媒體網關與IP-PBX交互.
請見圖5
場景 2 在零售市場段是非常常見的. 零售商在他們的店鋪里有數字電話, 但是需要移植到IP-PBX上來保持競爭力.
PBX-IP 媒體網關讓零售商可以安裝一個IP-PBX, 而且可以繼續使用他們的傳統的電話, 不需要重新在店鋪里面布線.
但是, 所有使用PBX-IP 媒體網關的組織如圖5所示, 如果你希望安裝一個IP-PBX同時保護他們現有的傳統電話設備的投資.
場景 1 是模仿模式PBX-IP 媒體網關的例子. 場景 2 是另一個叫做電話驅動模式PBX-IP 媒體網關.

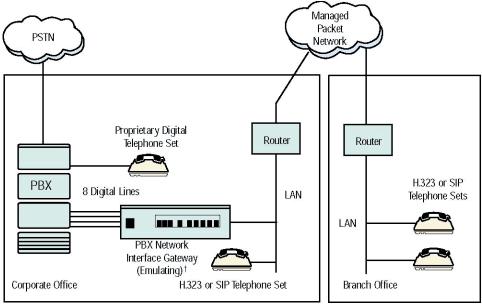

場景 3: 使用IP連接到遠程辦公室
在場景 3, PBX-IP 媒體網關被用來連接電路交換的PBX和在多個地點的H.323或SIP電話:
在 主站 使用企業局域網
在 遠程地點 使用遠程辦公室的局域網, 中間跨過企業包交換網絡
在這種場景中使用 PBX-IP 媒體網關可以提供下列優點:
- 讓IP電話和傳統電話可以互通, 可以使用IP和PBX網絡做本地或遠程呼叫, 增加了靈活性
- 使用已有的廣域網來減少總部和遠程辦公室的電話費
- 不需要升級PBX軟件, 部署很快
- 保護投資因?yàn)閭鹘y(tǒng)電話都可以被繼續使用
- 節省設備投資因?yàn)檫h(yuǎn)程辦公室不需要購買PBX

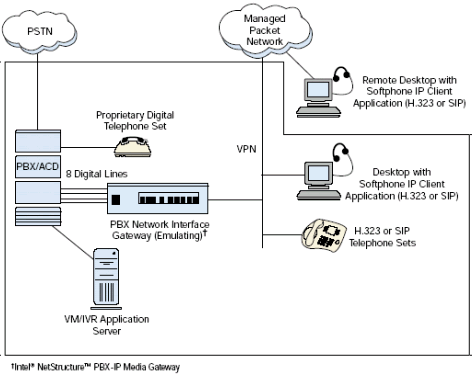

場景 4: 遠程辦公
場景 4 介紹了如何使用PBX-IP 媒體網關來提供高性價比的遠程辦公方案基于現有的PBX環境.
遠程員工不管在加還是在客戶現場, 他們可以通過相同的VPN連接來接收語音和數據, 和其他在企業辦公室里的員工完全一樣.
員工可以同時瀏覽企業數據, 互相或和客戶談話. 因?yàn)镻BX-IP 媒體網關和現有的網絡和PBX設備兼容, 包交換技術無縫地集成到現有的設備和IP軟電話應用中.
在這個場景, 一個模仿模式 PBX-IP 媒體網關通過它的數字線卡連接到傳統PBX. PBX可能連接到一些其它應用例如語音信箱和自動語音回復.
網關也通過 10/100BaseT 以太網接口連接到局域網或廣域網上. 用戶可以連接到企業的總部通過一個寬帶VPN連接,
可以使用PC機上的軟電話客戶端或IP電話來訪問PBX的功能.
在任何電話上可以發送和接收呼叫, 使用VPN連接來傳送語音, PBX-IP 媒體網關是在IP網絡和PBX網絡的橋..
使用這種配置可以讓遠程辦公擁有幾個關鍵的特性:
- 一個號碼訪問 - 因?yàn)槿魏稳撕艚羞h(yuǎn)程辦公的電話號碼就會產生一個到遠程辦公者的軟電話的IP呼叫
- 消息等待標志可以讓遠程辦公者直到他在公司的語音信箱里有新的消息而不需要經常去檢查(這個功能需要語音信箱的額外設置)
- 使用公司PBX來做外撥, 避免了報銷家里電話費的麻煩
- 使用3或4位PBX分機來聯系公司任何人
■ 結 論
PBX-IP 媒體網關是一個獨立的設備, 可以把PBX消息轉換成IP協議在包交換網絡上傳輸.網關提供訪問運行在網絡服務器上的應用程序和擴展PBX的功能到本地或遠程H.323和SIP設備和軟電話客戶端應用程序.
基本上, 網關是一個傳統PBX和包交換網絡的橋梁. 它提供了8口的數字PBX或數字電話的連接.
希望能夠提供IP方案和不想擔心系統集成性的企業會發現PBX-IP 媒體網關提供了一個簡單的, 高性價比的方法把語音和數據融合,
而且保護現有傳統PBX的投資.
