HXD09核應急指揮通信總體系統方案

吳彥 2003/08/15

目錄
第一章 總體設計 2
第一節 系統設計原則 2
第二節 場外核應急通信設施總體設計方案 2
第二章 通訊系統總體功能 6
第一節 指揮通信話務調度子系統功能 6
第二節 人工服務 7
第三節 大屏幕顯示子系統 9
第三章 系統組成、結構及實現 10
第一節 系統特點 10
第二節 系統組成與結構 11
第四章 環境要求 16

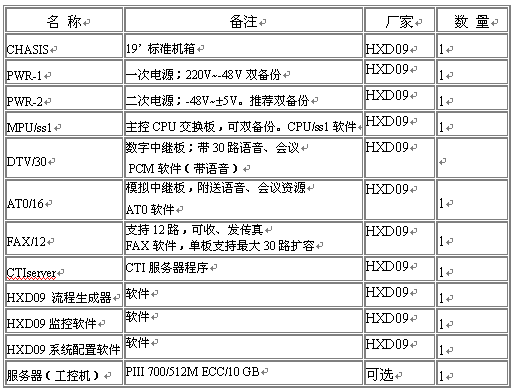

第五章 軟硬件配置 19
第六章 公司資信情況 21

第一章 總體設計

第一節 系統設計原則

　　根據用戶對所需呼叫中心系統的需求，和我們對系統長遠發展目標的理解，我們對該系統制訂以下設計原則：

·系統開發及時性 采用開放的軟硬件平臺和接口，利用高效的系統開發工具，縮短開發周期，提高系統性價比。
·系統的可靠性、穩定性 最大限度地實現用戶投資�？煽啃浴⒎�(wěn)定性是本系統一個非常重要的設計原則，必須采取有效的手段，保證整個系統的可靠穩定，并充分做到7X24的全天候服務，關鍵的設備做到熱插拔、雙備份，達到電信運營要求水準。
·系統的可維護性 在日常運行過程中，系統需提供對運行情況的監測和控制功能，從而保證系統的正常運行，強大的功能、友好的界面對系統進行維護是今后系統充分發揮效力的關鍵。維護系統是為了讓系統更好的發揮功效。
·系統的擴展性 系統要具有良好的二次開發以及容易擴展的特性，以便整個呼叫中心項目能夠按需求分期分步實施。同時，隨著市場及政策的變化，公司業務包括呼叫中心的業務需要不斷增減和調整，隨時適應市場變化。
·系統的共享性 我們做的不是一個封閉的系統。系統通過客戶服務中心，不斷收集客戶信息，并建立客戶關系管理，除自身使用外，并向其它系統提供使用功能。系統設計要通盤考慮其他相關系統，實現大范圍的資源共享。
·系統的可管理性 有效的業務量監控有助于對業務發展做出準確評估，可保證系統處理能力的及時擴容。系統應具備有效的、統一的手段和機制進行設備管理、應用軟件環境設置調整管理、開發管理以及操作員、管理員的管理。
·系統的防災難性 系統的設計應考慮完備的數據備份和災難性事故后的系統恢復體系。

第二節 場外核應急通信設施總體設計方案

　　場外核應急設施主要是場外核應急準備響應指揮中心的通信網絡、指揮及監測系統等。場外核應急通信指揮設施，以保障場外應急組織實施及其應急響應的功能，又與人防辦指揮通信相"兼容"，為人防轉民防打下堅實基礎。

1．場外核應急設施的功能：核應急工作管理、組織準備、應急響應及其實施防護措施的需要。必須滿足支持功能，主要是技術支持、通信聯絡、通知、數據的發送和接收、行政管理、后勤支持、文件編寫、消防支持、治安支持、醫療支持等需要。

2．場外核應急指揮通信系統建設
　　場外核應急指揮通信系統是一個以網絡為核心的多媒體綜合應用信息系統，主要功能有：指揮控制、攝像監視、視頻信息編輯處理、視訊會議、衛星接收、投影顯示、語音通訊、集群通信無線移動數據通信、GPS定位、地理信息系統（GIS）、數據庫管理、信息記錄及檢索、報警控制、信息安全等系統功能。

　　場外核應急指揮中心系統的建設，最終要解決的是各種突發性事件中應急時的信息采集、傳遞、處理的自動化，保障全省演習和應急響應時省、市（甚至國家領導人）指揮首長實施高效的指揮和控制。因此，核應急指揮自動化建設，始終把目標確定在提高核應急時的指揮效能上，同時兼顧平時的人防工程和民防救災。本系統由辦公自動化系統、網絡系統和主服務器系統構成。其中辦公自動化系統主要由有線--微機電話通知系統、電話專線、數據專線、會議電視等；無線--手機、BP機群呼系統、單邊帶電臺、特高頻移動通訊、衛星電話等兩部分組成。指揮部信息網絡系統設置分為九個子系統，總投資為2120萬元左右，由核應急專用資金解決。

（1）城市三維地理信息建模子系統，為參謀子系統、指揮子系統等提供省三維地理信息模型數據。
（2）應急指揮參謀子系統，即應急信息實時處理系統，整個災害信息、應急響應信息均由本系統收集并予以圖形化，和原有靜態信息結合為應急指揮提供參考意見。
（3）指揮決策支持子系統，是作戰指揮系統的中樞，各種各樣的信息在該系統中都以圖形化方式（災害及應急態勢圖）顯示于指揮員面前。
（4）遠程電視會議子系統，實現與現場指揮所、指揮中心、省核應急辦、國家核應急辦的實時視頻通信功能、使上、下級領導能夠直接看到應急中心的實況，方便地進行協調應急指揮。
（5）通訊控制接口子系統，實現計算機系統與有、無線通訊、警報發放等系統的連接，計算機系統可對通話進行實時錄音，通訊系統也可接收計算機系統的控制而作通信鏈路的自動接通操作，重要預案的某些指揮信息可自動由計算機內預案庫送出。
（6）視頻處理子系統，由外部視頻信號采集系統和視頻信號切換控制系統兩部分構成。
（7）媒體信息顯示及警報子系統，由應急中心大屏幕投影單元、文字顯示單元、多屏視頻顯示單元及省內公眾文字信息發布單元、省內警報廣播單元構成。中心內各單元用于指揮決策活動、省內各單元則用于重大災害發生時對省市的警報發布和公告。
（8）GPS信息接收子系統，用于接收由車輛、船只、直升機送回的GPS定位信號，將其轉換為省坐標系送入實時信息處理系統，顯示于圖形系統中。
（9）視頻資料編輯及后期制作子系統，用于對重大應急事件（或演習）后，作為歷史文字、視頻資料歸檔整理，用于今后的宣傳、上報、總結經驗等的制作工作。

3．核應急監測系統建設
　　核應急監測系統是為核事故后果的預測評價和應急防護決策提供技術依據，建立一支高水平的應急監測系統是十分重要的。通過該系統對核電站周圍的輻射水平、環境介質的放射性污染和分布情況、氣象狀況以及地震活動情況進行監測，及時準確地為指揮部提供科學的決策依據。

（1）環境監測系統
　　環境監測系統主要是利用固定監測亭和流動巡測車，測定核電站周圍空氣、海水中輻射劑量率，確定各項環境指標是否符合規定，在核事故中，主要監測煙羽覆蓋區域內沉降物產生的輻射劑量率，地表污染水平、海水污染水平、糧食、副食品中的污染水平，為應急指揮提供準確數據。

（2）氣象監測系統
　　氣象監測系統主要是為指揮部提供風向、風速、溫度、濕度、雨量、氣壓等氣象監測資料。它由天氣預報系統以及氣象信息中心構成。主要是利用核電廠廠內外自動氣象站和連云港市內的常規氣象站實現氣象監測。

（3）地震活動監測系統
　　本方案設計主要著重于通訊控制，及與其接口子系統等相關通信語音系統。

第二章 通訊系統總體功能

第一節 指揮通信話務調度子系統的功能
1、 來電顯示功能
　　來電顯示及顯示來電者背景資料功能。要求與系統相連的電話線申請了來電顯示功能。所有核應急指揮行動組及重要單位電話均可錄入系統,相應處理方案資料也可錄入系統。當有電話打入時，系統就會顯示出電話號碼、來電者姓名、地址等。話務員可以在接聽電話之前核對來電者的一些信息。
2、 電話接入及轉移功能
　　當有電話打入時，話務員無須跑到振鈴電話機處接聽，而只須將來電接入身旁的電話機上進行接聽。當知道來電者要找哪一位時，就可以幫他轉到相應的話路上，實現快速轉移。
3、 三方通話
　　系統可以通過電腦自動撥號，同時向外撥出三個電話，當撥通后自動將三條話路并在一起，這樣就可以實現三方通話了。
4、 多方通話
與三方通話類似。
5、 分組
　　可以根據不同的分組策略進行分組，然后電腦同時快速的將幾組電話向外撥號，撥通后，各組在組內自動相連，即實現了分組會議的功能。
6、 并組
　　在實際應用中，有時需要將幾組小會議合并成一個大會議，這一功能有"并組"來完成。
7、 群呼和組呼
　　在應急調度時，為了實現多個行動組快速向有關單位發布指令，可以由本系統向外同時呼出所有電話，從而滿足了應急調度的"快速"要求。
8、 直播功能
　　可以選擇對哪一條話路通過服務器進行數字監聽、監錄。
9、 輔助功能，地圖定位，和預案
10、 編輯功能
　　錄入主叫單位調度資料供來電顯示時核對，錄入常用重要單位電話供智能查詢和自動撥號。
11、 擴展功能
　　本系統選擇廣東恒訊達通訊HXD09可編程語音交換機直接提供全套通信語音系統解決方案，并實現以后的規模擴容、功能擴展。
12、 便攜功能
　　本系統具有可移動安裝的特點。只要現場有多條電話線路，即可立即快速安裝應急話務調度系統。
13、 錄音功能
　　啟動系統后，可以自動對相關電話進行數字錄音，具體到對某一通道進行全程實時錄音。
系統接警的錄音存放在本機的硬盤中，錄音錄時軟件可以查詢、重放、刪除接警錄音文件，也可以統計錄音信息量的大小、磁盤空間利用狀況、以及空間溢出預警等功能。
14、 放音功能
　　通過音箱進行播放。
15、傳真功能
　　本系統具有收發傳真功能。收發傳真以傳真電子文件通用格式TIF格式，存儲在服務器中。可選擇群發方式，以便達到應急的要求。
16、調度與應急
　　電話： 人工拔號和系統自動拔號相結合
　　手機： 人工拔號和系統自動拔號相結合

第二節 人工服務

用戶請求
　　用戶選擇人工服務后， 在由空閑座席的情況下，按照"先請求先服務"的原則對等待隊列中用戶進行服務，或隨時可以按鍵終止，返回自動語音服務。

人工座席的主要功能

1、呼叫應答
　　應答來自坐席的呼叫。在應答的同時在屏幕顯示客戶的所有有關信息。在咨詢服務建立過程中，操作員處于被動地位，由呼叫處理機（語音平臺程序）根據用戶選擇服務類型，操作員配置及當前工作情況自動將呼叫轉移到某坐席上。
2、來電截聽
　　如果當前既有等待客戶又有空閑坐席，但按服務配置該坐席不接收該用戶所要求的服務（因而呼叫處理機不會將呼叫轉移到該坐席），該坐席可以選擇"來電截聽"主動進行服務。
3、來話保持
　　先將來話保持住，服務其他來話或者完成其他操作后再對保持的來話服務
4、呼叫轉接
　　將當前正在處理的客戶轉接至其他坐席，在轉接時屏幕顯示其他坐席狀態。
5、三方連接
　　類似三方磋商，可以同時是兩個坐席和一個用戶，也可以是兩個用戶一個坐席。
6、座席互連
　　兩個座席間通話。
7、多方會議
　　電話會議，會議的資源等于系統資源
8、座席靜音
　　座席對通話過程的雙方可以靜音，改變可聽可說的屬性
9、班長強插
　　班長可以強拆強插，避免座席服務的失誤
10、轉接外呼
　　座席可根據應急程度，將話務轉接到固話、手機、無線通訊設備等。
11、誤報攔截

12、強插,強拆,監聽

監控管理功能

　　完成系統數據、資料的維護，包括信息錄入修改、報表查詢打印以及監控排隊機的運行狀態。
設在領導辦公室，通過網絡與指揮中心聯接，是指揮中心的監控臺。實施以下功能：

·狀態顯示：實時讀取并顯示各接警臺、調度臺的工作狀態。
·監聽，強插：對接警、調度通話進行監聽，必要時刻強插講話。
·廣播：對指揮中心工作人員進行廣播講話。
·請示匯報：值班人員通過監控太向值班領導進行工作匯報以及進行請示。
·統計查詢：對報警信息、調度能力資料進行查詢、統計、打印。
·電子地圖功能：具有對電子地圖進行無級縮放、任意漫游、分層顯示以及地理信息查詢等功能。
·報警信息顯示：顯示報警電話的詳細信息

座席管理
　　管理坐席基本資料，包括姓名，工號，登錄賬號，登錄密碼，級別，權限。監控各坐席工作情況，接受用戶請求，指導所屬座席疑難問題的解決。

統計報表
　　呼叫次數，呼叫接通率，呼叫失敗率，等待時間統計
　　坐席工作狀態，平均通話時間，忙閑比率統計
　　投訴的處理情況，及時處理完成率，未處理率，投訴數量、分類
　　傳真呼叫分類統計
　　咨詢的資訊內容分析

第三節 大屏幕顯示子系統

　　報警系統的主要配套設備，它可以將很小的視頻影象放大后投影到屏幕上，供多人現場觀視和現場指揮。

適合于各種制式視頻信號：PAL、VGA、SVGA等制式。可自動調色、調寬度、調清晰度、調焦距等功能。

LED顯示屏
　　可以顯示氣象信息，報警信息，以及應急動態。

第三章 系統組成、結構及實現

第一節 系統特點
1、系統特點
（1）高度集成的軟件界面。
　　本指揮通信調度軟件在一個界面上實現了電話會議、來電顯示、圖像處理、電話接入、話路轉移、自動撥號、三方通話、群呼、組呼、指揮調度、錄音和直播、監聽。
　　電話接入是指，當有電話撥入到任一條線時，話務員可以用自己坐席的電話接進來，而無須跑到振鈴的電話機上去接聽。
　　話路轉移是指，當話務員接入電話后，轉給別的人去接聽與處理，或外撥方式。
（2） 與電子地圖的完美結合。
　　可以通過來電顯示，GPS、CAS等外部設備及報警設備精確的找到主叫所在的位置，從而給指揮人員提供直觀而快速的操作和決策手段。
（3） 強大的輔助決策功能和開放式的接口。
可以調入預案文檔、進行編輯數據庫等。
（4） 是一種便攜式的指揮系統，便于移動式安裝。
　　 本系統與具體的交換機無關，本身就具有交換機的所有功能。這方便了安裝與使用。可安裝在前沿指揮所。(只要有電話連通)
（5） 話路多、可擴充性強。

　　本系統做到了最大可有32方參加的會議�？紤]到性能價格比及目前的實際需求，32方會議可以滿足要求了。當以后需要更多方會議時，硬件的擴充是極其容易實現的，而系統軟件上幾乎可以不做改動或稍做改動就可以達到更為強大的功能。最大可有256方一起參加會議。也可以分成多達10組同時進行10個會議。當中參與方可設置可聽可說、只聽、只說的三種方式。

（6）可修改和變更性。
　　可根據用戶的具體要求開發應用系統，度身定做，軟件可運行于Win2000、WinNT操作系統之上。
（7）開發周期短、成本低。
（8） 系統穩定、代碼成熟可靠。

第二節 系統組成與結構
　　
　　核應急指揮調度系統是一個功能比較豐富的呼叫中心系統，它可以提供多種接入手段和通信方式，這其中包括有傳統電話、傳真、手機等幾乎所有現存于電信的應用形式，人民群眾可通過多種接入方式進入系統，享受系統提供的多種服務。

　　系統采用總線型局域網組建，采用優質穩定的語音交換機，CTI服務器采用Windows 2000 Server網絡操作系統，數據庫采用MS SQL Server 2000，配置一定數量工作站用作座席工作臺。工作站采用Windows 2000/NT操作系統，網絡通訊采用基于TCP/IP協議的Windows Socket編程實現。

　　本系統通過計算機語音自動應答設備或人工座席與用戶建立聯系，檢索業務數據庫，接受用戶的請求，使問題能夠在最快的時間內得到最好的解決，這種交互式的服務模式和服務手段保證了溝通的靈活性和高效性，提高了用戶對該部門的滿意度和信任度。

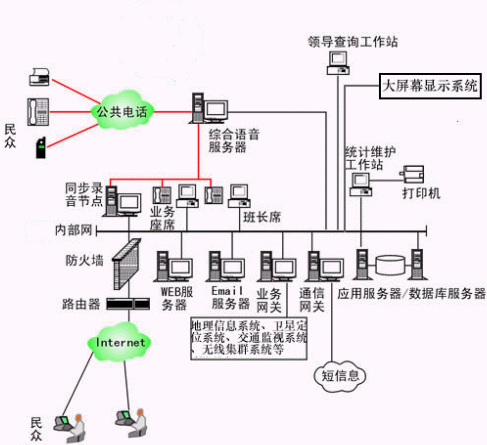

　　本系統物理結構由語音交換機、座席分流器、呼叫管理服務器(CTI服務器)、IVR(交互式語音應答)/IFR(交互式傳真應答、業務代表座席、調度席、統計維護管理工作站、數據庫/應用服務器、通信網關服務器、業務網關服務器、錄音工作站、領導查詢工作站、大屏幕顯示系統、網絡系統等構成。

如下圖所示：
