2G到3G無線網絡進化對回聲取消器
和語音質量增強設備的影響

　　　　　一．引言
　　　　　　1.1 3G宣傳和承諾
　　　　　　1.2 3G應用
　　　　　　1.3 3G部署
　　　　　二．2G網絡（包括VQE）體系結構
　　　　　　2.1 2G應用
　　　　　　2.2 2G網絡拓?fù)?/a>
　　　　　三．2.5G網絡體系結構（包括VQE）

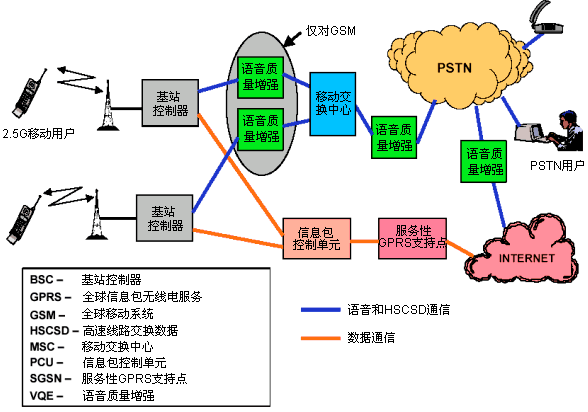

　　　　　　3.1 2.5G語音和數據網絡拓?fù)?/a>
　　　　　　3.2 GSM數據-GPRS
　　　　　　3.3 CDMA數據-cdmaTwo
　　　　　四．3G網絡體系結構（包括VQE）
　　　　　　4.1 進化到3G
　　　　　　4.2 作為3G王牌應用的語音服務和VQE
　　　　　　4.3 2G/3G網絡拓?fù)?/a>
　　　　　五．結論
　　　　　關于NMS通信公司

一．引言　

　　1.1 3G宣傳和承諾　
　　　　　　　　　　　　　　　　　　　　　　　　　
　　任何人，當他觀看最新的電視商業節目時，都無法不注意到"鋪天蓋地"的有關即將來臨的3G無線時代的辭藻。"通過您的便攜式電話，可以在運動中高速瀏覽Web"，言過其實的技術人員聲稱道。"你可以在自己的便攜式電話上觀賞電影"，沉醉于此的企業家們預期道，期待著您驚訝地合不攏嘴。"它代表著令人驚異的政治改革"，社會頭面人物氣喘吁吁地說。"想象吧，單一的標準，目前的GSM和TDMA（IS-54）用戶在具有強大競爭力的CDMA面前繳械投降"，3G狂熱者齊聲頌到。盡管這些辭藻具有很強的鼓動性和誘惑力，但它們僅僅是道聽途說，最多只有一半是正確的。

　　考慮到其復雜性，在無線數據傳輸速率方面，需要花費數年的時間，早期的3G網絡才能與現有的有線DSL（數字用戶線）和電纜調制解調器相媲美。目前，3G的理論速率因?qū)嵤┢饋淼膹?fù)雜程度受到了極大限制。

　　3G IMT-2000、UMTS以及CDMA-2000^①的能力建立在預期的和規劃的業務能力之上，它們需要寬帶虛擬信道，這樣才能傳輸完整的運動視頻并以很高的速率傳輸數據�？紤]到帶寬限制，對于寬帶虛擬信道，唯一可行的實施方案是通過信息包技術，在信息包技術中采用了資源共享，能夠最大程度地利用稀少的頻譜資源。同樣，在處理"猝發性"通信量時，其中包庫奧需要在相對短的時間內用到大量頻譜資源的呼叫，這時，信息包通信技術也是理想的選擇。

　　人口稠密的中心地帶通常配備了充足帶寬的基礎設施，能夠同時支持大量的用戶。與此同時，也允許單個用戶在短時間內使用寬帶信息包"猝發"服務。在都市區域，大量用戶集中在相對較小的地理區域內，在寬帶基礎設施方面進行投資支持高人口區域，這是經濟的選擇。相反，在鄉村地帶或人口稀疏的地區部署寬帶容量可能是一種浪費，而且從經濟上講也不具有吸引力。按照預期，這些地區的活動水平相對較低，在相當長的一段時間內，鄉村寬帶基礎設施容量的相當一部分會處于閑置狀態（部分甚至?xí)�完全閑置），這種可能性非常高。帶寬是傳輸寬帶信息包猝發的限制因素，因此對于人口稀疏的鄉村地帶來說，由于配備的寬帶基礎設備水平較低，無法提供這類服務。其結果是，鄉村用戶無法像人口稠密地區用戶那樣，享受到高容量寬帶信息包猝發服務所帶來的益處。

　　寬帶命名，如W-CDMA，表明其信道帶寬為5MHz。它是cdmaOne帶寬的4倍，GSM的25倍。寬帶信道服務所選擇的帶寬為的是高速傳輸數據。與cdmaOne不同（它會將所有的比特發送64次），W-CDMA（例如）會根據信號強度調整增益。也就是說，每個比特的發送次數介于4到128之間，當信號較強時，采用較低的速率。這意味著，在具有更強信號特征的區域，可用帶寬更大。信號強度主要由移動終端和站（BTS）之間的距離決定。因此，在人口密度更高的區域，由于移動用戶和BTS之間的距離較短，信號強度也趨于更強。

　　考慮到所有的因素，在鄉村和都市區域之間，數據通信速率的變化程度很大。都市中央將享受到更豐富的頻譜資源，鄉村城鎮可能不會享受到潛在的帶寬增加所帶來的好處（即使在相對成熟的3G網絡內）。其暗指的含義相當明顯：3G基礎設施將包含2G和2.5G組件的組合。因此，在一次語音或數據會話過程中，移動電話用戶能夠游暢在純粹的3G、增強的2.5G和標準的2G骨干網絡之間�？紤]到這種情況，僅當各種基礎設施區間之間的變遷是半透明的時，通信質量和服務的一致性才能得到維護。關于這一重要事宜，將在本文件的第4部分中予以詳細分析，并討論了可能的補救措施。

TOP↑

　　1.2 3G應用

　　即使按照夸夸其談的廣告宣傳，考慮到其所作的所有承諾，在微小的蜂窩電話屏幕上觀賞電影可能也不會像在大屏幕上那樣流行。它或許會被追捧者視為迷人的新生事物，但大多數無線用戶可能會對之感到厭倦。便攜式電話是為移動、便利、以及相對較短的強化式交互應用而設計的。相比之下，觀賞足本電影需要集中注意力，需要兩小時的安靜時間�；蛟S3G電話會像無線攝像機一樣找到更實際的用途：將視頻圖像發送到遠程桌面計算機（或便攜式計算機）屏幕上，供另一位用戶觀看。對于商業和業務應用來說，這種功能的吸引力更大，在這類商業應用當中，即使顯示圖像很有價值（如安全、新聞、廣告、不動產、制造等）。

　　對于正在出現的3G標準，在設計時，考慮到了向后的兼容性。如其所指，3G便攜式電話必須能夠在完全的2G、2.5G和3G環境下使用。不僅如此，在世界各地3G通信的頻譜安排還不統一，早期標準的芯片速率（cdmaOne、GSM、和TDMA設備）也各不相同。因此，如果打算使3G無線接口的低層結構與其前輩的結構保持相容，就必須將3G便攜式電話設計成多帶、多標準終端。3G標準正在演變?yōu)閮深愔饕�的CDMA版本。第1個版本W(wǎng)-CDMA被指定為繼GSM和TDMA之后的標準。類似地，cdma-2000被視為cdmaOne的繼任者。

　　3G數據和視頻通信具有信息包傳輸?shù)奶卣�。然而�?G網絡上的語音傳輸很可能用到信息包技術和線路交換技術。線路交換是2G和2.5G網絡在傳輸語音信號時所采用的唯一媒介，3G應與嵌入式技術相容，這是一個基本要求。因此，3G演化必須采用混合技術，部分是慢速技術，部分是從"建立在線路之上的語音"向"建立在信息包之上"的語音過渡。不僅如此，如果所有的便攜式電話均需要唯一的IP地址，那么其捆綁的IP地址數目會迅速超過現有編號系統的限度。顯然，增大已有IP地址格式的新建議最終將得到認可，然而，一旦核準了該建議，會導致世界范圍的升級事宜，這不禁讓我們回憶起2000年"兩位數字年?quot;所面臨的難題。

　　顯而易見，在通往3G的歷程中，將會穿越2G和2.5G的組合階段。2.5G標準是為了增強數據處理能力而設計的，它融合了兩種不同的無線接口：GSM和cdmaOne。2.5G標準能夠提供通用無線數據業務（GPRS），它是為了增進GSM而設計的，而cdmaTwo將是cdmaOne的下一個版本。在本文檔第3部分中，詳細討論了這兩種不同的體系結構，它們的關系，以及它們對話音通信的影響。

TOP↑

　　1.3 3G部署

　　3G基礎設施的實施方案降回到了新的現實基礎。兩種主要的限制因素顯現了出來，通過對實施方案的重新評估，這兩種限制因素促使人們放慢了前行的步伐。下面詳細介紹了籠罩在目前狀況上方的這些因素。

　　首先，競爭激烈的3G頻譜投標（尤其是在歐洲），使得中標價格達到了如珠穆朗瑪峰一般的高度。投標過程中的瘋狂之舉終于帶來了后果，潛在的服務提供商面臨了嚴重的財務危機。考慮到頻譜競標的首輪花費，經過客觀的業務分析后發現，如果不是不可企及的話，它也相當棘手，很難證明它是有利可圖的。與此同時，顯而易見的是，2.5G"綠色應用"（即GPRS和cdmaTwo）能夠提供相當一部分3G的功能，所需投資僅僅是3G一攬子部署總投資中可以忽略的部分。因此，2.5G成為拖延3G部署實施的主要力量。而且，作為通往純粹3G基礎設施的的踏腳石，它已得到了廣泛的人同。因此，2.5G被定位為一種有吸引力的前進形式，它還能提供令人愜意的喘息空間，服務提供商在獲得臨時休整的同時，能夠再次煥發活力。

　　第二，在服務提供商通往3G完全實施的路途上，卻在美國的無線市場上面臨了一個重大的障礙。與世界上的其他地區不同，美國的頻譜資源已完全分配給了2G和其他無線電應用。由于美國沒有專為3G通信而保留的頻譜資源，實施3G時，只能通過與已有的2G分配交換帶寬來進行。如果在行進過程中匆忙行事，同時轉換相當大的一部分2G頻譜資源，會造成嚴重的服務中斷。由此導致的結果是，在美國，轉向3G的步伐將是緩慢的，將求助于規定的行動過程，在整個遷移轉換過程中，一次只能將一少部分2G資源轉為3G的基礎設施，同時還要保持足夠的2G服務水平。

　　相對于以前的"2000年"計劃，目前的3G進度顯著滯后。截至目前為止，按照預期，到2002年，在日本將啟用有限的商業3G基礎設施，在歐洲要到2003年，而在美國則要推遲到2004年。類似地，不少2.5G基礎設施（尤其是GPRS部署）很可能會在2001年投入使用，并迅速在現有的GSM網絡中推廣開來。與此同時，預計cdmaTwo（后面是1XMC）安裝實例也將在cdmaOne基礎設施內迅速蔓延。

TOP↑

二．2G網絡（包括VQE）體系結構

　　2.1 2G應用

　　現有的基礎設施由電路交換網絡主宰，目前的2G無線系統［GSM、TDMA（北美）、以及CDMA（cdmaOne）］對其進行了補充。對于每一次通信會話過程，語音和數據（主要）通信體系結構均采用了專用的設備。所有這些標準的基礎帶寬均根植于單獨的16kbps信道，每個信道中都有一部分用于系統開銷。出于這種基本原因，無論是無線語音還是無線數據，都無法支持甚至接近常規長途（交換式）語音網絡、DSL、或傳統電纜調制解調器數據連接的質量水平。無線用戶已經習慣為了移動帶來的好處而放棄部分質量，但這種犧牲有一個臨界點。如果越過了可用性這個臨界點，低質量的語音連接和緩慢的數據鏈路不會被用戶接受。面臨嘈雜的無線語音呼叫時，消費者們?quot;掛斷"、重?fù)�、甚至轉向替代連接（有線）。但也會有極少一部分全心全意的狂熱者們?nèi)詴�忍受緩慢�?或有限的無線數據容量。

　　使消費者滿意并不斷擴大用戶基數，抱著這一目的，很多無線服務提供商求助于補救措施，對2G的缺點進行補償。與此同時，數字無線語音與PSTN（公共交換電話網）的連接要求用到電回聲抑制器（EEC），基于這一事實，人們將VQE ^②（語音質量增強）功能部件融合到了EEC設備中，從而通過單一裝置，就能提供包容一切的信號處理功能。

TOP↑

　　2.2 2G網絡拓?fù)?/b>

　　由于電回聲來自2線/4線混合組件，只有對于"移動到PSTN"（公共電話網絡）的連接來說，才需要用到EEC功能。同樣，由于聲學回聲，對于"移動到移動"呼叫來說（也受益于"移動到PSTN"應用），VQE更加重要。GSM和CDMA/TDMA從兩個不同的方面，處理了該事宜，請參見下面的介紹。

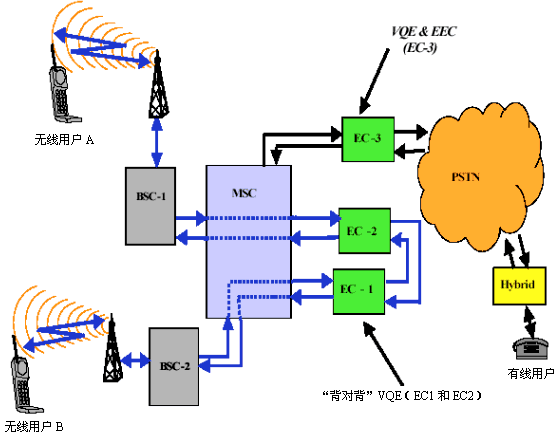

　　GSM實施了A-Interface（空中接口）體系結構。在圖1中，給出了部署A-Interface戰略的通用GSM網絡配置。如圖所示，這種拓?fù)浞桨冈贏-Interface上采用了VQE（EC-1和EC-2）功能，在PSTN接口處僅采用了EEC（EC-3）功能。這種方案給出了一種技術出眾的格局。EC-3組件消除了源自"PSTN到移動"呼叫所致的電氣（混合）回聲，而EC-1和EC-2部件則在每一次的"移動對移動"以及"移動到PSTN"呼叫上提供了VQE（語音質量增強）功能。

　　然而，在高層次圖（參見圖1）上看上去良好的東西并非總能方便地轉換為現實。對于在A-Interface上實施VQE的新GSM安裝實例，人們發現了一個經濟可行的解決方案，它由一個集成了VQE和EEC功能的組件構成。當將這個單一引擎安裝在A-Interface上時（替代了EC-1和EC-2，并取消了EC-3），它能為每一次的"移動對移動"以及"移動對PSTN"呼叫提供了VQE（語音質量增強）和EEC功能。如果將單一集成組件安裝在"PSTN對移動"連接上（取代了EC-3，消除了EC-1和EC-2），則僅能為"PSTN對移動"呼叫提供VQE（語音質量增強）和EEC功能。因此，在這種情況下，對于"移動對移動"呼叫，VQE功能不可用，因而"移動對移動"呼叫的語音質量將是不完善的。
