■ 平臺的發展
PSB結構解決方案

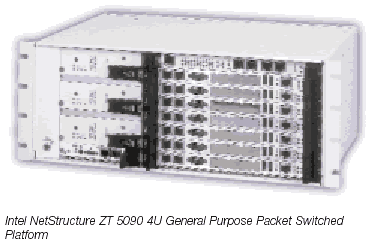

圖7所示為Dialogic 網絡結構ZT 50904U常規用途分組交換平臺的底板配置。 這種7個插槽，CompactPCI開發平臺符合PICMG2.16的分組交換底板規范。
其特性是集成以太網開關的專用插槽，兩個CompactPCI總線段－每一個都帶有
H.110電話總線-和一個基于IPMI(智能平臺管理接口)底板管理模塊。
底板管理模塊
底板管理模塊(CMM)是全面的、基于標準的、平臺－應用管理構架的第一要素，將提供經濟有效、可升級和高的可實用性(HA)的服務。
底板管理模塊(CMM) 提供了健康和性能方面的度量標準，無論是底板風扇、電源，還是任何支持PICMG 2.9的CompactPCI系統管理規范的節點板。面板前面提供電信警報中繼接口，CMM板卡處理器的RS-232接口系列和10/100
Megabit以太網接口。
對于這種平臺(ZT 5090)，IPMB總線的星型配置把每一個節點插槽連接到底板的CMM插槽上。 這保證CMM功能將不受連接到單獨節點插槽的任意給定的IPMB總線段失敗的影響。
此外，這樣可以防止任何給定節點進入到另一個節點的管理或者底板組成部分進行安全破壞。

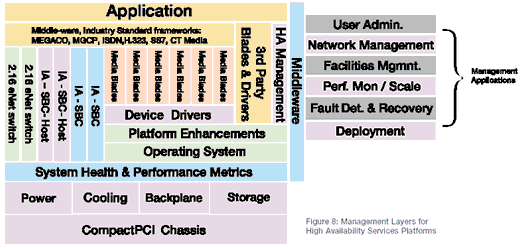

圖8展示了管理層的外觀，它兼容PICMG 2.16的CompactPCI平臺。在較低的水平上，系統的健康和性能度量標準通過平臺的可替換單元（FRUs）和中間設備之間互相通信的平臺性能提升得以實現。HA管理軟件層提供健康和性能方面的度量標準和最高層管理應用之間的通信。
應用這種知識可以響應平臺健康和性能的改變，進而保持對用戶的服務。
中間設備和上層管理應用
支持標準的、廣泛的上層管理APIs而定義的中間設備的發展，是產生HA服務平臺的關鍵元素。下面是六個額外的管理功能，通過基于標準的管理中間設備可以實現（圖8
管理應用）。
配置
在大多數情況下，配置是指管理應用首先所要求的。這允許對應用服務器上的服務進行配置，并且在底板內部建立一個服務平臺的配置。它也可以通過在新安裝的或者空閑的板上配置額外的服務來對平臺升級。
錯誤檢測和修復
當平臺的健康和性能監控機制發出錯誤警報，管理軟件的附加層確認這個錯誤并決定修復錯誤的最好方案。
性能監控和縮放比例
當系統接近性能極限時，系統發出即將過載警告，性能監控將引發附加資源的配置。
設備管理
監控確定底盤環境情況，諸如熱和功率負荷，這是簡易管理警報系統所需要的。這樣，在威脅到這項服務以及相鄰設備的服務的情況下，會發出管理系統警報。同樣地，設備的外部環境，例如空調系統故障，可能限制設備的某些服務，處理器速度或者不需要的設備暫時中斷，直到這種情況被糾正。
網絡管理
由于網絡是典型的獨立于服務平臺的管理系統，本地網絡操作中心（NOC）將去掉對別的網絡操作有潛在影響的系統（網絡斷開）。網絡參數的定義，例如，虛擬局域網（VLANs），通常是在監控網絡性能時網絡管理員的責任。從服務平臺上讀取網絡健康和性能度量標準的能力允許這種層次的管理。
用戶管理員
為了減少花費，服務供應者管理任務可以被終端客戶處理，這是很有利的。使用一個安全網絡為基礎的接口，客戶可以方便地管理增加，編輯和刪除來滿足自己需要。
這些任務，連接到自動計費服務，可以包括增加與刪除新的服務，預定一種存在的服務，或者增加用戶。
■ 硬件失效恢復
CompactPCI冗余系統插槽（RSS）
既然我們希望繼續使用CompactPCI總線，總線上帶有能控制一些電信串行卡的系統管理，系統管理的硬件失效恢復將保持極端重要的地位。
冗余系統插槽（RSS）的目的是提供無縫備份服務，在萬一系統管理失敗的時候。當這種可能性發生的時候，第二個（冗余的）系統管理板將作用于硬件，接管這些線卡。這個過程不僅很快，接管硬件的時間只有大約10個毫秒，而且有HA-aware應用支持，該應用可以實際上無縫隙的繼續。這大大節省了在失敗情況下的額外線卡和傳遞到外部開關所需要的花費。
因為采用PICMG 2.9規范，它導出系統中每個板的健康和性能規則，許多在另一個PICMG規范(2.13)中原來定義的故障檢測就不再需要了。將來所有的PICMG
2.16-和2.9-將從 Dialogic的CompactPCI系統管理板卡用簡單的固件升級來支持RSS。

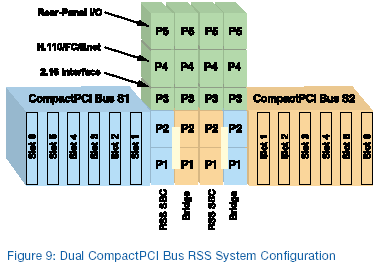

圖9是一個雙重的CompactPCI總線RSS系統的例子。 RSS-capablePICMG 2.16系統管理板(RSS
SBC)提供RSS 功能.附加的.夾層板(橋梁)提供雙重的CompactPCI總線RSS能力，支持高達12個線卡。
沒有夾層板，RSS SBC將支持單個CompactPCI總線部分。
包結構服務器失效恢復
就象RSS 失效恢復結構，IP為基礎的包結構上的分布式的HA應用需要失效恢復能力和可升級性，只是需要集群的典型情況。
自然地，支持分布式應用集群十分不同于備用失效恢復集群結構，或者那些需要的專用集群管理者節點。
如果一個專用的集群管理節點允許單一點的失敗，那么備用/失效恢復結構(兩節點集群)缺乏可升級性。另一方面，建造集群技術的目的，是為了實現高實用性的、IP-為基礎的應用，這在分布式計算結構中是必須的。
事實上，下一代包交換系統處理包轉換、呼叫路由選擇和類似的任務，將要求同樣的核心分布式應用集群技術。
正像新的RSS結構，集群的、基于IP的服務平臺將受益于綜合的、基于標準的管理結構。平臺管理故障檢測的能力，與最新發展的集群技術和上層管理層一同，支持真正的電信級服務的錯誤恢復和擴展。
下一代PSB
當談到下一代包轉換底板結構時，重要的是理解它如何適應當前的CompactPCI系統結構和未來的高速結構。
核心CompactPCI規范
CompactPCI核心規范，PICMG 2.0，為堅固的電信級平臺提供了極好的解決方案。 這是第一個成功的、基于標準的Eurocard結構，支持各種應用的嵌入式處理的解決方案滲入到電訊市場。
然而這種以總線為基礎的包含系統管理和其它未嚴格定義的管理的結構，限制了未來基于包的網絡的規模的擴大。
PICMG 2.16 and PICMG 2.9
建立在CompactPCI核心規范上，PICMG 2.16規范在底板上增加了一對交換式的星型結構，能夠提供高達1
Gigabit的、在節點板和以太網開關板之間的雙倍以太網速度。 增加兩(如果需要冗余的話)種以太網結構開關的功能。
這兩個開關能提供多余的網絡端口或者獨立的公眾網和私人網絡。智能開關的設計將支持VLANs，智能包路由選擇，和具有流量管理和優先級功能的服務質量保證(QoS)。包含無阻塞型有線速度的電路交換的1
Gigabit的高速上行鏈路，將顯著提高性能。 由于更高速度的硅片普遍使用，我們將看見Gigabit的節點連接速度，無阻塞型有線交換速度，最終上行鏈路的速度將達到10-Gigabit。在初期，盡管是無阻塞型設計，Gigabit開關的端口數目將被限制在16個端口。
此外，PICMG 2.16規范首次提出支持高度理想化的IPMI管理規范(PICMG 2.9)。 IPMI管理，通過CompactPCI板專用的IPMB總線連接，提供傳送信息的接口，發送從底板或板卡到諸如CMM的設備的管理信息到高層管理應用。
相反，由管理應用或者系統管理人員作出的指示，也可能從高層管理應用通過CMM作用于平臺或板卡。 因而，新的標準不僅為基于包的結構，而且也為基于標準的管理結構提供基礎。
PICMG 3.0

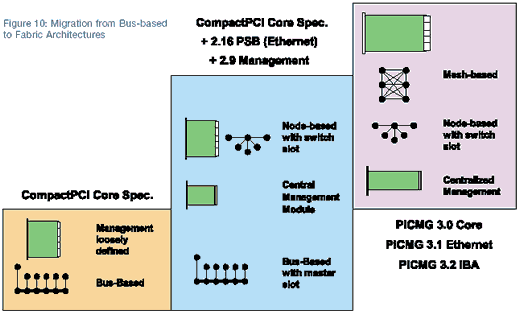

當CompactPCI總線和H.110總線都達到各自的極限時，網格結構有長期支持按比例繪制的能力。建立在PICMG
3.0核心規范上的下一代包交換結構，將繼續向基于節點的以太網交換插槽和集中式管理的方向發展，發展到最后，將過渡到在CompactPCI總線(圖10)的底板上的網格結構。
最開始基于1X InfiniBand(IBA)，然后過渡到4X IBA，然后是12X IBA的設計，提供了一種長期有效的結構，在這種結構上可以建立別的應用，并且在升級應用時，變化最小或不變。
總結
PICMG 2.16規范介紹CompactPCI的包轉換底板性能，并且介紹了PICMG
2.9――管理接口上的一套可行的標準。 這個新的基于標準的平臺將當前和PSB結構聯系起來，而這種PSB結構使基于包的應用和管理功能能夠迅速發展，從而將我們帶到基于IP應用的PSB結構的美好未來中。
PICMG 2.16的PSB結構是發展下一代基于IP的解決方案的媒介。它趨于完整將是支持實時關鍵應用的下一代RSS性能的發展。一旦被大的集中式系統支持，軟件發展將拓展到新集群技術，這種技術使基于服務器的IP應用可升級。上層管理軟件的發展，對于提供平臺的健康和性能的度量標準和它們所支持應用之間的連接來說，是必需的。最后，HAaware應用的發展將是建立基于IP的解決方案的系統的最后一步。
如果基于PICMG 3.X標準的下一代平臺中的，諸如12X IBA的新的，高性能的結構普遍可用，高性能的包處理引擎的發展將產生高度可升級的系統，無論是核心網絡還是邊緣網絡都可以。
HA-aware應用和基于標準的管理軟件結構的發展，將從第一代的以太網PSB結構到基于標準的IP平臺解決方案的、高性能的12X
IBA結構提供無縫的轉換。
關于Dialogic CompactPCI建立模塊的解決方案
為了以太網互連和網絡計算，Dialogic向電信OEM設備設計者提供基于標準的、carrier-grade、建立模塊的解決方案。從廉價單板計算機到專用高集成系統，這種解決方案包括了包交換底板技術和對熱交換，高實用性以及多計算等等功能的支持。
模塊化的，可升級的，off-the-shelf的解決方案，和對主要的操作系統和實時軟件的支持，加速了應用開發。
