DSC110/DSC210信令轉換器
（五）

本文 [ 目錄 ] [ 第一頁 ] [ 第二頁 ] [ 第三頁 ][ 第四頁 ][ 第五頁 ][ 第六頁 ]

　9 附錄A：告警出錯編碼表

　10 附錄B：拆線原因映射
　　10.1內部標識定義
　　10.2接受拆線原因映射表
　　10.3 傳輸拆線原因映射表

　11 附錄C：呼叫方分類映射
　　11.1 內部標識的定義
　　11.2 接收呼叫方分類映射表
　　11.3 傳輸呼叫控制分類映射表

　12 附錄D：遠程數據中心操作
　　12.1 連續記錄
　　12.2 周期報告
　　12.3 RDC文件格式

■ 附錄A：告警出錯編碼表

　　注意：在以后版本的轉換器軟件中，每個事件編碼（尤其是DIAG字段）的意義可能有所改變，不預先通知。

編碼	時間	ID	DIAG	種類
1	PCM丟失 PCM輸入端口信號丟失	PCM	0	PCM
2	AIS PCM輸入端口包含告警指示消息（所有時隙中全1）	PCM	0	PCM
3	幀同步丟失 PCM端口的幀隊列丟失	PCM	0	PCM
4	滑幀 PCM端口出現幀滑動。每當出現滑幀時都會發生此告警事件。	PCM	0	PCM
5	遠端告警 PCM端口收到遠端告警指示。這一般指示遠端或者不能接受幀隊列或者被接收信號誤碼率很高。	PCM	0	PCM
6	BER > 1:10^5 在幀序列模式下測量，輸入PCM信號的比特誤碼率高于100，000之一。通常是由電纜出錯或遠端PCM卡出錯引起的。	PCM	0	PCM
7	BER > 1:10^3 在幀序列模式下測量，輸入PCM信號的比特誤碼率高于1000之一。通常是由遠端PCM卡出錯引起的。	PCM	0	PCM
8	保留
9	C7連接出錯 SS7信令連接出錯。一般是因為不正確的配置（信令時隙），連通性錯誤或者遠端信令終端未激活。	C7連接	0	SIG
10	保留
11	電路連接出錯 SS7信令的所有信令連接出錯。一般是因為配置不正確（點的編碼或信令時隙），連通性錯誤或者遠端信令終端未激活。	LS	0	SIG
12	處理器1出錯轉換器檢測到信令處理器出錯�？赡苁切帕钐幚砥骺ǔ鲥e或轉換器在信令處理器長時間處于過負荷狀態時發出關閉的控制信號以防止過負荷影響到系統的其它部分。一般是由于卡出錯引起的（可以用CSLC/ASSLC命令將SS7/Q931連接換到一個替換處理卡上來驗證）或由于不正常的信令情況引起，這種信令情況多由不正確的配置或轉換器和遠端配置不匹配而引起。這一告警只能由手工干預，用戶應當中斷和恢復受影響的板。（注意：處理器出錯這一記錄項在板子中斷時仍將一直顯現，這一情況與事件的出現和清除是一樣的）。	BPOS	0	SYS
13	保留
14	自檢出錯轉換器發現自檢出錯，正常操作不能進行。一般要更換CPU板	BPOS	0	SYS
15	風扇出錯轉換器檢測到降溫風扇之一出錯。降溫仍能保證，但是合適時應更換壞了的風扇。	FAN ID	0	SYS
16	多風扇出錯轉換器檢測到多個風扇出錯。應立即更換壞了的風扇。	0	0	SYS
17	報警測試2 這一事件指示用戶使用ALTEI命令激起級別2的告警測試	0	0	SYS
18	報警測試3 這一事件指示用戶使用ALTEI命令激起告警測試	0	0	SYS
19	系統重起這一事件指示了系統重起的時間	0	0	SYS
20	過熱內部溫度超過預定值或降溫裝置出現問題。應立即查看。	0	0	SYS
21	＋5V出錯內部＋5伏電源rail超出控制。這一般是由于電源模塊出錯或卡出錯引起額外的電源消耗。	0	0	SYS
22	＋12V出錯內部＋12伏電源rail超出控制。這一般是由于電源模塊出錯或卡出錯引起額外的電源消耗。	0	0	SYS
23	－5V出錯內部－5伏電源rail超出控制。這一般是由于電源模塊出錯或卡出錯引起額外的電源消耗。	0	0	SYS
24	－12V出錯內部－12伏電源rail超出控制。這一般是由于電源模塊出錯或卡出錯引起額外的電源消耗。	0	0	SYS
25	ISUP維護指示診斷的事件與ISUP操作有關，如長期出現這個問題，要向DataKinetics報告。			NONE
26	ISUP出錯指示診斷的事件與ISUP操作有關，如長期出現這個問題，要向DataKinetics報告。			NONE
27	CNV事件指示診斷的事件與呼叫控制和信令轉換有關，如長期出現這個問題，要向DataKinetics報告。	CGRP乘以100再加上DEV		NONE
28	CNV出錯指示診斷的事件與呼叫控制和信令轉換有關，如長期出現這個問題，要向DataKinetics報告。			NONE
29	AS CC出錯指示診斷的事件與接入側呼叫控制有關，如長期出現這個問題，要向DataKinetics報告。			NONE
30	AS BRD出錯指示診斷的事件與接入側呼叫控制有關，如長期出現這個問題，要向DataKinetics報告。			NONE
31	AS連接出錯接入側信令連接丟失信令。通常與不正確的配置（信令時隙），連接性出錯或遠端信令終端未激活有關，	ASLINK		SIG
32	超載轉換器檢測到內部超載情況。這通常是由特別高的通信速率或出錯情況引起額外調用維護程序而引起的。超載期間，轉換器如常工作。如果這種情況頻率性發生（如每天在忙時出現），則要報告給DataKinetics。	0	0	SYS
33	失同步時鐘源要包含一個有效的PCM信號但沒有PCM端口被配置為時鐘源。這種情況下轉換器會用本地石英振蕩器生成一個同步信號。	0	0	PCM
34	新同步源轉換器選擇一個新的PCM作為時鐘同步源。	PCM		PCM
35	PCM出錯指示診斷事件與PCM功能有關，如這種事件長期發生，需向DataKinetics匯報。			NONE
36	PCM事件指示診斷信息與PCM有關。			NONE
37	NUP維護指示診斷事件與NUP功能有關。如這種事件長期發生，需向DataKinetics匯報。			NONE
38	NUP出錯指示診斷事件與NUP功能有關。如這種事件長期發生，需向DataKinetics匯報。			NONE
39	系統重啟請求用戶更改了配置參數，如要使之發生作用，需要重啟系統。系統重啟前本警告一直保持。	0	0	SYS
40	RDC出錯與遠程數據中心通信出錯。通常是由不正確的配置（IP地址、用戶名和密碼）、連接性出錯或遠端設備未激活引起的。	RDC	0	SIG
41	所有RDC出錯與遠端的數據中心通信出錯。連續記錄寫入硬盤或適當?shù)貋G棄。周期報告數據被丟棄。特別要注意當所有RDC出錯時，任意帳單報告（如果被激活的）都會被寫入本地硬盤，而本地硬盤容量有限。	0	0	SYS
42	RDC出錯指示診斷事件與到RDC的數據傳輸有關，如這種類型事件長期出現，要向DataKinetcs報告。			NONE
43	AS重啟出錯。接入側一或多個通道重起出錯。轉換器會定期自動重存通道。	ASLINK	0	SIG
44	CR發送失敗轉換器不能向RDC傳送連續記錄�？赡艹霈F(xiàn)了如下問題：沒有可用的RDC、RDC中沒有此CR的地址、寫RDC失敗。問題排除后，只有當故障期間存入本地硬盤的記錄正確傳到RDC后，告警才結束。	RECORD (記錄)	Diagnostic code (診斷碼)	NONE
45	PR發送失敗轉換器不能向RDC傳送周期報告�？赡艹霈F(xiàn)了如下問題：沒有可用的RDC、RDC中沒有此PR的地址、寫RDC失敗。問題排清后，只有周期記錄正確傳到RDC后，告警才清除。	REPORT (報告)	Diagnostic code (診斷碼)	NONE
46	硬盤出錯硬盤內部交互停止。除非重啟系統，否則不能使用硬盤。很可能是由于硬盤驅動器的物理錯誤引起的。	0	Diagnostic code (診斷碼)	SYS
47	硬盤滿對于連續記錄來說，硬盤驅動器容量達到了極限。如果連續記錄到達最大數據量，硬盤驅動器中就沒有多余空間存儲數據了。這樣的情況下，等到RDC覆蓋或所有存儲的數據從轉換器傳出，記錄將被丟棄。此時警報被清除。	RECORD (記錄)
48	SVC事件指示診斷事件與轉換器的服務相關。如這種事件長期發生，需向DataKinetics匯報。			NONE
49	SVC出錯指示診斷事件與轉換器的服務相關。如這種事件長期發生，需向DataKinetics匯報。			NONE
50	板阻塞板子到了阻塞的極限。板子不停的輸入阻塞標志著需要增加交換的容量。	BPOS		SYSTEM
51	TUP維護指示診斷事件與NUP功能相關如這種事件長期發生，需向DataKinetics匯報。			NONE
52	TUP出錯指示診斷事件與NUP功能相關如這種事件長期發生，需向DataKinetics匯報。			NONE
53	PCM不匹配 PCMTYPE設置與板上硬件裝置不一致。	PCM	0	STSTEM
54	DP4 事件診斷事件與DPNSS功能相關如這種事件長期發生，需向DataKinetics匯報			NONE
55	DP3 事件診斷事件與DPNSS功能相關如這種事件長期發生，需向DataKinetics匯報			NONE
56	DP2 事件診斷事件與DPNSS功能相關如這種事件長期發生，需向DataKinetics匯報			NONE
57	DLC出錯 DPNSS信令連接上的一個或多個DLC出錯。	ASLINK	0	SIG
58	ANN事件診斷事件與提示語功能相關如這種事件長期發生，需向DataKinetics匯報			NONE
59	ANN出錯診斷事件與提示語功能相關如這種事件長期發生，需向DataKinetics匯報			NONE
60	提示語出錯提示語WAV文件有錯。這表示ANNC應被刪除。	ANNC	0	NONE
61	SW不匹配系統只是部分的升級了，應進行全部升級。系統以"安全"模式運行受限的管理軟件。無電路提供服務。	0	0	SYSTEM
62	C7連接阻塞 SS信令連接阻塞	C7LINK	0	SIG

■ 附錄B：拆線原因映射

　　本節列出了內部標識的號碼和描述，詳細的表示出預配置的接受拆線原因映射表和傳輸拆線原因映射表的全部內容。

　10.1內部標識定義

　　下表定義了所有內部拆線原因標志。

內部標識	定　義
0	無拆線原因
1	未分配號碼
2	到特定傳輸網絡無路由
3	到目的地無路由
4	發送特殊信息音
5	干路前綴撥錯
6	不接受通道
7	在已建立的通道上得到和交出通道
8	預清空（ANSI CS 0）
9	預清空--保留電路以重用
10-15	保留以備ITU將來使用
16	一般呼叫清除
17	用戶忙
18	無用戶應答
19	用戶無應答（用戶報警）
20	無用戶
21	呼叫被拒絕
22	號碼更換
23	未分配目的地組（ANSI CS 2）
24	未定義交易組（ANSI CS 2）
25	交換路由出錯（ANSI CS 2）
26	未選擇用戶清除
27	目的地失序
28	地址不完整
29	設備拒絕
30	對STATUS ENQUIRY（狀態詢問）應答
31	正常未指明的
32-33	保留以備將來ITU使用
34	沒有可用的電路
35-37	保留以備將來ITU使用
38	網絡無序
39-40	保留以備將來ITU使用
41	暫時出錯
42	交換設備阻塞
43	到達信息丟棄
44	請求的通道不可用
45	預清空（ITU）預清空（ANSI CS 2）
46	優先呼叫被阻塞（ITU）優先呼叫被阻塞（ANSI CS 2）
47	資源不可用--未定義
48	保留以備將來ITU使用
49	服務質量不可達
50	請求設備不同意
51	呼叫類型預服務請求不兼容（ANSI CS 2）
52	由于組限制，呼叫被阻塞（ANSI CS 2）
53	呼出被禁止在CUG之內
54	保留以備將來ITU使用
55	呼入被禁止在CUG之內
56	保留以備將來ITU使用
57	承載能力未經認證
58	承載能力現在不可用
61	保留以備將來ITU使用
62	指定的呼出通路信息與用戶類矛盾
63	服務/選項不可用－未定義
64	保留以備將來ITU使用
65	承載能力未執行
66	通道類型未執行
67-68	保留以備將來ITU使用
69	被請求的設備未執行
70	只有受限的數字信息承載容量可用
71-78	被請求的設備未執行
79	服務或選項未執行--未定義
80	被請求的設備未執行
81	呼叫參考不可用
82	識別信道不存在
83	存在掛起的呼叫，但是此呼叫無識別特征
84	使用呼叫特征
85	無被掛起的呼叫
86	被請求呼叫特征被清除的呼叫
87	被叫用戶不是CUG成員
88	目的地沖突
89	被請求的設備未執行
90	不存在CUG
91	傳輸網絡選擇無效
92-94	被請求的設備未執行
95	無效信息--未定義
96	強制信息元素丟失
97	信息種類既不存在也未執行
98	消息與呼叫狀態和既不存在也未執行的信息種類不一致
99	參數既不存在也未執行--被丟棄
100	信息元素內容無效
101	信息種類與呼叫狀態不一致
102	計時器計滿后恢復
103	參數既不存在也未執行--被忽略而過
104-109	保留以備將來ITU使用
110	帶有不能識別的參數的消息--被丟棄
111	協議出錯--未定義
112-126	保留以備將來ITU使用
127	相互作用未定義
128	保留以備將來ITU使用
129	告警計時器計滿
130	振鈴計時器計滿
131	重復嘗試請求
132	掛起計時器計滿
133	呼叫路由失敗
134	等待釋放全部時間到
135	建立穿系統的路徑失敗
136	被叫方號碼有錯
137	TMR值無效
138	參考指示無效
139	到達內部系統資源失敗
140	用戶數據建立出錯
141	用戶拒絕用戶服務
142	拒絕CUG呼叫
143	掛起失敗
144	內部軟件出錯
145	忙路檢測
146	請求的IS路由未被發現
147	CPC無效而出錯
148	號碼難以獲得
149	分析數字出錯
150	CLI認證失敗
151	呼入側地址不完全檢測
152	呼出側地址不完全檢測
153	呼叫控制檢測到協議出錯
154	用戶拒絕用戶服務1
155	用戶拒絕用戶服務2
156	用戶拒絕用戶服務3
157	用戶拒絕用戶服務1（未執行）
158	用戶拒絕用戶服務2（未執行）
159	用戶拒絕用戶服務3（未執行）
160	用戶線忙
161	用戶干路忙
162	請求超時
163	請求機制一般錯誤
164	請求所提供的信息無效
165	呼入被拒
166	呼出被拒
167	網絡不提供服務
168	交換設備阻塞
169	提示語完整化
170	提示語強制釋放
171	提示語計時器超時
172	轉向釋放
173	非轉向釋放
174	永久禁呼
175-255	保留以備將來使用

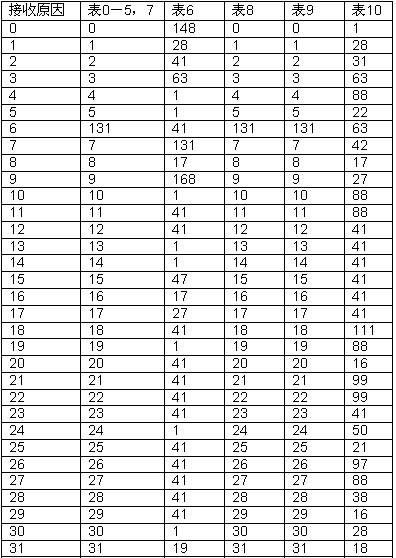

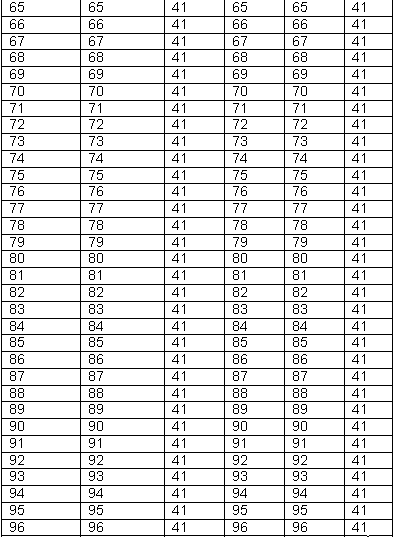

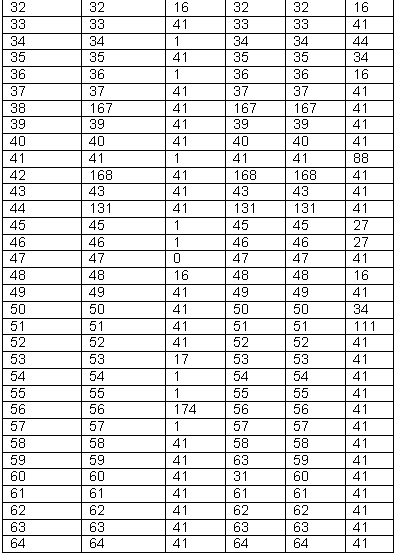

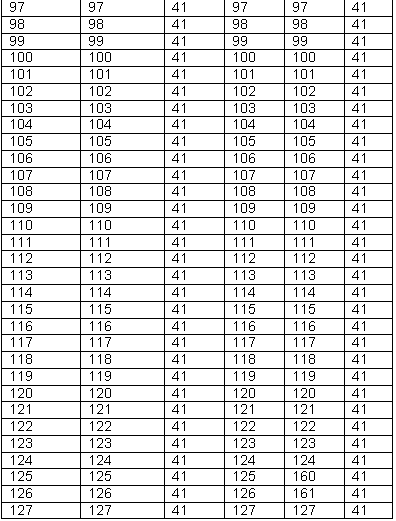

　10.2接受拆線原因映射表

　　本節詳細描述了10個預配置的接受拆線原因到內部標識的映射表。當前表0－5和7都是相同的。表6、8、9和10不同。

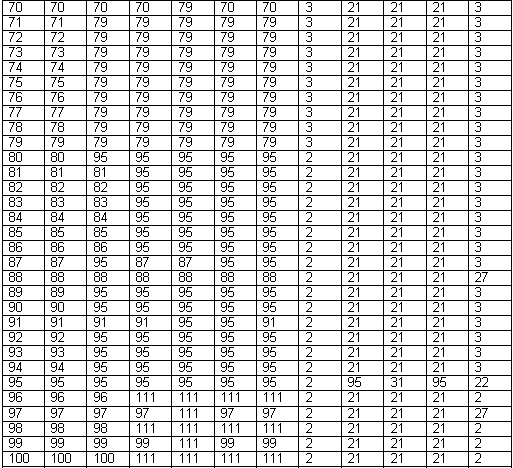

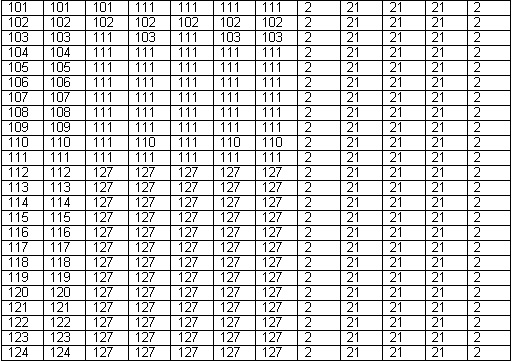

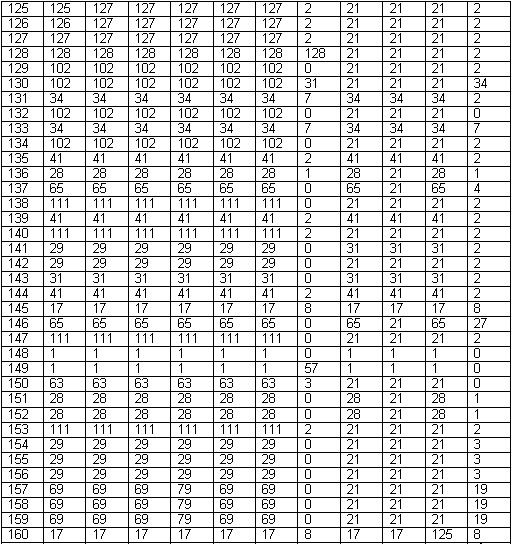

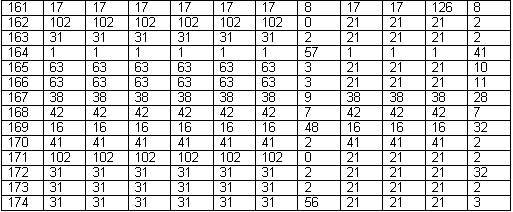

　10.3 傳輸拆線原因映射表

　　本節詳述了10個預配置的內部標識到傳輸拆線原因的映射表的內容。實際中應選用合適的信令系統的表（詳情請參見CC參數定義）。

內部標識	表0	表1	表2	表3	表4	表5	表6	表7	表8	表9	表10
0	0	31	31	31	31	31	47	21	21	21	2
1	1	1	1	1	1	1	57	1	1	1	0
2	2	2	2	31	31	2	0	21	21	21	2
3	3	3	3	3	3	3	0	21	21	21	2
4	4	31	4	4	31	4	0	4	4	4	2
5	5	31	5	31	5	31	0	5	5	5	2
6	6	6	31	31	31	31	2	21	21	21	2
7	7	7	31	31	31	31	2	21	21	21	2
8	8	31	31	31	31	8	2	21	21	21	2
9	9	31	31	31	31	9	2	21	21	21	2
10	10	31	31	31	31	31	2	21	21	21	2
11	11	31	31	31	31	31	2	21	21	21	2
12	12	31	31	31	31	31	2	21	21	21	2
13	13	31	31	31	31	31	2	21	21	21	2
14	14	31	31	31	31	31	2	21	21	21	2
15	15	31	31	31	31	31	2	21	21	21	2
16	16	16	16	16	16	16	48	21	21	21	32
17	17	17	17	17	17	17	8	17	17	17	8
18	18	18	18	18	18	18	2	21	21	27	31
19	19	19	19	19	19	19	31	21	21	21	2
20	20	31	20	31	31	20	2	21	21	21	2
21	21	21	21	21	21	21	3	21	21	55	25
22	22	22	22	22	22	22	0	21	21	21	5
23	23	31	31	31	31	23	2	21	21	21	2
24	24	31	31	31	31	24	2	21	21	21	2
25	25	31	31	31	31	25	2	21	21	21	2
26	26	26	31	31	31	31	2	21	21	21	2
27	27	27	27	27	27	27	9	27	27	27	9
28	28	28	28	28	28	28	0	28	21	28	1
29	29	29	29	29	29	29	2	21	21	21	2
30	30	30	31	31	31	31	2	21	21	21	2
31	31	31	31	31	31	31	2	31	31	31	2
32	32	47	47	47	47	47	7	21	21	21	7
33	33	47	47	47	47	47	7	21	21	21	7
34	34	34	34	34	34	34	7	34	34	34	35
35	35	47	47	47	47	47	7	21	21	21	7
36	36	47	47	47	47	47	7	21	21	21	7
37	37	47	47	47	47	47	7	21	21	21	7
38	38	38	38	38	38	38	9	38	38	38	28
39	39	47	47	47	47	47	7	21	21	21	7
40	40	47	47	47	47	47	7	21	21	21	7
41	41	41	41	41	41	41	2	41	41	42	2
42	42	42	42	42	42	42	7	42	42	42	7
43	43	43	47	47	43	43	2	21	21	21	7
44	44	44	44	44	44	44	7	21	21	21	7
45	45	47	47	47	47	45	7	21	21	21	7
46	46	47	47	47	47	46	7	21	21	21	7
47	47	47	47	47	47	47	7	21	21	21	7
48	48	63	63	63	63	63	3	21	21	21	3
49	49	49	63	63	63	63	3	21	21	21	3
50	50	50	63	63	63	50	3	21	21	21	24
51	51	63	63	63	63	51	3	21	21	21	3
52	52	63	63	63	63	63	3	21	21	21	3
53	53	63	63	63	63	63	3	21	21	21	3
54	54	63	63	63	63	54	3	21	21	21	3
55	55	63	55	55	63	63	3	55	55	55	3
56	56	63	63	63	63	63	3	21	21	21	3
57	57	57	57	57	57	57	57	21	21	21	3
58	58	58	58	58	58	58	3	21	21	21	3
59	59	63	63	63	63	63	3	21	63	21	3
60	60	63	63	63	63	63	3	21	31	21	3
61	61	63	63	63	63	63	3	21	21	21	3
62	62	63	63	63	63	62	3	21	21	21	3
63	63	63	63	63	63	63	3	21	21	21	3
64	64	79	79	79	79	79	3	21	21	21	3
65	65	65	65	65	65	65	3	65	31	65	3
66	66	66	79	79	79	79	3	21	21	21	3
67	67	79	79	79	79	79	3	21	21	21	3
68	68	79	79	79	79	79	3	21	21	21	3
69	69	79	69	79	79	69	3	21	21	21	3

■ 附錄C：呼叫方分類映射

　　本節列出了內部標識，詳細的表示出預配置的接收呼叫方分類映射表和傳輸呼叫防分類映射表的全部內容。

　　11.1 內部標識的定義

　　下表定義了所有內部呼叫方分類標志。

內部標識	定　義
0	未知呼叫方類型
1	法語操作者
2	英語操作者
3	德語操作者
4	俄語操作者
5	西班牙語操作者
6	保留值6
7	保留值7
8	保留值8
9	國家操作者
10	普通呼叫方
11	具有優先權的呼叫方
12	數據呼叫
13	測試呼叫
14	保留值14
15	投幣式公用電話
16	澳洲保留1
17	澳洲保留2
18	澳洲保留3
19	澳洲保留4
20	澳洲保留5
21	澳洲保留6
22	澳洲保留7
23	澳洲保留8
24	澳洲保留9
25	澳洲保留10
26	澳洲保留11
27	澳洲保留12
28	緊急情況
29	高優先級
30	NSEP用戶
31	Comstar用戶
32	賓館
33	免費電話
34	服務用戶
35	本地用戶
36	本地投幣電話
37	法國保留
38	OSS操作者

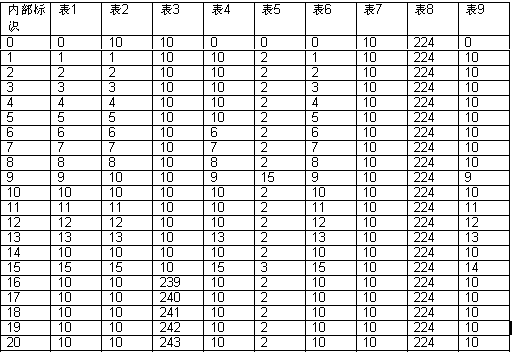

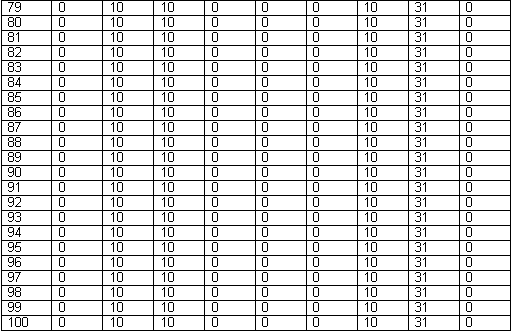

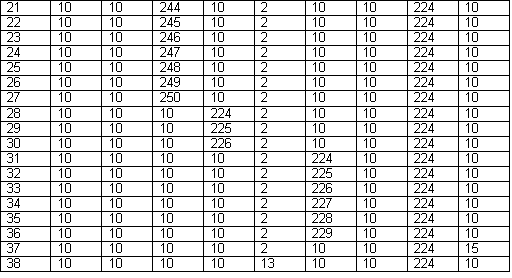

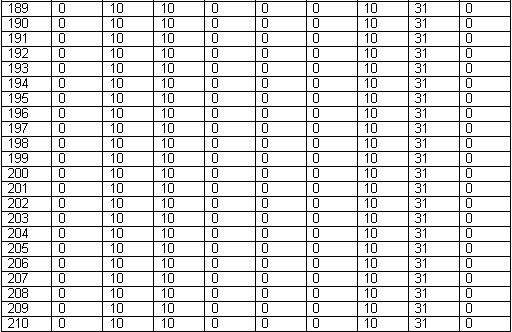

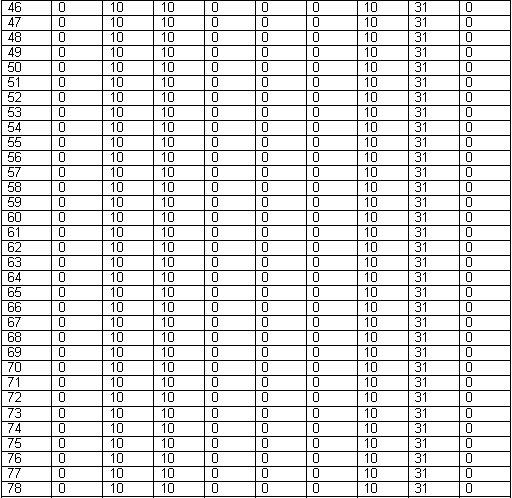

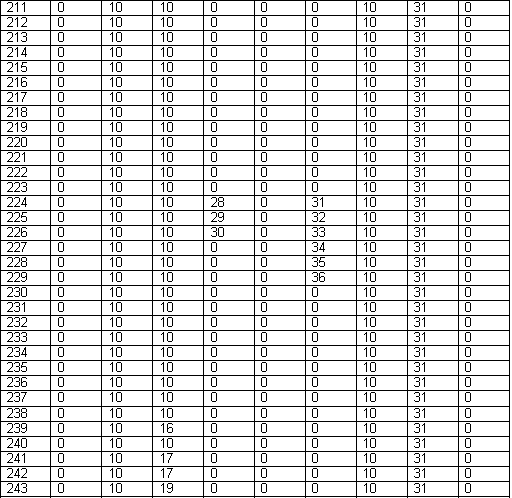

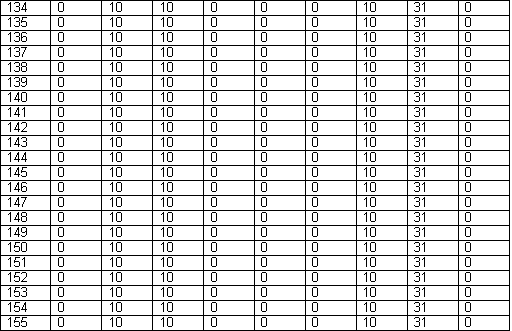

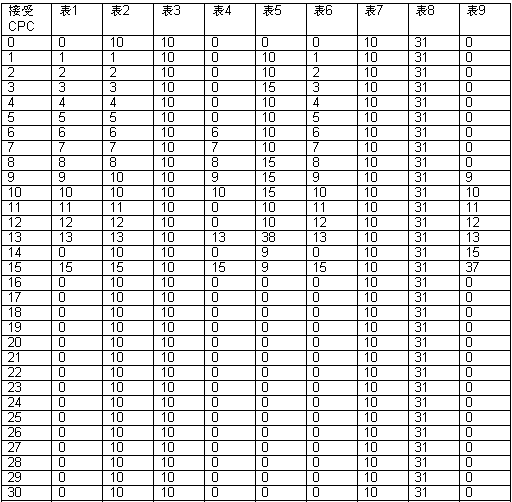

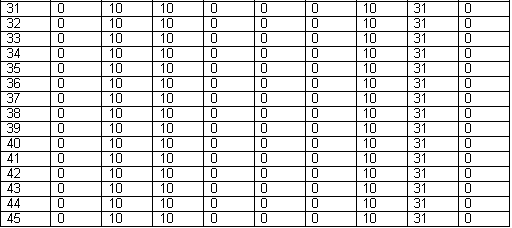

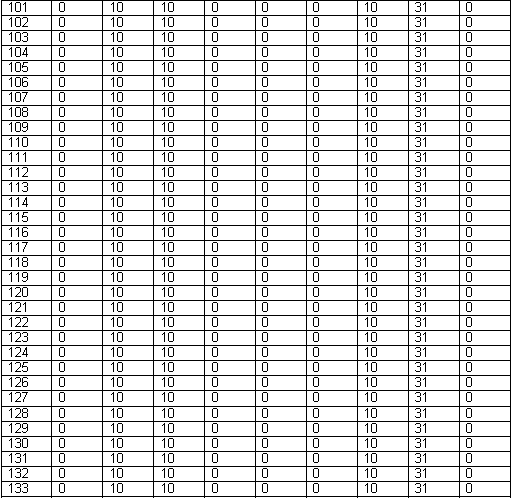

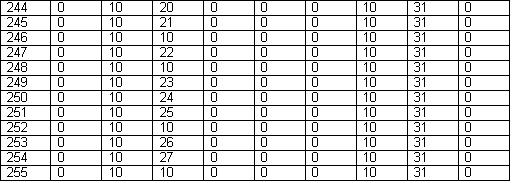

　　11.2 接收呼叫方分類映射表

　　本節詳述了9個預先設置的接受呼叫方分類映射表。

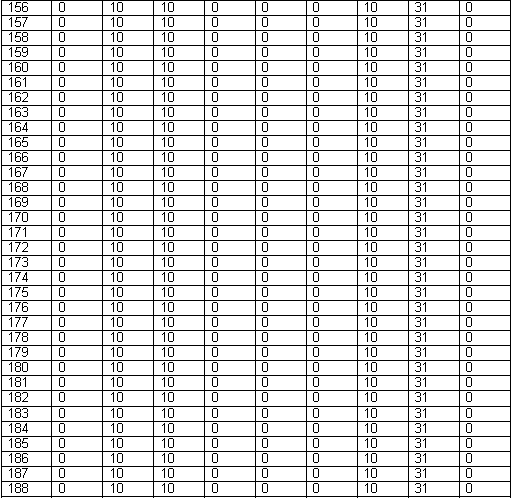

　　11.3 傳輸呼叫控制分類映射表

　　本節詳述了9個預配置的傳輸呼叫方分類映射表。實際使用時應根據信令系統選擇合適的表（詳情參見CPC參數定義）。

■ 附錄D：遠程數據中心操作

　　RDC可用時間選項允許數據在轉換器和位于遠程管理中心的一臺遠程計算機之間進行交換。所傳送的數據采用FTP協議，在局域網或者廣域網中進行傳送。
　　總共可以對4種不同的遠程數據中心進行配置，而每一種報告都可以進行配置用以支持兩個RDC（一個作為主RDC另外一個作為從RDC）。這樣做有利于在主RDC的連接出現故障時保證通信服務的連續性。
　　RDC選項利用FTP文件傳輸機制與遠程站點進行數據的交換，遠程站點僅僅需要配置一臺工業標準的FTP服務器來處理這種文件傳送請求，而無需安裝任何授權的相關軟件。轉換器利用用戶提供的用戶名和密碼登陸到遠程計算機上。
　　RDC具有兩種報告形式，連續記錄和周期報告。每一種形式中又有幾種不同的報告形式，有關詳情可參見下文。
　　每一種報告所傳送的數據都存儲在遠程系統的不同目錄下，而每一天的數據信息則都存儲在一個新的文件中。用戶是可以更改目錄名的。

　12.1 連續記錄

　　連續記錄基本上實時地記錄了向RDC傳送的數據。傳送數據之前所建立的最小記錄的條數以及嘗試傳送的時間間隔都可以由用戶進行配置。這樣，在系統能力的允許范圍之內，用戶可以在系統向遠程數據中心傳送數據記錄的時候，對系統進行完全的控制。
　　連續記錄也可以用來記錄每個呼叫所產生的帳單傳輸?shù)挠涗�、呼叫RDC失敗的記錄和RDC產生告警以及清除告警的記錄。記錄的格式就是逗號分隔變量（CSV）的文本文件。

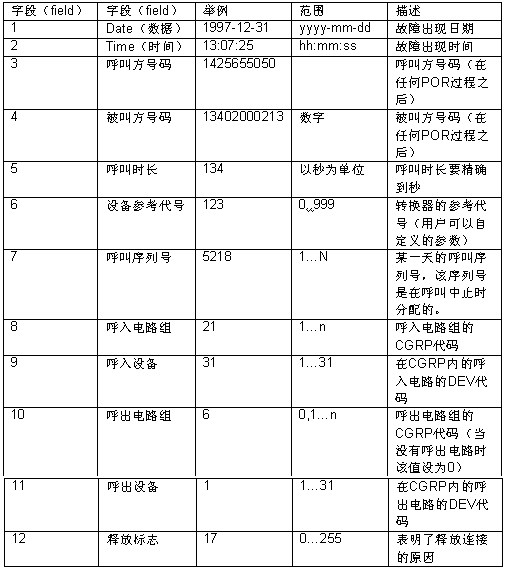

　　12.1.1 帳單記錄

　　所有的呼叫一旦到達已應答狀態就會產生帳單記錄（如果能夠產生的話）。把OGR和配置過的連續記錄相關聯，以此為基礎可以形成帳單記錄功能，同時該功能可以由呼出路由激活。
　　持續性連接功能一旦和主RDC的通信失敗，那么轉換器就會自動將傳送的記錄輸出到從RDC中。如果主從轉換器一起失效，那么帳單記錄就會存儲在本地硬盤上，直到其中一個RDC能夠正常工作，然后存儲在本地硬盤的記錄數據就會自動地轉移到已經恢復正常工作的RDC中。

　　12.1.2 呼叫失敗記錄

　　當一個呼叫在尚未達到已應答狀態之前就被釋放掉時，系統就會發送呼叫失敗記錄�？梢愿鶕�(jù)發起點集合有選擇性的激活呼叫失敗記錄功能。

　　12.1.3 主動報警記錄

　　在轉換器中，報警是以報警日志存儲的。這些報警信息的連續記錄也可以被傳送到遠程數據終端上。

　12.2 周期報告

　　周期報告可以按照用戶自己定義的間隔向RDC傳送數據，例如，可以每小時上報每個線路組的業務測量。報告的格式是CSV文件。

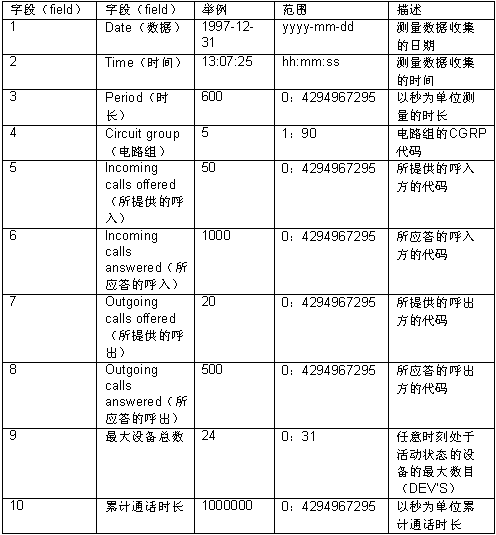

　　12.2.1 電路組業務測量

　　每個業務組所收集的測量數據可以周期性的傳送到RDC上。這些測量數據可以在每個時間間隔超期后，進行復位。

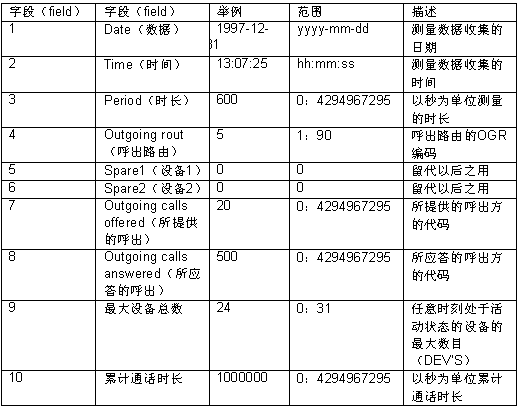

　　12.2.2 呼出路由業務測量

　　每個業務組所收集的呼出路由測量數據可以周期性的傳送到RDC上。這些測量數據可以在每個時間間隔超期后，進行復位。

　12.3 RDC文件格式

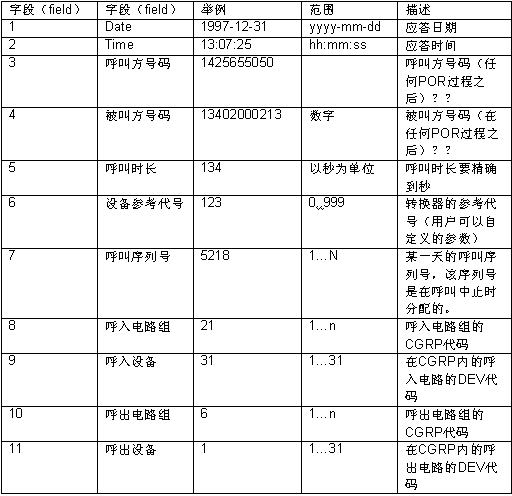

　　該部分說明了從轉換器傳到遠程數據中心的記錄數據的文件的格式。如實例所示，記錄數據的格式是CSV(冒號分隔變量)文本文件格式。

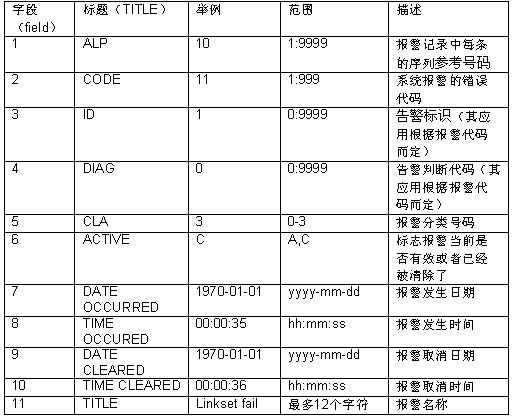

　　12.3.1 報警記錄文件格式：

10,11,1,0,3,A,1970-01-01,00:00:35,,,Linkset fail
11,9,1,0,2,A,1970-01-01,00:00:35,,,C7 link fail
2,44,1,3,2,C,1970-01-01,00:00:28,1970-01-01,00:00:36,CR send fail
11,9,1,0,2,C,1970-01-01,00:00:35,1970-01-01,00:00:36,C7 link fail
10,11,1,0,3,C,1970-01-01,00:00:35,1970-01-01,00:00:36,Linkset fail

　　12.3.2 帳單文件格式：

1997-12-31,13:07:25,1425655050,13402000213,134,123,5218,21,31,6,1
1997-12-31,13:07:50,1234123456,13403008000,130,123,5219,21,30,16,20
1997-12-31,13:08:05,1425655050,13402000213,137,123,5220,22,21,7,1
1997-12-31,13:06:23,1234123456,13403008000,2612,123,5221,2,15,7,6

　　12.3.3 呼叫失敗文件格式：

1997-12-31,13:07:25,1425655050,13402000213,134,123,5218,21,31,6,1,1
1997-12-31,13:07:50,1234123456,13403008000,130,123,5219,21,30,16,20,34
1997-12-31,13:08:05,1425655050,13402000213,137,123,5220,22,21,0,0,134

　　12.3.4 電路組文件格式：

1997-12-31,13:07:25,600,5,50,1000,20,500,24,1000000
1998-01-01,01:01:00,86400,90,5000,1000,1000,1000,30,20000000
1997-11-22,19:07:38,3600,1,0,0,0,0,0,0

　　12.3.5 呼出路由文件格式

1997-12-31,13:07:25,600,5,0,0,20,500,24,1000000
1998-01-01,01:01:00,86400,32,0,0,5000,1000,30,20000000
1997-11-22,19:07:38,3600,1,0,0,0,0,0,0

[ 全文英文版 ]

本文 [ 目錄 ] [ 第一頁 ] [ 第二頁 ] [ 第三頁 ][ 第四頁 ][ 第五頁 ][ 第六頁 ]

融合通信專欄>>手冊下載>>
